申请日2013.05.28
公开(公告)日2013.12.25
IPC分类号G01N33/18
摘要
本实用新型公开了一种废水污染物在线监测装置，包括采样系统(1)、预处理系统(2)、传感器检测系统(3)、网络通讯系统(4)和数据处理系统(5)，所述的采样系统(1)与预处理系统(2)连接，预处理系统(2)与传感器检测系统(3)连接，其特征在于：网络通讯系统(4)采用ZigBee网络、wifi网络、3G网络或GPRS网络与传感器检测系统(3)和数据处理系统(5)进行通讯和数据传输。采用本实用新型，能连续、及时、准确地监测目标的水质及其变化状况，收集并可长期存储指定的监测数据及各种运行资料以备检索，可以实现水质的实时连续监测和远程监控。
权利要求书

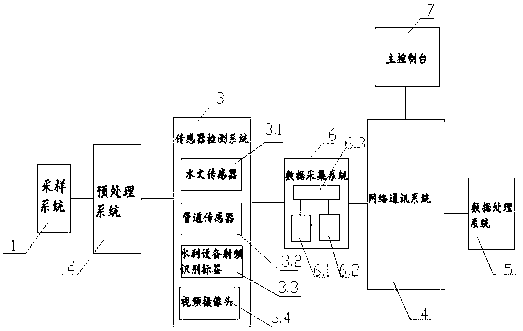

1.一种废水污染物在线监测装置，包括采样系统(1)、预处理系统(2)、传感器检测系统(3)、网络通讯系统(4)和数据处理系统(5)，所述的采样系统(1)与预处理系统(2)连接，预处理系统(2)与传感器检测系统(3)连接，其特征在于：网络通讯系统(4)采用ZigBee网络、wifi网络、3G网络或GPRS网络与传感器检测系统(3)和数据处理系统(5)进行通讯和数据传输。
2.根据权利要求1所述的废水污染物在线监测装置，其特征在于：所述的传感器检测系统(3)包括水文传感器(3.1)、管道传感器(3.2)、水利设备射频识别标签(3.3)和视频摄像头(3.4)，传感器检测系统(3)通过无线网关与网络通讯系统(4)连接。
3.根据权利要求1所述的废水污染物在线监测装置，其特征在于：在传感器检测系统(3)与网络通讯系统(4)之间设有数据采集系统(6)，所述的数据采集系统(6)包括低功耗芯片组模块(6.1)、传感器接口模块(6.2)和电源模块(6.3)，电源模块(6.3)给低功耗芯片组模块(6.1)和传感器接口模块(6.2)供电，所述的传感器接口模块(6.2)设有多个传感器接口，并与传感器检测系统(3)连接。
4.根据权利要求1所述的废水污染物在线监测装置，其特征在于：所述的在线监测装置还包括主控制台(7)，数据处理系统(5)通过网络通讯系统(4)向主控制台(7)传输数据。
说明书
废水污染物在线监测装置
技术领域
本实用新型涉及废水处理领域，具体地讲是一种废水污染物在线监测装置。
背景技术
废水污染物的监测是废水处理的前提，即只有完成对污染物的成分和比例的检测，才能有效地处理废水。废水污染物在线监测装置一般需要对废水进行采样、分析和数据处理等多个过程，因此，现有技术的废水污染物在线监测装置一般包括采样系统、分析系统和数据处理系统，采样是根据水流量、水质等信息在合适的取样口进行采集，并通过分析系统对采集的样本进行成分分析，及时监测污染物的变化。
由于对废水污染物的数据采集和分析需要使用传感器，并要对采集到的数据进行传输，而现有技术在数据传输上主要采用传统的电信号连接。然而，对于监测所使用的传感器之间已经网络化，采用传统的电连接或无线连接已经不能满足大量数据的实时远距离传输。
实用新型内容
本实用新型要解决的技术问题是，提供一种能连续、及时、准确地监测目标的水质及其变化状况的废水污染物在线监测装置。
本实用新型的技术解决方案是，提供一种以下结构的废水污染物在线监测装置，包括采样系统、预处理系统、传感器检测系统、网络通讯系统和数据处理系统，所述的采样系统与预处理系统连接，预处理系统与传感器检测系统连接;网络通讯系统采用ZigBee网络、wifi网络、3G网络或GPRS网络与传感器检测系统和数据处理系统进行通讯和数据传输。
采用以上结构，本实用新型与现有技术相比具有以下优点：采用本实用新型，能连续、及时、准确地监测目标的水质及其变化状况，收集并可长期存储指定的监测数据及各种运行资料以备检索，可以实现水质的实时连续监测和远程监控，达到及时掌握重点排污企业监控排污口的水质状况、预警预报重大水质污染事故、解决跨行政区域的水污染 事故纠纷、监督总量控制制度落实情况、排放达标情况等目的。
作为改进，所述的传感器检测系统包括水文传感器、管道传感器、水利设备射频识别标签和视频摄像头，传感器检测系统通过无线网关与网络通讯系统连接;由于传感器的物联网能力较弱，通过网关将其接入无线网络(ZigBee网络、wifi网络、3G网络或GPRS网络)提高了数据的传输能力。
作为改进，在传感器检测系统与网络通讯系统之间设有数据采集系统，所述的数据采集系统包括低功耗芯片组模块、传感器接口模块和电源模块，电源模块给低功耗芯片组模块和传感器接口模块供电，所述的传感器接口模块设有多个传感器接口，并与传感器检测系统连接;对数据采集模块进行低功耗管理能够有效降低功耗，通过采用多个传感器接口，使得其能满足不同传感器的数据采集要求。
作为改进，所述的在线监测装置还包括主控制台，数据处理系统通过网络通讯系统向主控制台传输数据。通过主控制台能够实时了解废水污染物及其变化，并通过网络通讯系统传达指令。
