申请日2013.05.28
公开(公告)日2013.08.28
IPC分类号C02F9/14; C02F103/28; B01D29/50; B01D29/03
摘要
本发明公开一种造纸废水的处理工艺及设备，该工艺包括将一次废水区分为二次废水和废浆的步骤以及回收二次废水的步骤和回收废浆的步骤;处理设备包括矩形废水池、过滤网、驱动电机、涡轮蜗杆机构、挡板以及废浆槽，该挡板在驱动电机的带动下而可在两个废浆槽之间来回摆动以将废浆送入两个废浆槽中回收;从过滤网中过滤而形成的流出水则为二次废水;该废浆的回收处理包括废浆收集、第一滤网过滤、第二滤网过滤、压榨以及成品打包等步骤，从两个废浆槽中收集到的废浆一起运送到第一滤网处过滤，该第一滤网与水平面呈锐角设置，该第二滤网与水平面平行设置并承接于第一滤网。本发明避免了浪费电能的情形，并具有厂房利用效率高和回收效率高的功效。
权利要求书
1.一种造纸废水的处理工艺，其特征在于，包括利用处理设备而将一次废水区分为二次废水和废浆的步骤以及回收二次废水的步骤和回收废浆的步骤;
该处理设备包括矩形废水池、过滤网、驱动电机、涡轮蜗杆机构、挡板以及废浆槽，该矩形废水池具有矩形容腔，该矩形容腔顶部开口接收一次废水，该过滤网设置在矩形容腔底部开口处，该涡轮蜗杆机构设置在驱动电机与挡板之间，该废浆槽包括设置在矩形废水池两侧的两个，该挡板在驱动电机的带动下而可在两个废浆槽之间来回摆动以将废浆送入两个废浆槽中回收;从过滤网中过滤而形成的流出水则为二次废水;
该废浆的回收处理包括废浆收集、第一滤网过滤、第二滤网过滤、压榨以及成品打包等步骤，从两个废浆槽中收集到的废浆一起运送到第一滤网处过滤，该第一滤网与水平面呈锐角设置，该第二滤网与水平面平行设置并承接于第一滤网。
2.如权利要求1所述的一种造纸废水的处理工艺，其特征在于，该二次废水的回收步骤包括进入初沉池内絮凝舱搅拌而去除大部分悬浮物以形成三次废水，将三次废水经过第三滤网收浆后进入调节池，调节池后的废水经加入混凝剂之后进行一次沉淀，再将一次沉淀后的上清液导入SBR反应器中，经SBR反应器后的出水再次加入混凝剂之后进行二次沉淀，二次沉淀的出水经过加入营养剂后进行三次沉淀，三次沉淀的出水即为达标排放水;一次沉淀、二次沉淀和三次沉淀形成的污泥经过浓缩脱水后形成泥饼外运。
3.如权利要求2所述的一种造纸废水的处理工艺，其特征在于，在二次废水的回收步骤中还包括通过风机往SBR反应器中鼓入空气的步骤。
4.如权利要求2所述的一种造纸废水的处理工艺，其特征在于，经SBR反应器后的出水通过管道混合器而与混凝剂充分混合。
5.如权利要求2所述的一种造纸废水的处理工艺，其特征在于，该二次沉淀与三次沉淀步骤中还包括接触氧化池，该营养剂填充至接触氧化池中。
6.如权利要求5所述的一种造纸废水的处理工艺，其特征在于，该二次废水的回收步骤还包括通过风机往接触氧化池中鼓入空气的步骤。
7.一种造纸废水的处理设备，其特征在于，包括矩形废水池、过滤网、驱动电机、涡轮蜗杆机构、挡板以及废浆槽，该矩形废水池具有矩形容腔，该矩形容腔顶部开口接收一次废水，该过滤网设置在矩形容腔底部开口处，该涡轮蜗杆机构设置在驱动电机与挡板之间，该废浆槽包括设置在矩形废水池两侧的两个，该挡板在驱动电机的带动下而可在两个废浆槽之间来回摆动以将废浆送入两个废浆槽中回收。
说明书
一种造纸废水的处理工艺及设备
技术领域
本发明涉及造纸废水处理领域，更具体的说涉及一种造纸废水的处理工艺及设备。
背景技术
造纸过程中所产生的废水，主要是制浆车间产生的高浓废水以及造纸车间的纸机白水和冲毯水，以下统称为一次废水，目前对于此一次废水都是先经过过滤处理以将废浆分离出来，并形成二次废水，该二次废水经过悬浮物处理后流入生化处理池，再由生化处理池处理并沉淀后，即得到可排放至环境中的水。
目前在上述造纸处理工序中，仍至少存在如下几个缺陷：
一、在将一次废水进行过滤处理而分离废浆时，该处理设备一般包括圆柱形容腔、过滤网、驱动电机、转轴、叶片以及废浆槽，该圆柱形容腔顶部开口接收一次废水，该圆柱形容腔底部开口则设置有过滤网，该转轴位于圆柱形容腔的轴心处，该转轴的底部与驱动电机相连，顶部则与叶片相连并使得该叶片与转轴垂直，该叶片刚好位于圆柱形容腔中一次废水的水面位置;如此在驱动电机的带动下，该叶片会在一次废水的水面位置上转动，从而在离心力的带动下而实现将液体表面的废浆排入至废浆槽中。由于废浆的分离是利用离心力而实现的，如此使得厂房空间的利用均以圆形来划分，但是市场上厂房的常见形状均为矩形状，如此浪费了不少的厂房空间;另外，采用离心力的方式进行分离还具有分离效果较差的缺点，容易造成废浆堵塞在转轴处，增大了驱动电机的转动扭力，浪费了电能;
二、目前在过滤处理而分离出废浆时，该废浆中往往还携带有可利用的浆水，但是目前对于该浆水以及废浆渣均未充分利用，如此具有回收利用不彻底的缺陷。
针对上述问题，本发明人深入研究，由此并开发出本案一种造纸废水的处理工艺和设备。
发明内容
本发明的主要目的在于提供一种造纸废水的处理工艺，从而解决现有技术中存在无法充分利用场地资源以及回收利用不彻底的缺陷。
为了达成上述目的，本发明的解决方案是：
一种造纸废水的处理工艺，其中，包括利用处理设备而将一次废水区分为二次废水和废浆的步骤以及回收二次废水的步骤和回收废浆的步骤;
该处理设备包括矩形废水池、过滤网、驱动电机、涡轮蜗杆机构、挡板以及废浆槽，该矩形废水池具有矩形容腔，该矩形容腔顶部开口接收一次废水，该过滤网设置在矩形容腔底部开口处，该涡轮蜗杆机构设置在驱动电机与挡板之间，该废浆槽包括设置在矩形废水池两侧的两个，该挡板在驱动电机的带动下而可在两个废浆槽之间来回摆动以将废浆送入两个废浆槽中回收;从过滤网中过滤而形成的流出水则为二次废水;
该废浆的回收处理包括废浆收集、第一滤网过滤、第二滤网过滤、压榨以及成品打包等步骤，从两个废浆槽中收集到的废浆一起运送到第一滤网处过滤，该第一滤网与水平面呈锐角设置，该第二滤网与水平面平行设置并承接于第一滤网。
进一步，该二次废水的回收步骤包括进入初沉池内絮凝舱搅拌而去除大部分悬浮物以形成三次废水，将三次废水经过第三滤网收浆后进入调节池，调节池后的废水经加入混凝剂之后进行一次沉淀，再将一次沉淀后的上清液导入SBR反应器中，经SBR反应器后的出水再次加入混凝剂之后进行二次沉淀，二次沉淀的出水经过加入营养剂后进行三次沉淀，三次沉淀的出水即为达标排放水;一次沉淀、二次沉淀和三次沉淀形成的污泥经过浓缩脱水后形成泥饼外运。
进一步，在二次废水的回收步骤中还包括通过风机往SBR反应器中鼓入空气的步骤。
进一步，经SBR反应器后的出水通过管道混合器而与混凝剂充分混合。
进一步，该二次沉淀与三次沉淀步骤中还包括接触氧化池，该营养剂填充至接触氧化池中。
进一步，该二次废水的回收步骤还包括通过风机往接触氧化池中鼓入空气的步骤。

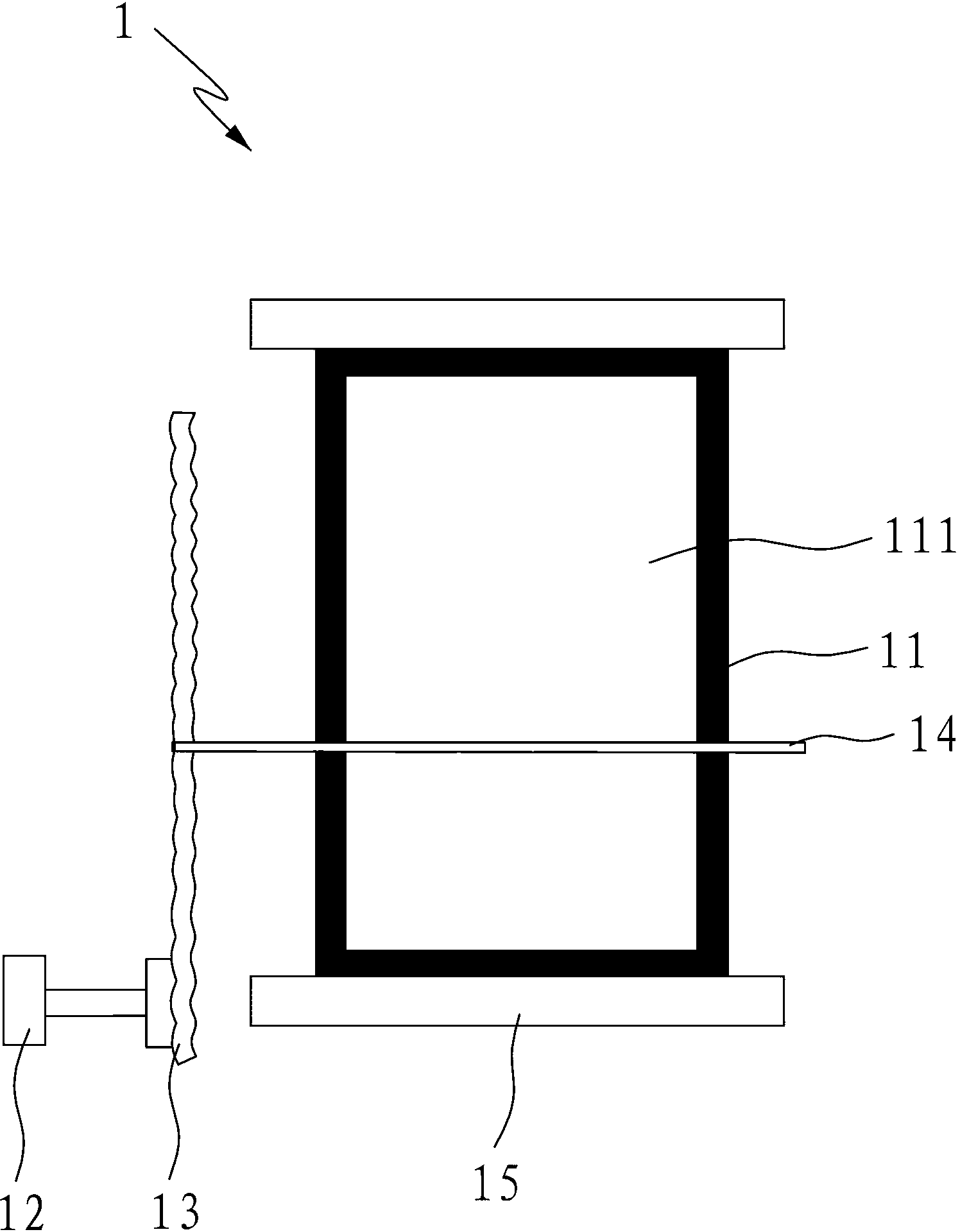

本发明的另一目的在于提供一种造纸废水 的处理设备，其中 ，包括矩形废水池、过滤网、驱动电机、涡轮蜗杆机构、挡板以及废浆槽，该矩形废水池具有矩形容腔，该矩形容腔顶部开口接收一次废水，该过滤网设置在矩形容腔底部开口处，该涡轮蜗杆机构设置在驱动电机与挡板之间，该废浆槽包括设置在矩形废水池两侧的两个，该挡板在驱动电机的带动下而可在两个废浆槽之间来回摆动以将废浆送入两个废浆槽中回收。
采用上述结构后，本发明涉及的一种造纸废水的处理工艺和处理设备至少存在如下有益效果：
一、本发明通过设置矩形废水池、涡轮蜗杆机构、挡板以及设置在矩形废水池两侧的两个废浆槽，在驱动电机的带动下，该挡板会实现来回往复运动，从而实现将矩形容腔中的废浆推入废浆槽中;由于废浆是由挡板的推力推动，其与现有技术中靠离心力分离相比，避免了废浆淤积而造成电机转动阻力大而浪费电能的情形;同时由于是采用矩形废水池，如此可以充分利用厂房空间，大大提高厂房空间利用效率;
二、由于该第一滤网与水平面呈锐角设置，当废浆经过第一滤网时会进行一次脱水，经一次脱水的浆水将顺着第一滤网聚集至平放的第二滤网而进行二次脱水;如此本发明能充分回收废浆中的浆水，同时经过压榨和成品打包之后可以用于生产低档纸板，从而起到充分回收的功效。
