申请日2013.05.28
公开(公告)日2013.12.25
IPC分类号C02F1/28
摘要
水处理系统的过滤网，包括，滤网组件，其包括无纺布层、分别设置于无纺布层上下表面的活性炭层、分别设置于两活性炭层外侧的两金属板，金属板上设置有多个通孔;网框，其包括上框和下框，滤网组件的边缘部分被夹设在上框和下框之间;固定机构，其包括铰接在上框外侧的转动臂、固定于下框外侧的挂钩、以及一连杆，该连杆的一端挂接在挂钩上，另一端铰接于转动臂。相比于现有技术，本实用新型过滤网内部的活性炭层在吸附能力达到饱和状态后，可以将其从网框上拆卸下来，更换新的滤网组件，网框可以继续使用，且滤网组件通过固定机构夹设在网框内，便于滤网组件的更换。
权利要求书
1.水处理系统的过滤网，其特征在于，包括，
滤网组件，其包括无纺布层、分别设置于无纺布层上下表面的活性炭层、分别设置于两活性炭层外侧的两金属板，金属板上设置有多个通孔;
网框，其包括上框和下框，滤网组件的边缘部分被夹设在上框和下框之间;
固定机构，其包括铰接在上框外侧的转动臂、固定于下框外侧的挂钩、以及一连杆，该连杆的一端挂接在挂钩上，另一端铰接于转动臂。
2.如权利要求1所述的水处理系统的过滤网，其特征在于，上框及下框的内侧和与其对应的金属板之间均设置有一密封垫片。
说明书
水处理系统的过滤网
技术领域
本实用涉及一种水处理系统的过滤网。
背景技术
随着淡水资源的不断匮乏，水处理系统已经被广泛的应用于自来水供水系统当中，其用于经过多次处理，将污水处理成为能够输送到自来水管道中饮用水，在水处理过程中，后续处理通常会采用过滤网进行精细过滤，这些过滤网依赖内置的活性炭层吸附经过前处理的水中的有害微粒，将水净化到引用级别。
众所周知，在净化过程中，有害为例被吸附于活性炭层微小空隙中，经过长时间的实用，过滤网中的活性炭层的吸附能力会逐渐的达到饱和，其通常会影响水处理装置的效率和处理效果，现有的水处理系统的过滤网在活性炭层吸附能力达到饱和状态后，就需要整个的更换掉过滤网，这就造成了浪费。
实用新型内容
针对现有技术的不足，本实用新型的目的旨在于提供一种水处理系统的过滤网，当其内活性炭层的吸附能力达到饱和状态后，只需要更换活性炭层即可，其他部件仍可再次利用，节省了水处理的成本。
为实现上述目的，本实用新型采用如下技术方案：
水处理 系统的过滤网，包括，

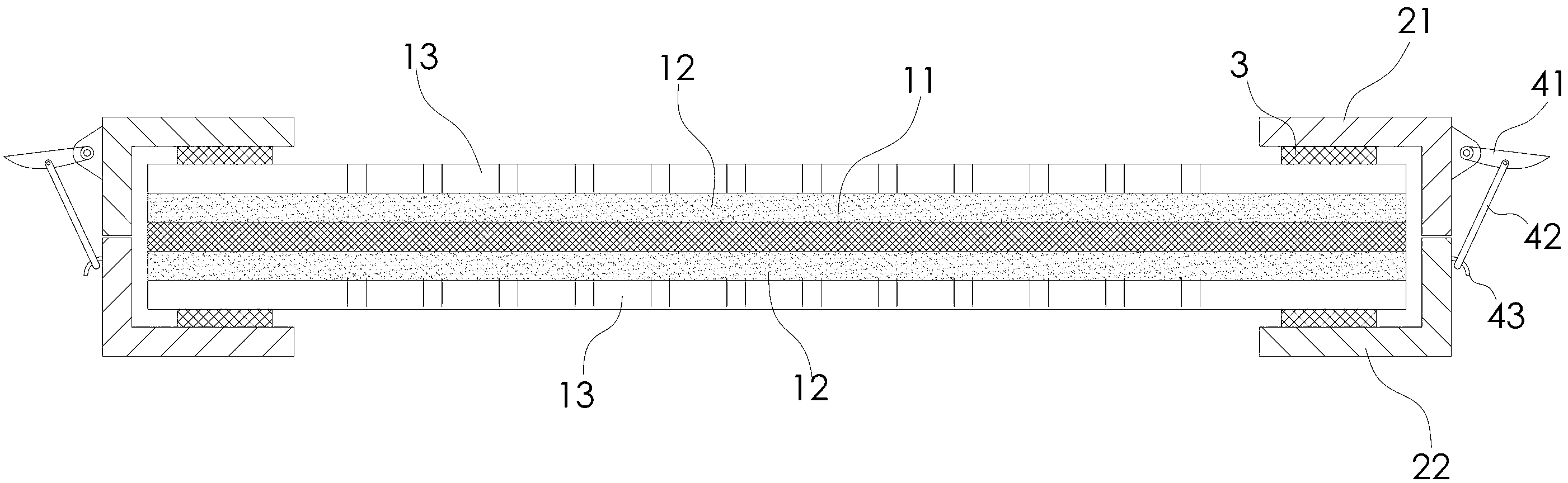

滤网组件，其包括无纺布层、分别设置于无纺布层上下表面的活性炭层、分别设置于两活性炭层外侧的两金属板，金属板上设置有多个通孔;
网框，其包括上框和下框，滤网组件的边缘部分被夹设在上框和下框之间;
固定机构，其包括铰接在上框外侧的转动臂、固定于下框外侧的挂钩、以及一连杆，该连杆的一端挂接在挂钩上，另一端铰接于转动臂。
上框及下框的内侧和与其对应的金属板之间均设置有一密封垫片。
本实用新型的有益效果在于：
相比于现有技术，本实用新型过滤网内部的活性炭层在吸附能力达到饱和状态后，可以将其从网框上拆卸下来，更换新的滤网组件，网框可以继续使用，且滤网组件通过固定机构夹设在网框内，便于滤网组件的更换。
