申请日2013.05.27
公开(公告)日2013.09.04
IPC分类号C02F103/32; C02F9/04
摘要
絮凝沉淀过滤一体化污水处理器及其处理污水的方法，包括絮凝区、混凝区、沉淀池、过滤器;混凝区和沉淀池在同一个密闭的箱体中;混凝区分成三仓，前两仓的隔板的中部转动安装有搅拌桨，混凝区的底部外侧壁开口安装一个原水进口;混凝区后仓的上部与顶板间形成通道，其外侧与沉淀池间形成一个缓冲区，缓冲区的下端与沉淀区连通;沉淀区的下部形成斗形，中上部安装蜂窝斜管，蜂窝斜管上方是出水堰，箱体外侧安装集水槽与出水堰连通，集水槽底部有出水口;在混凝区的下方安装过滤槽罐和吸附槽罐;两槽罐内腔间由连通管连通;用管道把集水槽底部的出水口与过滤槽罐进口连通。具有沉淀时间短，占地面积小，耐冲击负荷能力高，运行稳定等特点。
权利要求书

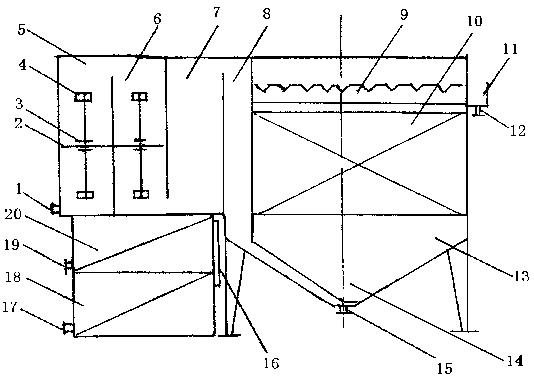

1.絮凝沉淀过滤一体化污水处理器，包括絮凝区、混凝区、沉淀池、过滤器;其特征在于混凝区(5)和沉淀池(13)在同一个密闭的箱体中;其中混凝区(5)分成三仓，前两仓的隔板的中部位置开孔，通过主轴(2)水平安装有能够转动的搅拌桨(4);混凝区的底部外侧壁开口安装一个原水进口(1);混凝区后仓的上部与顶板间形成通道，其外侧与沉淀池(13)间形成一个缓冲区(8)，缓冲区(8) 的下端与沉淀区(14)连通;沉淀区(14)的中上部安装蜂窝斜管(10)，蜂窝斜管上方是出水堰(9)，箱体外侧安装集水槽(11)与出水堰连通，集水槽(11)底部开口安装一个出水口(12);在混凝区(5)的下方安装过滤槽罐(20)和吸附槽罐(18)，两槽罐底部分别开有安装过滤槽罐进口(19)和排放口(17);两槽罐内腔间通过连通管(16)连通;用管道把集水槽(11)底部的出水口(12)与过滤槽罐(20)的过滤槽罐进口(19)连通。
2.根据权利要求1所述的絮凝沉淀过滤一体化污水处理器，其特征在于前两仓的隔板与仓底板密闭连接，与仓顶板间离开，形成通道，后两仓的隔板与仓顶板密闭连接，与仓底板间形成通道。
3.根据权利要求1所述的絮凝沉淀过滤一体化污水处理器，其特征在于主轴(2)处于隔板两侧仓内的部分通过轴套(3)，转动安装在主轴(2)上构成搅拌桨(4)。
4.根据权利要求1或3所述的絮凝沉淀过滤一体化污水处理器，其特征在于每个搅拌桨(4)至少由2对桨片通过连杆以间隔相等的角度，呈辐射状固定在轴套(3)上构成。
5.根据权利要求1所述的絮凝沉淀过滤一体化污水处理器，其特征在于沉淀区(14)的下部形成斗形，且位置处于混凝区(5)底部延长线以下，斗底安装一个排泥口(15)。
6.根据权利要求1所述的絮凝沉淀过滤一体化污水处理器，其特征在于过滤槽罐(20)和吸附槽罐(18)安装在一个全封闭的箱体内，上部是过滤槽罐(20)，下部是吸附槽罐(18)。
7.根据权利要求1所述的絮凝沉淀过滤一体化污水处理器，其特征在于连通管(16)的上端接通过滤槽罐(20)内腔的上部，连通管(16)的下端接通吸附槽罐(18)内腔的上部。
8.权利要求1所述絮凝沉淀过滤一体化污水处理器处理污水的方法是：待处理污水通过提升泵进入原水进口(1)，无机混凝(PAC)剂通过计量泵同时进入混凝区(5)，进水由下而上进入絮凝区的水流形成落差，产生的动力驱动装在主轴(2)上，并由轴套(3)连着的搅拌浆(4)转动，水、药一起搅动;同样，在絮凝区(6)中装有的搅拌浆(4)的搅动下，絮凝区内由计量泵加入的有机高分子絮凝剂(PAM)，由搅拌浆(4)将混凝后的水与絮凝剂充分混合，两种药剂混合后的水由下而上的流入反应区(7)，再由上而下进入缓冲区(8)，其出来的水流入沉淀区(14)，进入沉淀区的水经过1小时左右的时间形成矾花状的浊水;比重大于水的物质沉入沉淀区，介于游离状的悬浮物上升通过蜂窝斜管(10)分离;清水通过出水堰(9)，进入集水槽(11)，而游离状悬浮物则粘在蜂窝斜管(10)上，进入集水槽的污水通过出水口(12)，利用其高度落差由过滤槽罐进口(19)进入过滤槽罐(20)，在过滤槽罐内装有0.5～1.0mm的活化沸石，用其过滤残余悬浮物，吸附氨氮磷酸根离子及铁离子类污物;其出水通过连通管(16)，进入吸附槽罐(18)，用罐体内装有的10～24目活性炭脱色、除臭、进一步降低溶解性COD浓度;最后出水通过排放口(17)达标排放或回用。
说明书
絮凝沉淀过滤一体化污水处理器及其处理污水的方法
技术领域
本发明涉及一种絮凝沉淀过滤一体化污水处理器及其处理污水的方法。
背景技术
核桃乳加工中主要工艺为：核桃仁挑拣～浸泡～去衣～磨浆～配料～均质～罐装～杀菌～包装。挑拣：剔除生虫、霉变果，浸泡用 1 %氢氧化钠溶液捞出冲洗后用清水冲洗。核桃乳的污水包括清洗、去皮、磨浆过程，清洗去皮产生的废水。从生产工艺看出，核桃乳加工过程中污水具有时段性，导致该废水的水质水量不稳定，并含有大量悬浮物、核桃碎屑、蛋白质、氨基酸及其他有机物质等污染物质。
目前处理高浓度的浮悬物废水普遍加药剂后采用析流、管道混合器、要么直接用搅伴器混合絮凝、然后再进入沉池.其处理后水质相对差和耗药量大、而且占地面积大、能耗高。
发明内容
本发明的目的就是提供一种絮凝沉淀过滤一体化污水 处理器及其处理污水的方法，以解决类似核桃乳生产中产生的高浓度浮悬物废水，降低能耗、药耗，从而达到降低处理费用;减少处理设备的占地面积。
采取的技术方案：絮凝沉淀过滤一体化污水处理器，包括絮凝区、混凝区、沉淀池、过滤器;混凝区和沉淀池在同一个密闭的箱体中;其中混凝区分成三仓，前两仓的隔板的中部位置开孔，通过主轴水平安装有能够转动的搅拌桨;混凝区的底部外侧壁开口安装一个原水进口;混凝区后仓的上部与顶板间形成通道，其外侧与沉淀池间形成一个缓冲区，缓冲区的下端与沉淀区连通;沉淀区的中上部安装蜂窝斜管，蜂窝斜管上方是出水堰，箱体外侧安装集水槽与出水堰连通，集水槽底部开口安装一个出水口;在混凝区的下方安装过滤槽罐和吸附槽罐，两槽罐底部分别开有安装过滤槽罐进口和排放口;两槽罐内腔间通过连通管连通;用管道把集水槽底部的出水口与过滤槽罐的过滤槽罐进口连通。
前两仓的隔板与仓底板密闭连接，与仓顶板间离开，形成通道，后两仓的隔板与仓顶板密闭连接，与仓底板间形成通道。
主轴处于隔板两侧仓内的部分通过轴套，转动安装在主轴上构成搅拌桨。每个搅拌桨至少由2对桨片通过连杆以间隔相等的角度，呈辐射状固定在轴套上构成。
沉淀区的下部形成斗形，且位置处于混凝区底部延长线以下，斗底安装一个排泥口。
过滤槽罐和吸附槽罐安装在一个全封闭的箱体内，上部是过滤槽罐，下部是吸附槽罐。连通管的上端接通过滤槽罐内腔的上部，连通管的下端接通吸附槽罐内腔的上部。
其处理污水的方式是：待处理污水通过提升泵进入原水进口，无机混凝(PAC)剂通过计量泵同时进入混凝区，进水由下而上进入絮凝区的水流形成落差，产生的动力驱动装在主轴上，并由轴套连着的搅拌浆转动，水、药一起搅动;同样，在絮凝区中装有的搅拌浆的搅动下，絮凝区内由计量泵加入的有机高分子絮凝剂(PAM)，由搅拌浆将混凝后的水与絮凝剂充分混合，两种药剂混合后的水由下而上的流入反应区，再由上而下进入缓冲区，其出来的水流入沉淀区，进入沉淀区的水经过小时左右的时间形成矾花状的浊水。大于水的比重的物质沉入沉淀区，介于游离状的悬浮物上升通过蜂窝斜管分离;清水通过出水堰，进入集水槽，而游离状悬浮物则粘在蜂窝斜管上，进入集水槽的污水通过出水口，利用其高度落差由过滤槽罐进口进入过滤槽罐，在过滤槽罐内装有0.5～1.0mm的活化沸石，用其过滤残余悬浮物，吸附氨氮磷酸根离子及铁离子类污物;其出水通过连通管，进入吸附槽罐，用罐体内装有的10～24目活性炭脱色、除臭、进一步降低溶解性COD浓度;最后出水通过排放口达标排放或回用。
按照上述方式即制成一个絮凝沉淀过滤一体化污水处理器;其对核桃乳加工中产生高浓度的悬浮物、及其有机物形成的非溶解性的 COD5 处理效果极其显著、沉降速度快、处理效果好和耐冲击负荷能力强等特点。可去除95 %胶状颗粒，通过控制投药量可保证沉后水浊度≤1.1NTU 。高密度沉淀池是一种新型澄清工艺，它具有沉淀时间短，占地面积小，耐冲击负荷能力高，运行稳定等特点，在污水水处理中将具有良好的应用前景。
