申请日2014.11.02
公开(公告)日2016.08.24
IPC分类号C02F9/14
摘要
本发明公开了一种用于有机污水处理的污水生物处理反应器，具有效率更高的污水生物处理能力。该反应器包括生物流化床段和生物滤池段，生物流化床段与生物滤池段之间通过设置在底板处的通道连通，在通道处设置有可使生物载体从生物滤池段回流至生物流化床段的结构。该反应器将高效生物流化床技术和高负荷生物滤池技术有机的结合起来，具有高效、高负荷的特点，且同时克服了生物流化床生物载体易流失以及生物滤池填料容易堵塞和定期反冲洗的缺点。该反应器占地面积小，处理能力强，出水水质高、建设成本小，运行费用低，操作简单，该污水处理系统尤其适合小区污水处理，是目前大型城市污水处理设备的有效补充。
权利要求书

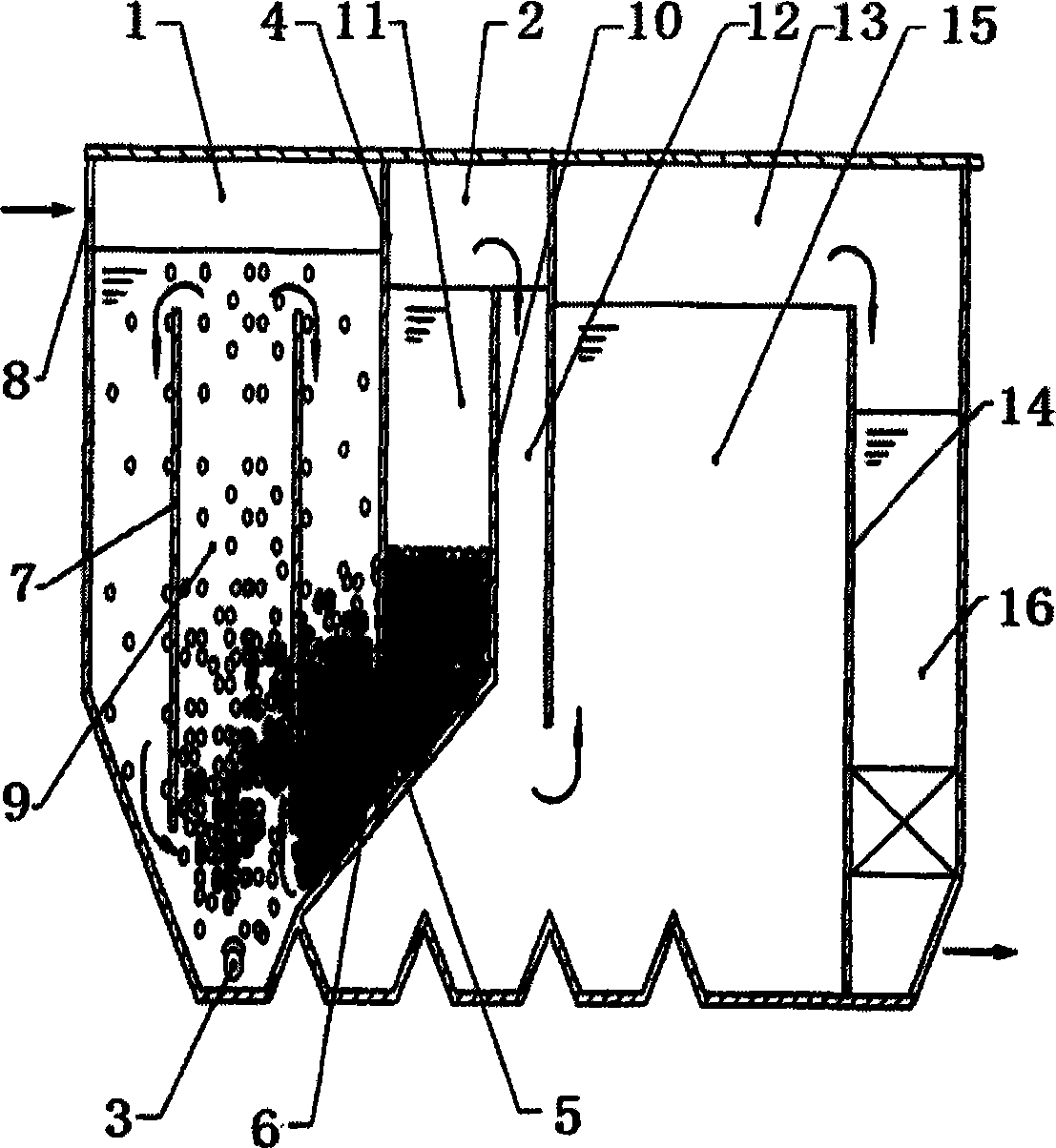

1污水生物处理反应器，其特征是：包括相互连通并通过分段隔板(4)分隔的生物流化床段(1)和生物滤池段(2)，设置有进水口(8)的生物流化床段(1)的底部设置有布水曝气装置(3)，从生物流化床段(1)延伸至生物滤池段(2)的底板(5)与分段隔板(4)的底部之间间隔有距离并形成通道(6)，通道(6)处设置有可使生物载体(9)从生物滤池段(2)回流至生物流化床段(1)的结构。
2.如权利要求1所述的污水生物处理反应器，其特征是：所述底板(5)从生物滤池段(2)向生物流化床段(1)倾斜。
3.如权利要求1所述的污水生物处理反应器，其特征是：所述底板(5)延伸至生物滤池段(2)的布水曝气或装置(3)处。
4.如权利要求1所述的污水生物处理反应器，其特征是：生物流化床段(1)通过隔板(7)分为上下互通的至少两个区域。
5.如权利要求4所述的污水生物处理反应器，其特征是：两个隔板(7)将生物流化床段(1)分为上下互通的三个区域，布水曝气装置(3)设置在中间区域。
6.如权利要求1所述的污水生物处理反应器，其特征是：生物滤池段(2)通过中间隔板(10)分为滤层段(11)和出水段(12)，中间隔板(10)的最高点低于生物流化床段(1)的进水口(8)的最低点，出水段(12)的出水口设置在底部。
7.如权利要求6所述的污水生物处理反应器，其特征是：生物滤池段(2)的出水段连接有沉淀池段(13)，沉淀池段(13)通过中间隔板(14)分为沉淀区(15)和出水区(16)，沉淀池段(13)的中间隔板(14)的最高点低于生物滤池段(2)的中间隔板(10)的最高点，出水区(16)的出水口设置在底部。
说明书
污水生物处理反应器
技术领域
本发明涉及一种用于有机污水处理的污水生物处理反应器。
背景技术
用于有机污水处理的反应器，主要用于将污水中含有的有机污染物通过微生物的作用将污染物分解代谢等，从而达到净化的目的。目前，污水生物处理工艺是采用诸如氧化沟工艺、活性污泥工艺、上流式污泥工艺、生物流化床工艺、生物滤池等工艺，其主要目的是提高系统的生物浓度和生物活性，通过系统内微生物的分解代谢，达到去除污水中的有机物的目的。上述污水生物处理工艺中所使用的设备通常在一个污水处理系统中或污水处理设备中被分别独立使用，虽然各种不同的处理技术和工艺都有其各自的特点，但也存在不足。
以高效生物流化床工艺为例，流化床反应器是一种实现固体颗粒(生物载体)与气相、液相、气液相之间的混合传质、传热的设备。它与传统的固定床反应器不同，床内固体微粒始终悬浮于液(气)体中并剧烈运动，具有类似液体的自由流动性，从而大大强化了物质的传质过程，提高了反应速度，对于催化剂寿命较短或频繁再生的场合更具优越性，这使流态化得以在工业上广泛应用。生物流化床反应器使用生物载体，生物载体具有大的比表面积、使微生物的浓度高、容积负荷率和污泥负荷率高、传质快、净化能力强。但传统的生物流化床也有其不足之处，如能耗大、流化床内部的流态化特性十分复杂给放大设计造成了困难、泥水分离靠重力作用以致分离效率依赖活性污泥沉降性能，以及在使用的过程中作为微生物载体的固体颗粒容易流失等问题。
以曝气生物滤池工艺为例，曝气生物滤池中使用的粒状填料(生物载体)表面生长有生物膜，污水流过滤料，池底则提供曝气，使废水中的有机物得到好氧稳定。曝气生物滤池具有占地面积小、处理效果好，能得到高质量的出水，满足回用要求。曝气生物滤池集过滤、生物吸附和生物代谢于一身，有极高地去污率，同时它的抗冲击负荷能力强，能够适应来水量与浓度较大的波动，其流程简单，节省能耗。但该工艺在使用一段时间以后，需定期地利用处理后的出水进行反冲洗，排除增殖的活性污泥，而反冲洗时必须将污水处理的工艺过程停顿下来，使其整个污水处理过程不是一个连续的处理过程，影响了处理效率。
由上可知，由于设备结构和工艺不同且各有其特点和不足，目前还未出现结合不同工艺的优点，同时将不同工艺组合在一个单独的处理设备中用以高效处理污水的设备。
发明内容
本发明所要解决的技术问题是提供一种效率更高的污水生物处理反应器。
本发明解决其技术问题所采用的技术方案是：该污水生物处理反应器包括相互连通并通过分段隔板分隔的生物流化床段和生物滤池段，设置有进水口的生物流化床段的底部设置有曝气或布水装置。从生物流化床段延伸至生物滤池段的底板与分段隔板的底部之间间隔有距离，从而形成连通生物流化床段与生物滤池段之间的通道，在通道处设置有可使生物载体从生物滤池段回流至生物流化床段的结构，使生物载体即能作为流化床的载体也可以作为生物滤池的载体进行循环使用。
进一步的是，所述底板从生物滤池段向生物流化床段倾斜，从而利用该结构使生物载体9从生物滤池段2回流至生物流化床段1。
本发明的有益效果是：该反应器将生物流化床技术和生物滤池技术有机的结合起来，既保留了原处理工艺的优点，同时使生物流化床的优势和生物滤池的优势在一个污水处理系统内得以充分的发挥，创建了全新的污水处理工艺，同时克服了生物流化床生物载体易流失以及生物滤池填料容易堵塞和定期反冲洗的缺点和不足，大大提高了污水生物处理的效率。该反应器占地面积小，处理能力强，出水水质高、建设成本少，运行费用低，操作简单，该污水处理系统尤其适合小区污水处理，是目前大型城市污水处理设备的有效补充。
