申请日2013.08.15
公开(公告)日2014.02.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种组合式油田采出水处理装置，是为解决现有处理装置的技术问题而设计的。本处理装置的采出水管线连接冷却塔，冷却塔出口连通内设刮油机、收油槽和溶气释放管的气浮除油池。气浮除油池通过侧壁上的布水孔连通生物接触氧化池，氧化池内设有生物填料，池底设有连接罗茨风机的曝气装置。生物接触氧化池相继依次连接内设斜板填料的沉淀池、中间水箱及净化水池。中间水箱通过管线和加压泵连通双滤料过滤器，双滤料过滤器出口经紫外线杀菌器连通净化水池。中间水箱经多相溶气泵连通溶气释放管，净化水池经反洗泵连通双滤料过滤器。本处理装置将物理法和生化法相结合，水处理过程不用加药，能拓宽对来水水质及水温的要求，增强适应性。
权利要求书
1.一种组合式油田采出水处理装置，其特征在于：
本处理装置装有温度计的采出水管线(19)连接冷却塔(1)，冷却 塔(1)出口与采出水管线(19)间设有旁通阀(20)，冷却塔(1)出口连 通气浮除油池(2);气浮除油池(2)顶部设有刮油机(13)，侧壁设有 收油槽(14)，底部设有溶气释放管(12);气浮除油池(2)通过侧壁上 的布水孔(16)连通生物接触氧化池(3)，氧化池内设有生物填料 (18)，池底设有连接罗茨风机(11)的曝气装置(17);生物接触氧化 池(3)相继依次连接内设斜板填料(21)的沉淀池(4)、中间水箱(5)及 净化水池(9);中间水箱(5)通过管线和加压泵(6)连通双滤料过滤器 (7)，双滤料过滤器(7)出口经紫外线杀菌器(8)连通净化水池(9); 中间水箱(5)经多相溶气泵(10)连通溶气释放管(12)，净化水池(9) 经反洗泵(15)连通双滤料过滤器(7)。
说明书
组合式油田采出水处理装置
技术领域
本实用新型涉及一种组合式油田采出水处理装置，属于油田采 出水处理技术领域。
背景技术
油田采出水处理一般采用物化法或生化法。物化法需要投加大 量的水处理药剂，运行成本高，产生的污泥量多。生化法则对水质 和水温的要求高，水温过高或过低都会影响细菌生长，水波动过大 也会影响出水水质，且含油量最好控制在100mg/L以下，否则会抑 制微生物的生产。
发明内容
本实用新型的目的在于提供一种组合式油田采出水处理装置， 以解决现有处理装置存在的技术问题。
本实用新型的具体技术内容如下：
本处理装置装有温度计的采出水管线连接冷却塔，冷却塔出口 与采出水管线间设有旁通阀，冷却塔出口连通气浮除油池。气浮除 油池顶部设有刮油机，侧壁设有收油槽，底部设有溶气释放管。气 浮除油池通过侧壁上的布水孔连通生物接触氧化池，氧化池内设有 生物填料，池底设有连接罗茨风机的曝气装置。生物接触氧化池相 继依次连接内设斜板填料的沉淀池、中间水箱及净化水池。中间水 箱通过管线和加压泵连通双滤料过滤器，双滤料过滤器出口经紫外 线杀菌器连通净化水池。中间水箱经多相溶气泵连通溶气释放管， 净化水池经反洗泵连通双滤料过滤器。
本处理装置将物理法和生化法相结合，在处理水的过程不用加 药，能拓宽对来水水质及水温的要求，增强适应性。
附图说明

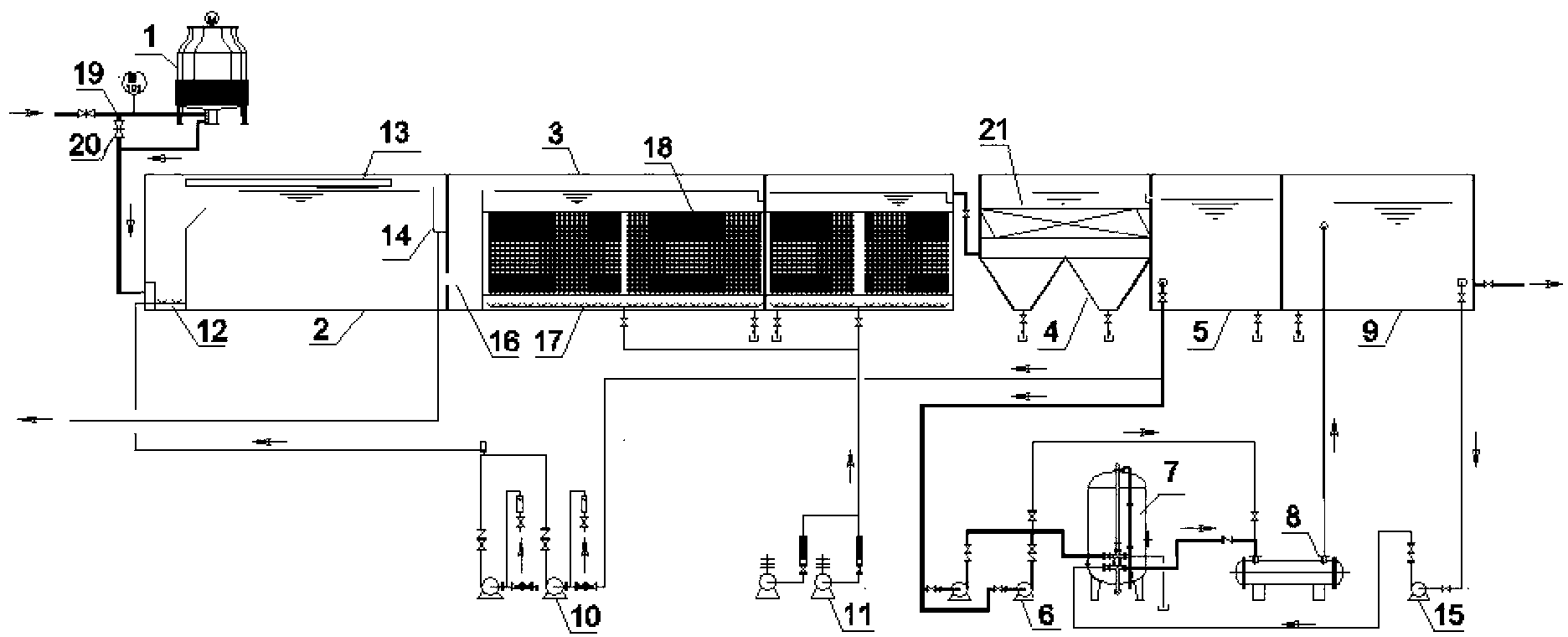

图1为组合式油田采出水处理装置结构示意图。
具体实施方式
实施例：
参照图1对本实用新型的实施例进一步说明：
本处理装置主要包括冷却塔1、气浮除油池2、生物接触氧化池 3、沉淀池4、中间水箱5、加压泵6、双滤料过滤器7、紫外线杀菌 器8、净化水池9、多相溶气泵10、罗茨风机11、溶气释放管12、 刮油机13、收油槽14、反洗泵15、布水孔16、曝气装置17、生物 填料18、采出水管线19、旁通阀20和斜板填料21;
装有温度计的采出水管线19连接冷却塔1，冷却塔1出口与采 出水管线19间设有旁通阀20，冷却塔1出口连通气浮除油池2。气 浮除油池2顶部设有刮油机13，侧壁设有收油槽14，底部设有溶气 释放管12。气浮除油池2通过侧壁上的布水孔16连通生物接触氧化 池3，氧化池内设有生物填料18，池底设有连接罗茨风机11的曝气 装置17。生物接触氧化池3相继依次连接内设斜板填料21的沉淀池 4、中间水箱5及净化水池9。中间水箱5通过管线和加压泵6连通 双滤料过滤器7，双滤料过滤器7出口经紫外线杀菌器8连通净化水 池9。中间水箱5经多相溶气泵10连通溶气释放管12，净化水池9 经反洗泵15连通双滤料过滤器7。
本处理装置的工作方法如下：
一.油田采出水先进入开式的冷却塔1冷却，使水温降至适宜 微生物生长的25-30℃，若来水温度低于30℃，可直接通过旁通 阀20进入气浮除油池2。然后，采用溶气气浮工艺从中间水箱5抽 水，在多相溶气泵10进口吸入空气，在泵体内进行高压溶气，使形 成的高压饱和溶气水在气浮除油池2前端减压，释放大量直径约 30-50μm的微气泡，与油珠粘附，上浮至液面，并由刮油机13刮入 收油槽14回收。采出水处理的整个气浮过程不加药，气浮回流比 15-30%，在池内留时间约15分钟，出水含油约50-80mg/L。
二.气浮除油后的污水进入生物接触氧化池3，停留时间10小 时，通过细菌代谢降解水中的有机物及油类。生物接触氧化池出水 进入沉淀池4，完成泥水分离，斜板填料21表面负荷1.2m3/m2·h， 出水悬浮物含量约20-30mg/L，基本不含油。
