申请日2013.08.12
公开(公告)日2014.03.05
IPC分类号A01K63/04; C02F9/08
摘要
一种观赏鱼池水处理净化系统，包括观赏鱼池和与之相连的污水处理池。观赏鱼池底部向下倾斜，在底部最低处设置两个以上的排污口。污水处理池包括大小相同且依次并列相连的污水仓、第一过滤仓、第二过滤仓和清水仓。污水仓中安装毛刷、杀菌灯和通往第一过滤仓的一号水管，第一过滤仓中安装毛刷和通往第二过滤仓的二号水管，第二过滤仓中安装毛刷和通往清水仓的三号水管，清水仓中安装杀菌灯。排污口处设置通往污水仓的污水进水管，清水仓中设置通往观赏鱼池的清水出水管及清水泵。观赏鱼池高于污水处理池10厘米以上。本实用新型提供一种能够自动循环、节省人力、使用方便的观赏鱼池水处理净化系统，具有结构简单、操作方便、性能稳定等优点。
权利要求书
1.一种观赏鱼池水处理净化系统，包括观赏鱼池(1)和与观赏鱼池(1)相连 的污水处理池，其特征在于：所述观赏鱼池(1)底部向下倾斜，在观赏鱼池(1) 底部最低处设置两个以上的排污口(12);所述污水处理池包括大小相同的污水仓 (2)、第一过滤仓(3)、第二过滤仓(4)和清水仓(5);所述污水仓(2)与第一过滤 仓(3)并列相连，第一过滤仓(3)和第二过滤仓(4)并列相连，第二过滤仓(4)和清 水仓(5)并列相连;所述污水仓(2)中安装毛刷(6)、杀菌灯(7)和通往第一过滤仓 (3)的一号水管(8)，第一过滤仓(3)中安装毛刷(6)和通往第二过滤仓(4)的二号 水管(9)，第二过滤仓(4)中安装毛刷(6)和通往清水仓(5)的三号水管(10)，清水 仓(5)中安装杀菌灯(7);所述排污口(12)处设置通往污水仓(2)的污水进水管 (11)，清水仓(5)中设置通往观赏鱼池(1)的清水出水管(15)及清水泵(14);所述 观赏鱼池(1)高于污水处理池10厘米以上。
2.根据权利要求1所述的观赏鱼池水处理净化系统，其特征在于：所述污 水进水管(11)是一根带PVC弯头(20，200)的PVC管(21，211)，所述PVC弯头 (20，200)一端进水口设置在排污口(12)处，另一端出水口连接PVC管(21，211)， 所述PVC管(21，211)通往污水仓(2)。
3.根据权利要求2所述的观赏鱼池水处理净化系统，其特征在于：所述排 污口(12)上覆盖PVC板(13)，所述PVC板(13)上设置二个以上的小孔(19)。
4.根据权利要求1所述的观赏鱼池水处理净化系统，其特征在于：所述安 装在污水仓(2)中通往第一过滤仓(3)的一号水管(8)包括：在紧邻第一过滤仓(3) 的仓壁垂直设置的PVC管(212);所述PVC管(212)上部低于污水仓(2)水面，下 部连接PVC弯头(201)一端进口，PVC弯头(201)另一端出口连接另一根PVC管 (212a)，由仓壁底部伸入第一过滤仓(3);所述一号水管(8)比污水仓(2)中的毛 刷(6)高5厘米以上。
5.根据权利要求1所述的观赏鱼池水处理净化系统，其特征在于：所述安 装在第一过滤仓(3)中通往第二过滤仓(4)的二号水管(9)包括：在紧邻第二过滤 仓(4)的仓壁垂直设置的PVC管(213);所述PVC管(213)上部低于第一过滤仓(3) 水面，下部连接PVC弯头(202)一端进口，PVC弯头(202)另一端出口连接另一根 PVC管(213a)，由仓壁底部伸入第二过滤仓(4);所述二号水管(9)比第一过滤仓 (3)中的毛刷(6)高5厘米以上。
6.根据权利要求1所述的观赏鱼池水处理净化系统，其特征在于：所述安 装在第二过滤仓(4)中通往清水仓(5)的三号水管(10)包括：在紧邻清水仓(5)的 仓壁垂直设置的PVC管(214);所述PVC管(214)上部低于第二过滤仓(4)水面， 下部连接PVC弯头(203)一端进口，PVC弯头(203)另一端出口连接另一根PVC管 (214a)，由仓壁底部伸入清水仓(5);所述三号水管(10)比第二过滤仓(4)中的毛 刷(6)高5厘米以上。
7.根据权利要求4-6中任一项所述的观赏鱼池水处理净化系统，其特征在 于：所述一号水管(8)高于二号水管(9)5厘米以上，二号水管(9)高于三号水管 (10)5厘米以上。
8.根据权利要求1所述的观赏鱼池水处理净化系统，其特征在于：所述第 一过滤仓(3)、第二过滤仓(4)和清水仓(5)中分别安装通到污水仓(2)的清洗水管 (17)和与所述清洗水管(17)相连的排污泵(16)。
9.根据权利要求1所述的观赏鱼池水处理净化系统，其特征在于：所述污 水仓(2)和清水仓(5)中的杀菌灯(7)分别为2盏。
10.根据权利要求1所述的观赏鱼池水处理净化系统，其特征在于：所述观 赏鱼池(1)侧壁顶部安装一个平水管(18)。
说明书
一种观赏鱼池水处理净化系统
技术领域
本实用新型涉及适用于中小型养殖水体的水处理设备，特别涉及一种观赏鱼 池水处理净化系统。
背景技术
目前，观赏鱼池水处理净化的方法较多，比如循环水管和生化过滤的方法等。 具体而言，循环水管占地面积广、清洗不便并且处理效果一般。生化过滤的方法 资金投入大，并且对于污水中的漂浮物，净化效果有限。使用常规净化处理方法， 观赏鱼池需要每月甚至每周反复换水，耗时费力、使用不便。鉴于上述净化处理 方法的诸多缺陷，有必要设计一种能够自动循环、节省人力、使用方便的观赏鱼 池水处理净化系统。
发明内容
本实用新型的目的是克服现有技术的上述不足而提供一种能够自动循环、节 省人力、使用方便的观赏鱼池水处理净化系统。
为解决上述技术问题，本实用新型采用以下技术方案。
一种观赏鱼池水处理净化系统，包括观赏鱼池和与观赏鱼池相连的污水处理 池，所述观赏鱼池底部向下倾斜，在观赏鱼池底部最低处设置两个以上的排污口; 所述污水处理池包括大小相同的污水仓、第一过滤仓、第二过滤仓和清水仓;所 述污水仓与第一过滤仓并列相连，第一过滤仓和第二过滤仓并列相连，第二过滤 仓和清水仓并列相连;所述污水仓中安装毛刷、杀菌灯和通往第一过滤仓的一号 水管，第一过滤仓中安装毛刷和通往第二过滤仓的二号水管，第二过滤仓中安装 毛刷和通往清水仓的三号水管，清水仓中安装杀菌灯;所述排污口处设置通往污 水仓的污水进水管，清水仓中设置通往观赏鱼池的清水出水管及清水泵;所述观 赏鱼池高于污水处理池10厘米以上。
作为本实用新型的进一步改进：
所述污水进水管是一根带PVC弯头的PVC管;所述PVC弯头一端进水口设置 在排污口处，另一端出水口连接PVC管;所述PVC管通往污水仓。
所述排污口上覆盖PVC板，所述PVC板上设置二个以上的小孔。
所述安装在污水仓中通往第一过滤仓的一号水管包括：在紧邻第一过滤仓的 仓壁垂直设置的PVC管;所述PVC管上部低于污水仓水面，下部连接PVC弯头一 端进口，PVC弯头另一端出口连接另一根PVC管，由仓壁底部伸入第一过滤仓; 所述一号水管比污水仓中的毛刷高5厘米以上。
所述安装在第一过滤仓中通往第二过滤仓的二号水管包括：在紧邻第二过滤 仓的仓壁垂直设置的PVC管;所述PVC管上部低于第一过滤仓水面，下部连接 PVC弯头一端进口，PVC弯头另一端出口连接另一根PVC管，由仓壁底部伸入第 二过滤仓;所述二号水管比第一过滤仓中的毛刷高5厘米以上。
所述安装在第二过滤仓中通往清水仓的三号水管包括：在紧邻清水仓的仓壁 垂直设置的PVC管;所述PVC管上部低于第二过滤仓水面，下部连接PVC弯头一 端进口，PVC弯头另一端出口连接另一根PVC管，由仓壁底部伸入清水仓;所述 三号水管比第二过滤仓中的毛刷高5厘米以上。
所述一号水管高于二号水管5厘米以上，二号水管高于三号水管5厘米以上。
所述第一过滤仓、第二过滤仓和清水仓中分别安装通到污水仓的清洗水管和 与所述清洗水管相连的排污泵。
所述污水仓和清水仓中的杀菌灯分别为2盏。
所述观赏鱼池侧壁顶部安装一个平水管。
本实用新型与现有技术相比具有如下特点：观赏鱼池和污水处理池可以随时 自动处理污水，观赏鱼池中的污水经过污水仓、第一过滤仓、第二过滤仓和清水 仓的净化，过滤后的水能够满足观赏鱼池对水质的要求。目前很多观赏鱼池污水 处理装置要么使用不便，要么需要每月甚至每周频繁换水，使得观赏鱼池水处理 净化系统成本过于高昂。本实用新型可以自动反复循环净化，节省人工成本，而 且一般不需要药物或者其他化学物质，使观赏鱼池的水质总是保持良好，换水时 间延长至一年左右。使用一段时间之后，需要对污水仓进行清洗时，通过设置在 第一过滤仓、第二过滤仓和清水仓中通往污水仓的水管和排污泵，可以实现对污 水仓的自主清洗。本实用新型结构简单合理、操作简便、性能稳定，能够大幅减 少观赏鱼池水处理净化系统的成本，特别适用于别墅区观赏鱼池的水处理净化。

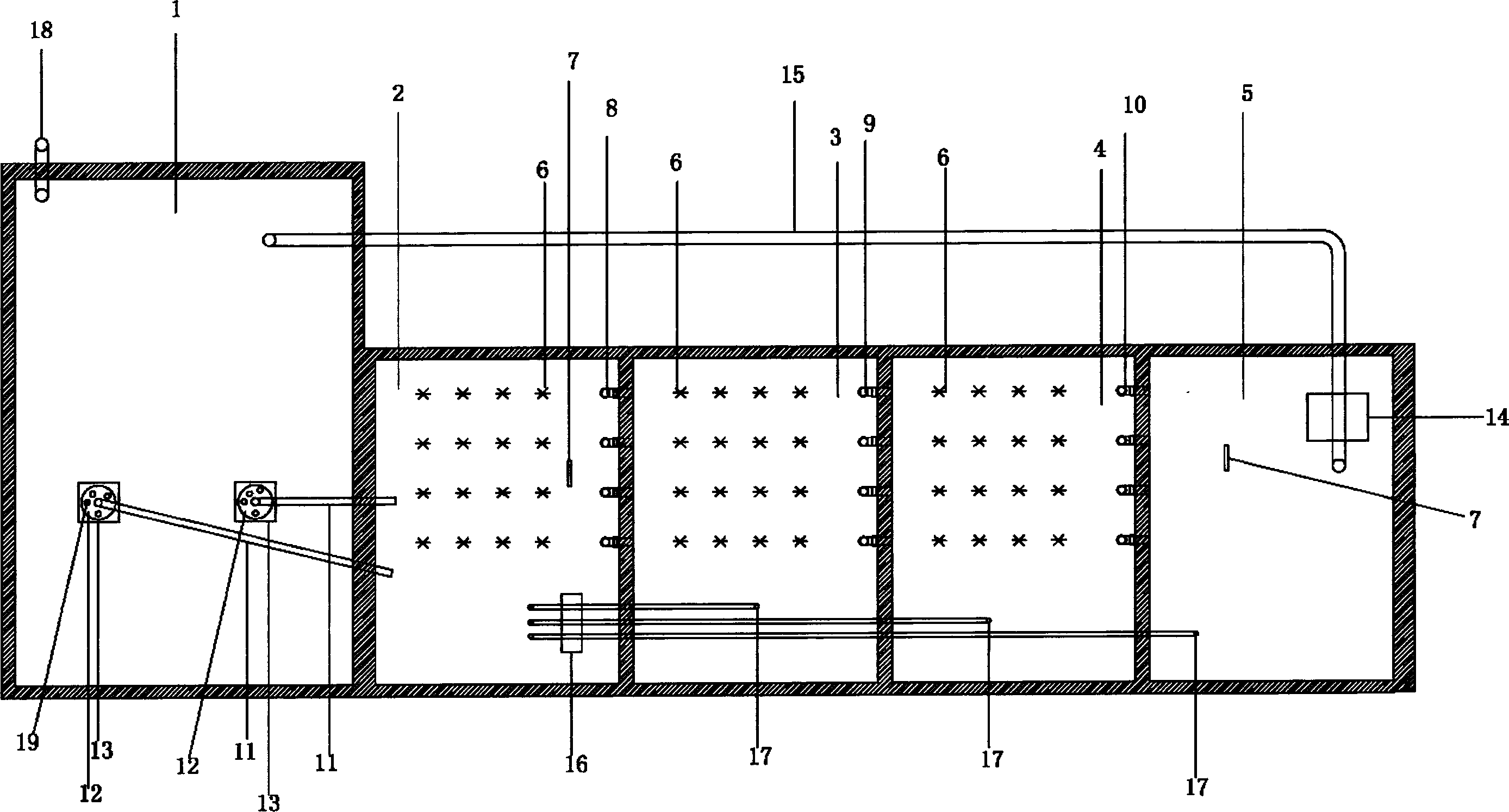

以下结合附图和具体实施方式对本实用新型的详细结构作进一步描述。
