申请日2013.07.17
公开(公告)日2014.03.05
IPC分类号C02F1/44; C02F9/06
摘要
本实用新型公开了一种用集成膜技术处理硝酸铵废水的装置，其装置如下：在硝酸铵废水原液经酸碱中和调pH值和冷却处理后，依次再经由超滤膜组件、反渗透膜组件、脱气膜组件和电去离子膜组件组成的集成膜装置处理，分别得到接近10%的硝酸铵浓缩液，经蒸发结晶，回收得到硝酸铵固体产品;同时得到水中氨氮质量浓度≤1mg/L的脱盐水，可作为工艺用纯水或锅炉补给水回收。本实用新型使硝酸铵废水全部得到资源化利用。本实用新型集成膜装置，工艺先进;节约能源;治理废水工程经济效益好，废水回收系统运行费用低;操作简单，实现了清洁生产。
权利要求书

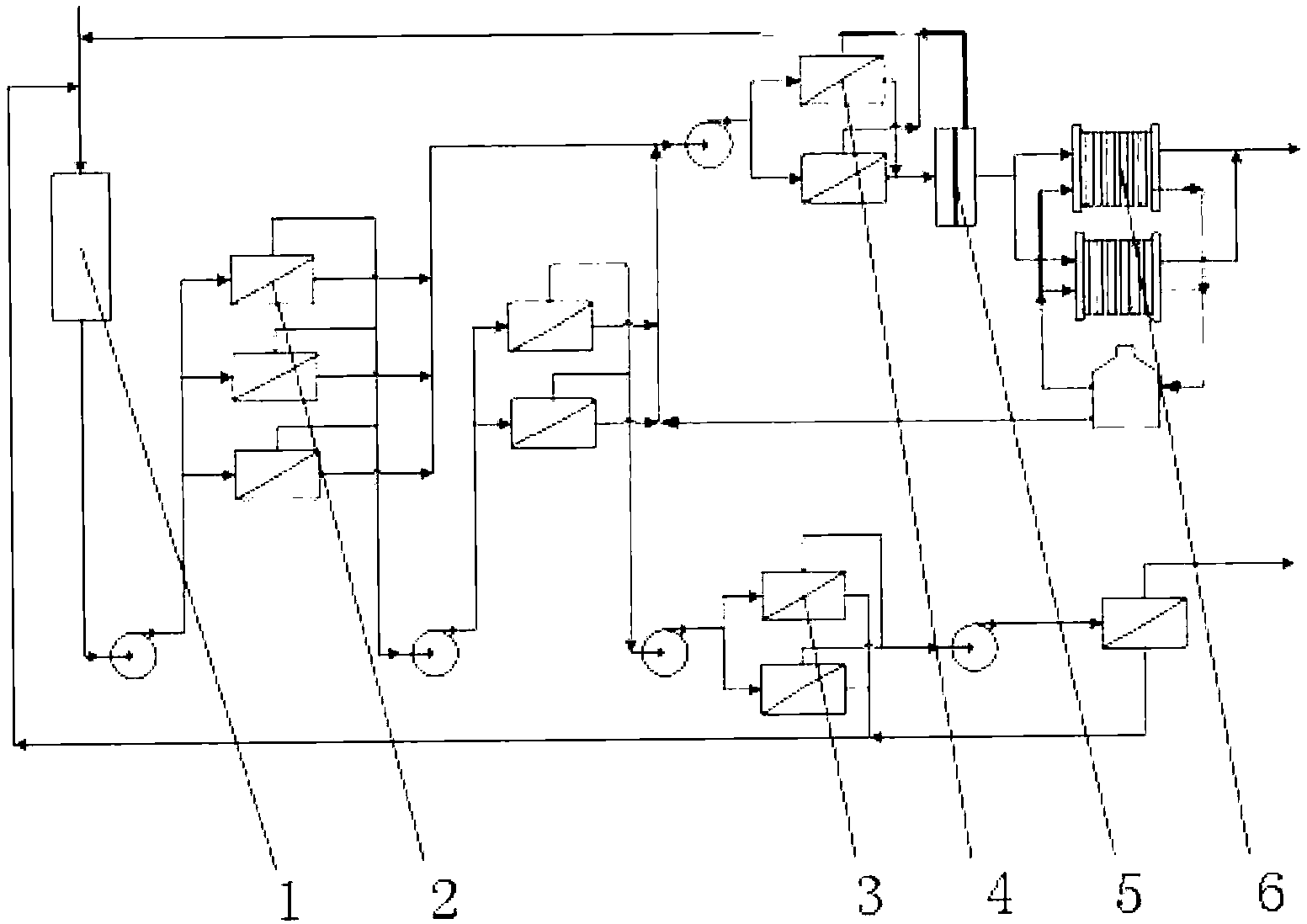

1.一种用集成膜技术处理硝酸铵废水的装置，其特征在于：该装置由超滤膜组件、反渗透 膜组件、脱气膜组件和电去离子膜组件所组成;超滤膜组件由连续操作的中空纤维膜超滤器 或管式膜超滤器而成;反渗透膜组件由低压总括反渗透器、低压淡水反渗透器和高压浓水反 渗透器而成;脱气膜组件由脱气膜部分、稀硝酸吸收部分和硝酸铵饱和液回送部分而成;电 去离子膜组件由1级或多级串联的电去离子器而成;从而实现硝酸铵废水的脱盐处理，将废 水变为脱盐水，供锅炉或生产工艺使用。
2.根据权利要求1所述的用集成膜技术处理硝酸铵废水的装置，其特征在于：所述的电去 离子器的电极水由电去离子器下部进入，上部流出，构成独立的极水管路。
3.根据权利要求1所述的用集成膜技术处理硝酸铵废水的装置，其特征在于：所述的电去 离子器是由离子交换膜隔开的，呈相应交替排列的浓、淡水室组成。
4.根据权利要求1所述的用集成膜技术处理硝酸铵废水的装置，其特征在于：所述的电去 离子器的浓水室内不填离子交换树脂，靠独立的管道与水泵和浓水罐相连，硝酸铵浓水循环 流动，并得到增浓。
5.根据权利要求1所述的用集成膜技术处理硝酸铵废水的装置，其特征在于：所述的电去 离子器的淡水室内填充离子交换树脂。
6.根据权利要求1所述的用集成膜技术处理硝酸铵废水的装置，其特征在于所述的电去离 子器内部所填充的阳离子交换树脂和阴离子交换树脂的体积比的范围为2:1到2:6。
7.根据权利要求1所述的用集成膜技术处理硝酸铵废水的装置，其特征在于所述的电去离 子器内部填充的阴、阳离子交换树脂的均一系数不大于1.25。
8.根据权利要求1所述的用集成膜技术处理硝酸铵废水的装置，其特征在于：所述的电去 离子器的淡水室内，水流方向自下而上，与浓水室内水流方向相反，呈逆流布置。
说明书
一种用集成膜技术处理硝酸铵废水的装置
技术领域
本实用新型属于废水处理设备领域，具体涉及一种用集成膜技术处理硝酸铵废水的 装置。
背景技术
目前处理硝酸铵废水主要有以下几种：吹脱法、生化法、离子交换法和电渗析 法等。吹脱法则需要加化学药剂调节pH值，且吹脱后废水中铵盐残留量过高，还有对大气 的二次污染等问题。生化法是将废水收集至生化池中，用细菌将铵盐分解，最后形成氮气。 在生化反应过程中，需要加入碳源和菌种，并且当水中铵盐浓度稍高，即氨氮达到500mg/L 时，菌种就会死亡，无法进行生化反应。离子交换法是用离子交换树脂吸附硝酸铵，但再生 操作频繁，还要处理清洗水，不太方便。电渗析法能将废水中的大部分硝酸铵回收，但是处 理后，水中残留的氨氮浓度还太高，不能达到2011年颁布国家环保要求的水中氨氮10mg/L 和总氮≤30mg/L的指标。既不能排放也无法回用，给生产企业造成了很大的困扰。
电渗析是在脱盐领域使用了几十年的老技术，不少研究者发现电渗析器在水中离子 少的情况下，会在离子交换膜间发生水解离反应，水解离成H+和OH—离子，用来补充水中 的离子，它们成为电荷的载体，这种反应称之为极化反应。电渗析器极化反应发生后，会消 耗大量的电能，导致电渗析器的工作效率降低，出水水质下降，耗能增加，因此一般电渗析 器制得纯水的电导率不高，因此现在脱盐领域内电渗析技术已逐步被反渗透技术所取代。但 在处理硝酸铵废水的领域内，电渗析技术与其他方法相比仍然占绝对优势。
电渗析技术处理废水时，在多级串联的电渗析器末段，由于水中的大部分硝酸铵， 即导电离子已经被脱除，水中导电离子很少，就极易发生极化反应。这样使得水中的硝酸铵 脱除不完全，不能达到国家环保要求，另外电渗析器膜的密封手段较简单，主要靠膜与膜之 间的弹性密封，工作一段时间后，不同膜收缩膨胀不均匀，导致电渗析器膜堆变形，膜间串 水，浓水室溶液串流到淡水室溶液，使出水水质变差，这些都是其难以克服的缺点。
反渗透是近几十年内发展起来的膜分离技术，已在海水和苦咸水淡化、大型锅炉补 给水处理方面得到广泛应用，也用于乳品和果汁及生物和生化制剂的分离和浓缩方面，以及 饮用水和高纯水的制备方面。近年来反渗透技术也在废水处理领域内得到应用，但有人尝试 将反渗透技术应用于硝酸铵废水处理时，发现反渗透膜对硝酸铵的透过率很高。据文献介 绍，反渗透膜对NH4+离子的去除率为70～90%，对NO3—离子的去除率为50～75%。也就是 说反渗透膜对NH4+离子的透过率10～30%，对NO3—离子的透过率为25～50%。这与反渗透 膜对NaCl的去除率为99%相比，这给要实现全部脱除硝酸铵的废水处理的工程带来很大的 困难，使得我国至今没有反渗透应用于处理硝酸铵废水的先例。
我国发明专利ZL200910177557.1公开了一种回收氨氮废水用的电去离子方法及装 置，回收硝酸铵废水的工程实例表明，电去离子装置更适应于较低浓度的硝酸铵废水处理， 而在高浓度硝酸铵废水浓缩方面，从浓缩效果看，反渗透技术较适合。
另外目前电渗析技术处理硝酸铵废水时，其预处理工艺中过滤采用纤维棒过滤，可 除去大于5μm的颗粒物，其过滤精度有待于进一步提高。在治理硝酸铵废水领域内尚未使 用过超滤膜工艺处理。
预处理中采用酸碱中和调节溶液pH值到6.5～7左右。酸碱中和也有调节操作复杂和 增大废水中硝酸铵浓度的缺陷。
发明内容
为了解决现有技术高浓度硝酸铵废水处理时的浓缩效果不好，过滤精度低等问题， 本实用新型提出了一种用集成膜技术处理硝酸铵废水的装置，该装置由超滤膜组件、反渗透 膜组件、脱气膜组件和电去离子膜组件所组成;超滤膜组件由连续操作的中空纤维膜超滤器 或管式膜超滤器而成;反渗透膜组件由低压总括反渗透器、低压淡水反渗透器和高压浓水反 渗透器而成;脱气膜组件由脱气膜部分、稀硝酸吸收部分和硝酸铵饱和液回送部分而成;电 去离子膜组件由1级或多级串联的电去离子器而成;从而实现硝酸铵废水的脱盐处理，将废 水变为脱盐水，供锅炉或生产工艺使用，回收浓水回送至硝酸铵母液，再经蒸发结晶，得到 硝酸铵固体产品。
所述的电去离子器的电极水由电去离子器下部进入，上部流出，构成独立的极水管 路;
所述的电去离子器是由离子交换膜隔开的，呈相应交替排列的浓、淡水室组成;
所述的电去离子器的浓水室内不填离子交换树脂，靠独立的管道与水泵和浓水罐相连，硝酸 铵浓水循环流动，并得到增浓;
所述的电去离子器的淡水室内填充离子交换树脂;
所述的电去离子器的淡水室内填充离子交换树脂水流方向自下而上，与浓水室内水流方向相 反，呈逆流布置;
所述的电去离子器内部填充有阴、阳离子交换树脂，阳离子交换树脂和阴离子交换树脂填充 的比例的范围为2:1到2:6;
所述的电去离子器内部填充的阴、阳离子交换树脂的均一系数不大于1.25。
本实用新型回收硝酸铵废水原液的质量浓度在3%以下。
本实用新型的积极效果是：
(1)本实用新型集成膜技术先进，变废水为纯水，节约水资源，无排废，环保效益好。本 实用新型采用电去离子膜组件可使处理硝酸铵废水的系统出水中的氨氮质量浓度≤1mg/L， 接近纯水的质量水平，可全部回用，节约了水资源。实现真正意义上的零排放，硝酸铵废水 不再排放污染环境，环保效益好。
(2)节约能源。本集成膜技术的工艺过程都在常温下进行，无相变，因此与产生相 变的蒸馏浓缩法相比，大幅度的降低能耗。采用反渗透膜工艺处理硝酸铵废水与采用电渗析 技术相比能耗也有所降低。以海水淡化为例，采用反渗透膜工艺的能耗仅为采用电渗析工艺 的10%。
(3)运行费用低，治理硝酸铵废水工程有经济收益。据介绍用电渗析法或离子交换 法治理硝酸铵废水的全部水处理装置的运行费用约为4.5元/吨水，预计本实用新型集成膜法 治理硝酸铵废水的全部水处理装置的运行费用约节省20%。由于硝酸铵废水中所含硝酸铵以 固体产品全部回收，且废水变为纯水全部回收。
(4)操作简单，改善了生产劳动环境，实现清洁文明生产。
