申请日2013.09.10
公开(公告)日2014.03.12
IPC分类号B01D29/50; B01D29/31
摘要
本实用新型提供一种水处理系统用树脂过滤器，包括滤芯管板法兰、筒体、进水口、支座和滤芯;筒体的一端连接有滤芯管板法兰，另一端设置有出水口，滤芯与滤芯管板法兰固定连接，支座固定连接在筒体上;所述滤芯不少于一根。本实用新型的一种水处理系统用树脂过滤器可应用在大流量的水处理系统中，并有效减轻设备的重量和尺寸，节约设备制造成本;且可以通过流量大小和水流压力来选择滤芯的直径和数量，提高设备的水处理过滤效率;采用卧式结构，并取消了原有的盖板和底板，可以降低设备的重量，方便维修、维护。
权利要求书

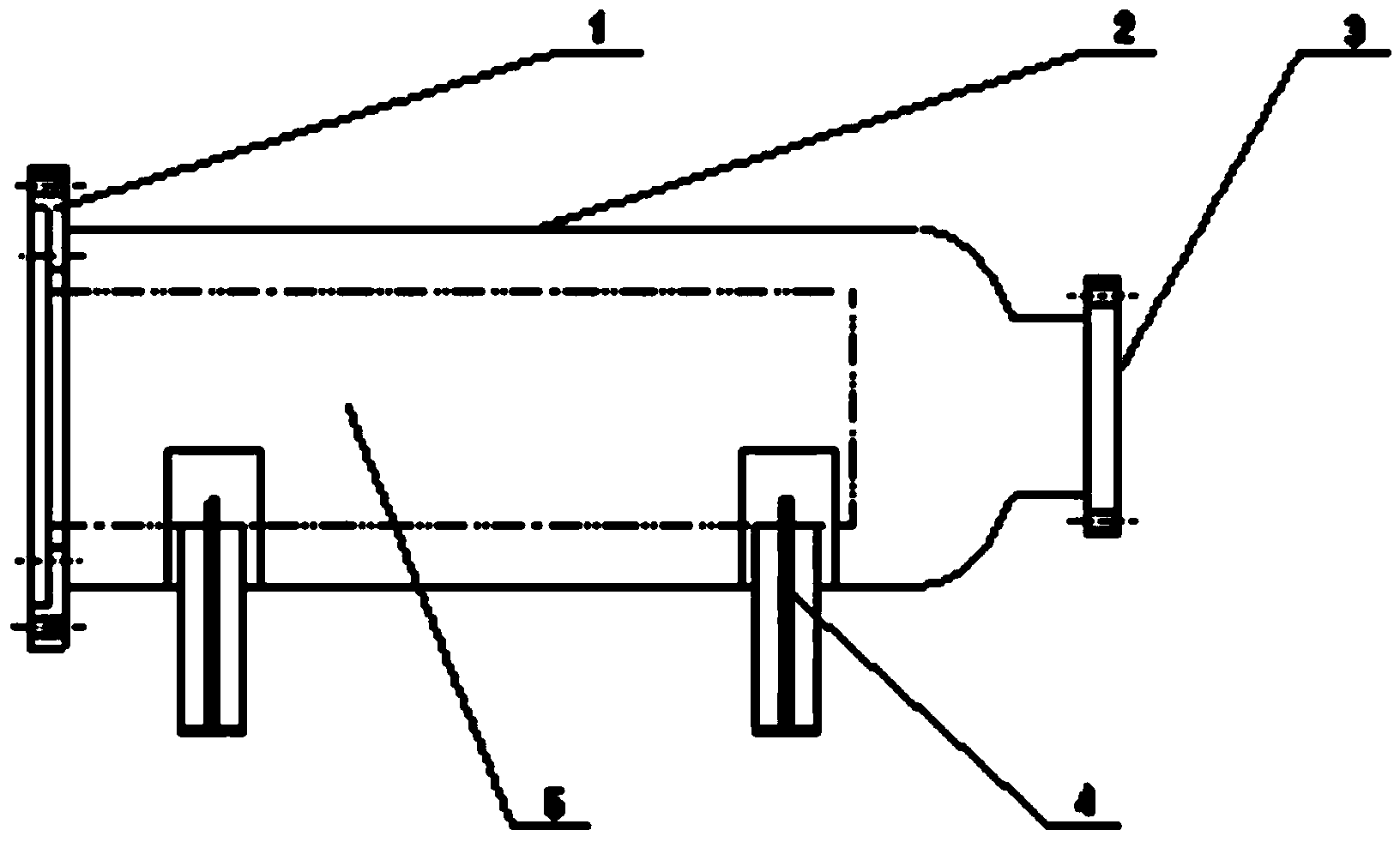

1.一种水处理系统用树脂过滤器，其特征在于：包括滤芯管板法兰(1)、筒体(2)、 进水口(3)、支座(4)和滤芯(5);筒体(2)的一端连接有滤芯管板法兰(1)，另一 端设置有出水口(3)，滤芯(5)与滤芯管板法兰(1)固定连接，支座(4)固定连接 在筒体(2)上;所述滤芯(5)不少于一根。
2.根据权利要求1所述的一种水处理用树脂过滤器，其特征在于：所述滤芯(5) 的直径为80mm-400mm。
3.根据权利要求1所述的一种水处理用树脂过滤器，其特征在于：筒体(2)的直 径为400mm-1000mm。
4.根据权利要求1所述的一种水处理用树脂过滤器，其特征在于：所述筒体(2) 为碳钢衬胶或不锈钢材质。
5.根据权利要求1所述的一种水处理用树脂过滤器，其特征在于：所述筒体(2) 外形为卧式。
说明书
一种水处理系统用树脂过滤器
技术领域
本实用新型涉及一种树脂过滤器，具体涉及一种用于水处理上的树脂过滤器。
背景技术
树脂过滤器作为离子交换器的补充设备，安装在离子交换器等装有树脂的设备出口附近的水系统管路上，防止出水装置发生故障时截留树脂泄漏入除盐水系统，以保障后续设备正常运行和使用。
目前，用于水处理中的树脂过滤器，流量较小，基本上以立式筒体为主，立式树脂过滤器上部法兰盖比较重，需要辅以专门设备才能完成制造及检修，对于日常使用维修非常困难;且可以根据系统的水处理量来进行匹配调整，设计滤芯的数量和滤芯的过滤面积，并降低树脂过滤器的重量和尺寸。
发明内容
本实用新型目的是：提出一种能处理树脂过滤器，可以根据通过流量大小和水流压力来选择滤芯的直径和数量，从而提高设备的水处理过滤效率。
本发明的技术解决方案是：一种水处理系统用树脂过滤器，包括滤芯管板法兰、筒体、进水口、支座、滤芯;筒体的一端连接有滤芯管板法兰，另一端设置有出水口，滤芯与滤芯管板法兰通过紧固件连接，支座焊接在筒体上;所述与滤芯管板法兰连接的滤芯不少于一根。
作为优选，所述滤芯的直径为80mm-400mm。
作为优选，筒体的直径为400mm-1000mm。
作为优选，所述筒体外形为卧式。
作为优选，所述筒体为碳钢衬胶或不锈钢材质。
本实用新型有益效果：(1)本实用新型的树脂过滤器在大处理水量的水处理系统中应用，并有效减轻设备的重量和尺寸，节约设备制造成本;(2)通过流量大小和水流压力来选择滤芯的直径和数量，提高设备的水处理过滤效率;(3)采用卧式结构，并取消了原有的盖板和底板，可以降低设备的单重，减低检修维护的工作量，提高了工作效率。
