申请日2015.05.27
公开(公告)日2016.01.13
IPC分类号C02F9/14
摘要
本实用新型属于污水处理设备技术领域且公开了一种污水处理再回收利用装置，一种污水处理再回收利用装置，包括处理器本体，所述处理器本体为长方体，所述处理器本体包括进水管和筒体，所述筒体固定连接进水管，所述进水管上端设有进水阀门，所述进水阀门通过进水管固定连接布水器，所述筒体上端设有出水管，所述出水管上端设有出水阀门，所述筒体内设有铁碳微电解质填料，所述铁碳微电解质填料下端设有高密度纤维丝。本实用新型通过铁碳微电解质填料、高密度纤维丝和生物填料的结合，可以更好地解决生产中所产生的污水，大大提高了污水处理器装置的工作效率，而且通过加药管可以对污水进行加药，便于处理污水中的有害物质。
权利要求书

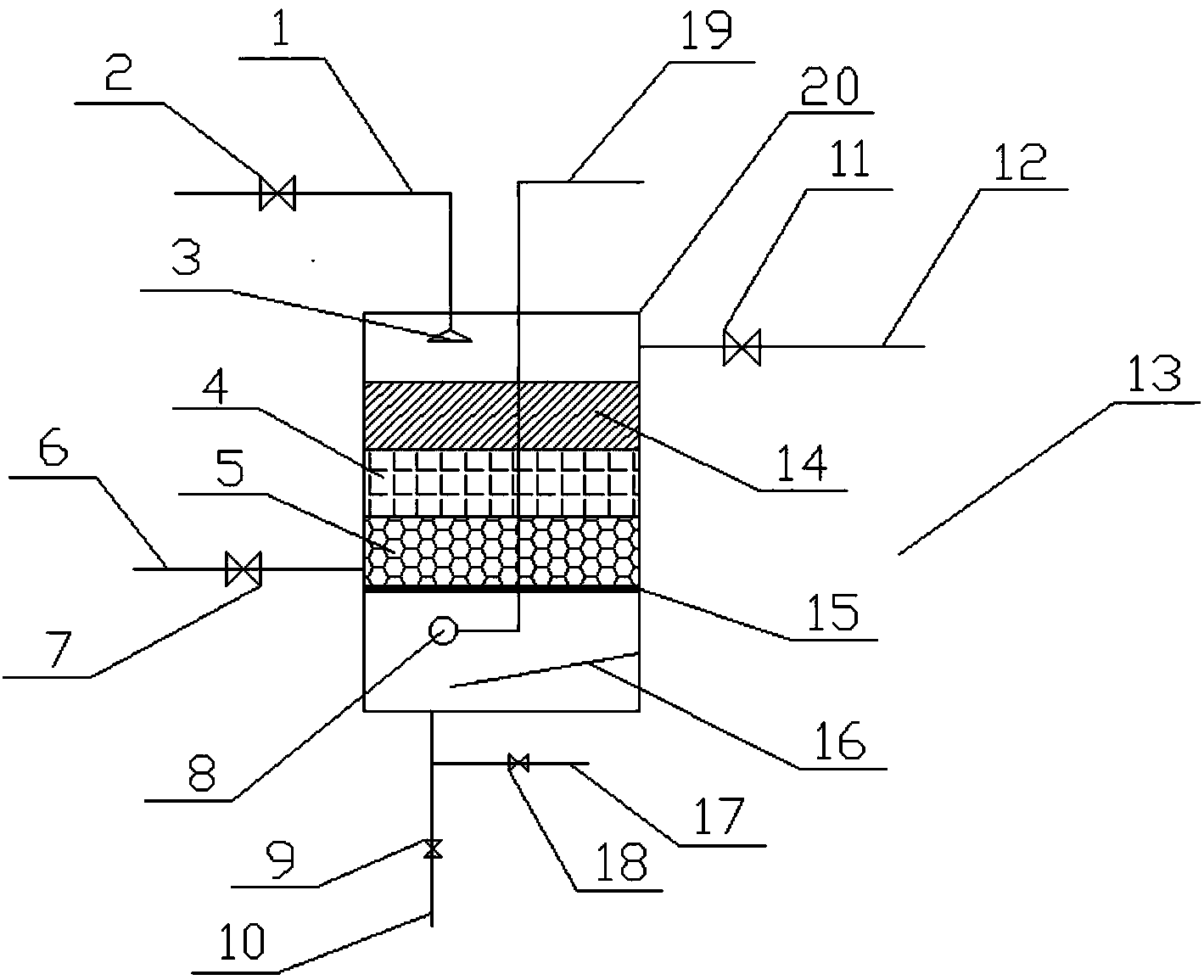

1.一种基于污水处理器装置，包括污水处理器装置本体(13)，其特征在于，所述污水处理器装置本体(13)为长方体，所述污水处理器装置本体(13)包括进水管(1)和筒体(20)，所述筒体(20)固定连接进水管(1)，所述进水管(1)上端设有进水阀门(2)，所述进水阀门(2)通过进水管(1)固定连接布水器(3)，所述筒体(20)上端设有出水管(12)，所述出水管(12)上端设有出水阀门(11)，所述筒体(20)内设有铁碳微电解质填料(14)，所述铁碳微电解质填料(14)下端设有高密度纤维丝(4),所述高密度纤维丝(4)下端设有生物填料(5),所述生物填料(5)下端设有支撑板(15)。
2.根据权利要求1所述的一种基于污水处理器装置，其特征在于，所述生物填料(5)一侧设有通气管(6)，所述通气管(6)上端设有通气阀(7)，所述通气阀(7)通过通气管(6)固定连接筒体(20)。
3.根据权利要求1所述的一种基于污水处理器装置，其特征在于，所述进水管(1)一侧设有加药管(19)，所述加药管(19)下端设有加药器(8)，所述加药管(19)固定连接加药器(8)。
4.根据权利要求3所述的一种基于污水处理器装置，其特征在于，所述加药器(8)下端设有导污泥板(16)，所述导污泥板(16)下端设有放空管(17),所述放空管(17)一侧设有放空电磁阀(18)。
5.根据权利要求4所述的一种基于污水处理器装置，其特征在于，所述放空管(17)一侧设有排污管(10),所述排污管(10)上端设有排污电磁阀(9)。
说明书
一种污水处理再回收利用装置
技术领域
本实用新型涉及一种污水处理器，具体涉及一种污水处理再回收利用装置，属于污水处理设备技术领域。
背景技术
目前，污水的处理是普遍关注的热点，由于污水的种类繁多、水量变化大、水质浓度高、成分复杂，因而处理难度大，而且现在大多采用常规技术的联合处理工艺，这些工艺往往流程长，传递过程耗能大，运行成本高，难以达到理想的处理效果，特别是高盐高浓度有机污水一直是处理的难点，污水中有机污染物浓度高、结构稳定、生化性差，常规工艺难以实现达标排放，且处理成本高，给企业“节能减排”带来极大压力，另外，因市场需求引起的产品转型快，导致污水情况更加复杂，更使原有的污水处理技术工艺及设施雪上加霜，因此，目前急需高效实用的污水处理新技术产品。
同时，伴随着我国城市化快速发展，城市生活污水排放量呈快速增加，在《中国2020年城市生活污水排放量预测及淡水资源财富GDP指标的建立》一文中曾警告性预测，2020年我国城市生活污水排放量将达到41024*1010t，环境压力将会很大，国家高度重视污水处理与排放，在“十二五”规划中明确指出，大力提高生活污水和垃圾处理能力，到2015年，城市污水处理率分别达到85%和 80%，自1998年起城市生活污水排放量超过工业废水排放量起，城市污水处理事业快速发展，截止2011年第三季度底我国已建污水处理厂3078座，污水处理总能力达1.36亿吨/天，实际处理能力约为1.1亿吨/天，而污水处理器是一种能够有效地解决污水排放的问题。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种污水处理再回收利用装置，通过铁碳微电解质填料、高密度纤维丝和生物填料的结合，可以更好地解决生产中所产生的污水，大大提高了污水处理器装置的工作效率，而且通过加药管可以对污水进行加药，便于处理污水中的有害物质，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种污水 处理再回收利用装置，包括处理器本体，所述处理器本体为长方体，所述处理器本体包括进水管和筒体，所述筒体固定连接进水管，所述进水管上端设有进水阀门，所述进水阀门通过进水管固定连接布水器，所述筒体上端设有出水管，所述出水管上端设有出水阀门，所述筒体内设有铁碳微电解质填料，所述铁碳微电解质填料下端设有高密度纤维丝,所述高密度纤维丝下端设有生物填料，所述生物填料下端设有支撑板。
作为本实用新型的一种优选技术方案，所述生物填料一侧设有通气管，所述通气管上端设有通气阀，所述通气阀通过通气管固定连接筒体。
作为本实用新型的一种优选技术方案，所述进水管一侧设有加药管，所述加药管下端设有加药器，所述加药管固定连接加药器。
作为本实用新型的一种优选技术方案，所述加药器下端设有导污泥板，所述导污泥板下端设有放空管,所述放空管一侧设有放空电磁阀。
作为本实用新型的一种优选技术方案，所述放空管一侧设有排污管,所述排污管上端设有排污电磁阀。
本实用新型所达到的有益效果是：一种污水处理再回收利用装置，通过铁碳微电解质填料、高密度纤维丝和生物填料的结合，可以更好地解决生产中所产生的污水，大大提高了污水处理器装置的工作效率，而且通过加药管可以对污水进行加药，便于处理污水中的有害物质，结构简单，便于推广。
