本实用新型的撬装式含油污水处理一体化装置属于分离装置，是在撬座上安装了衡压浅层气浮器、砂滤器、精滤器、中空超滤器、反冲洗水箱和污油箱构成，衡压浅层气浮器上设有溶气水入口a、沉降水管b经曝氧除硫罐与衡压浅层气浮器管路连接;衡压浅层气浮器的出口管依上进下出的次序管路串连了砂滤器、精滤器和中空超滤器后进入处理后水罐和反冲洗水箱。反冲洗水箱的出口管路依下进上出的顺序均与中空超滤器、精滤器和砂滤器连接。衡压浅层气浮器的下出口管路连接了污油箱。本实用新型的撬装式含油污水处理一体化装置，采用先进的衡压气浮技术与膜技术结合而成，可以有效的处理含油废水，使处理后的水质达到无污染标准。而且本装置工作效率高、使用寿命长、占地面积小、全自动化的工作流程，减少了人力和物力。
权利要求书
1.撬装式含油污水处理一体化装置，是在撬座上安装了衡压浅层气浮器(1)、砂滤器(2)、精滤器(3)、中空超滤器(4)、反冲洗水箱(5)和污油箱(6)构成，其特征在于衡压浅层气浮器(1)上设有溶气水入口a、沉降水管b经曝氧除硫罐(7)与衡压浅层气浮器(1)管路连接，在管路上设有加药口c;衡压浅层气浮器(1)的出口管经提升泵(8)、杀菌装置(9)和流量控制器(10)后依上进下出的次序管路串连了砂滤器(2)、精滤器(3)和中空超滤器(4)后进入处理后水罐(11)和反冲洗水箱(5);反冲洗水箱(5)的出口管路经反洗水泵(12)、流量计(13)依下进上出的顺序均与中空超滤器(4)、精滤器(3)和砂滤器(2)连接，中空超滤器(4)、精滤器(3)和砂滤器(2)上出口经反冲洗水管路(14)连接至沉降池(15);衡压浅层气浮器(1)的下出口管路连接了污油箱(6)、并经排污水泵(16)至沉降池(15)。
2.如权利要求1所述的撬装式含油污水处理一体化装置，其特征在于处理后水罐(11)有上部清水出口d。
3.如权利要求1所述的撬装式含油污水处理一体化装置，其特征在于污油箱(6)有回收油出口e。
说明书
撬装式含油污水处理一体化装置
技术领域
本实用新型属于分离装置，特别是涉及一种撬装式含油污水处理一体化装置。
背景技术
含油废水主要来源于石油、石油化工、钢铁、焦化、煤气发生站、机械加工等工业部门。含油废水中所含的油类物质，包括天然石油、石油产品、焦油及其分馏物，以及食用动植物油和脂肪类。从对水体的污染来说，主要是石油和焦油。含油废水如果不加以回收处理，会造成浪费;排入河流、湖泊或海湾，会污染水体，影响水生生物生存;用于农业灌溉，则会堵塞土壤空隙，妨碍农作物生长。但现有的处理装置主要有：传统空压式气浮设备和普通溶气泵气浮设备。传统空压式气浮设备是通过空气压缩机及水泵向容器罐内注入空气与水，经搅拌后，增压输送到待分离液中，实现油水、固液分离;此技术形成的气泡大并且不稳定，致使处理效果一般，另外，存在装置庞大、能耗高的缺点。而普通溶气泵气浮设备采用溶气机将气液充分混和后通过增压经布气管路释放到待分离液中。此技术改变了传统的溶气方式，溶气效果好，形成气泡小，分离效果较好。但由于溶气机直接向布气管路中输送气泡存在布气不均匀，气泡利用低等缺陷。对于处理量较小时，在气泡最佳释放距离内1.5m，处理效果好。当处理量较大时，普通溶气气浮技术面临突破气泡最佳释放距离的问题，还不能达到稳定的处理效果。只有相应增大气浮设备来保证处理效果，致使气浮装置投资高、维护费用高。现有公开技术在一定程度解决了上述问题，但是由于结构设计不合量，出液硫化物含量较高，影响处理效果。
发明内容
本实用新型旨在于克服现有技术的不足，提供了一种处理效率高、成本低的撬装式含油污水处理一体化装置。

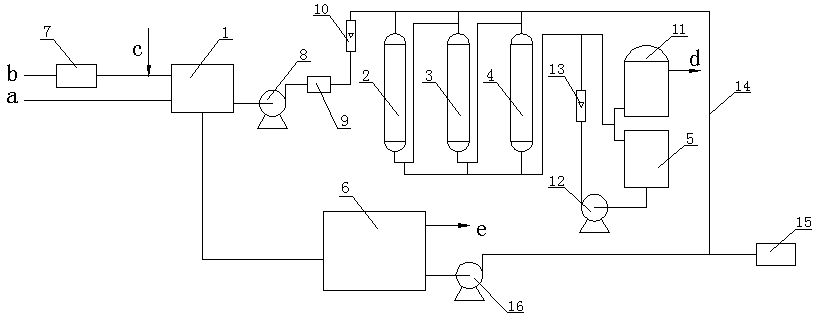

本实用新型的撬装式含油污水处理一体化装置，是在撬座上安装了衡压浅层气浮器、砂滤器、精滤器、中空超滤器、反冲洗水箱和污油箱构成，衡压浅层气浮器上设有溶气水入口a、沉降水管b经曝氧除硫罐与衡压浅层气浮器管路连接，在管路上设有加药口c;衡压浅层气浮器的出口管经提升泵、杀菌装置和流量控制器后依上进下出的次序管路串连了砂滤器、精滤器和中空超滤器后进入处理后水罐和反冲洗水箱。反冲洗水箱的出口管路经反洗水泵、流量计依下进上出的顺序均与中空超滤器、精滤器和砂滤器连接，中空超滤器、精滤器和砂滤器上出口经反冲洗水管路连接至沉降池;衡压浅层气浮器的下出口管路连接了污油箱、并经排污水泵至沉降池。
作为本实用新型的进一步改进，在处理后水罐有上部清水出口d。
作为本实用新型的进一步改进，在污油箱有回收油出口e。
使用本装置时，含油污水首先进入曝氧除硫装置，出水硫化物含量小于2mg/L，曝氧段出水进入衡压气浮装置进行油水、固液分离，出水含油量小于10mg/L，悬浮固体含量小于25mg/L;气浮段出水进入双滤料(海滤石与磁铁矿)过滤器，进行固液、分离，出水含油小于5mg/L，悬浮固体含量小于5mg/L;砂滤段出水进入精滤器(双层膨胀滤芯过滤器)，出水含油小于3mg/L，悬浮固体含量小于3mg/L，悬浮固体粒径中值小于2μm;精滤段出水进入缓冲水罐，经低压循环泵提升至膜分离装置(中空纤维超滤膜)进行固液分离。
本实用新型的撬装式含油污水处理一体化装置，采用先进的衡压气浮技术与膜技术结合而成，可以有效的处理含油废水，使处理后的水质达到无污染标准。而且本装置工作效率高、使用寿命长、占地面积小、全自动化的工作流程，减少了人力和物力。
