申请日2013.05.13
公开(公告)日2013.11.20
IPC分类号B07B1/28; F26B17/00
摘要
本实用新型公开一种物料脱水处理系统，包括脱水系统、过滤系统，所述脱水系统包括脱水机，连接在脱水机出水口的水槽，水槽连接换热器，所述过滤系统包括直线振动筛、圆形振动筛，所述脱水机的出料口通过软管连接直线振动筛的进料口，圆形振动筛的侧面设有进风口，直线振动筛的中间层出料口通过软管连接圆形振动筛的进料口，圆形振动筛的进风口通过软管连接鼓风机。本实用新型中物料进入脱水机脱水后经过直线振动筛处理，其较大和较小的物料由直线振动筛直接排出另作处理，中间层的良品物料再进入圆形振动筛进行再次处理，圆形振动筛有两层，对良品物料再次干燥等处理得到合格的物料。
权利要求书

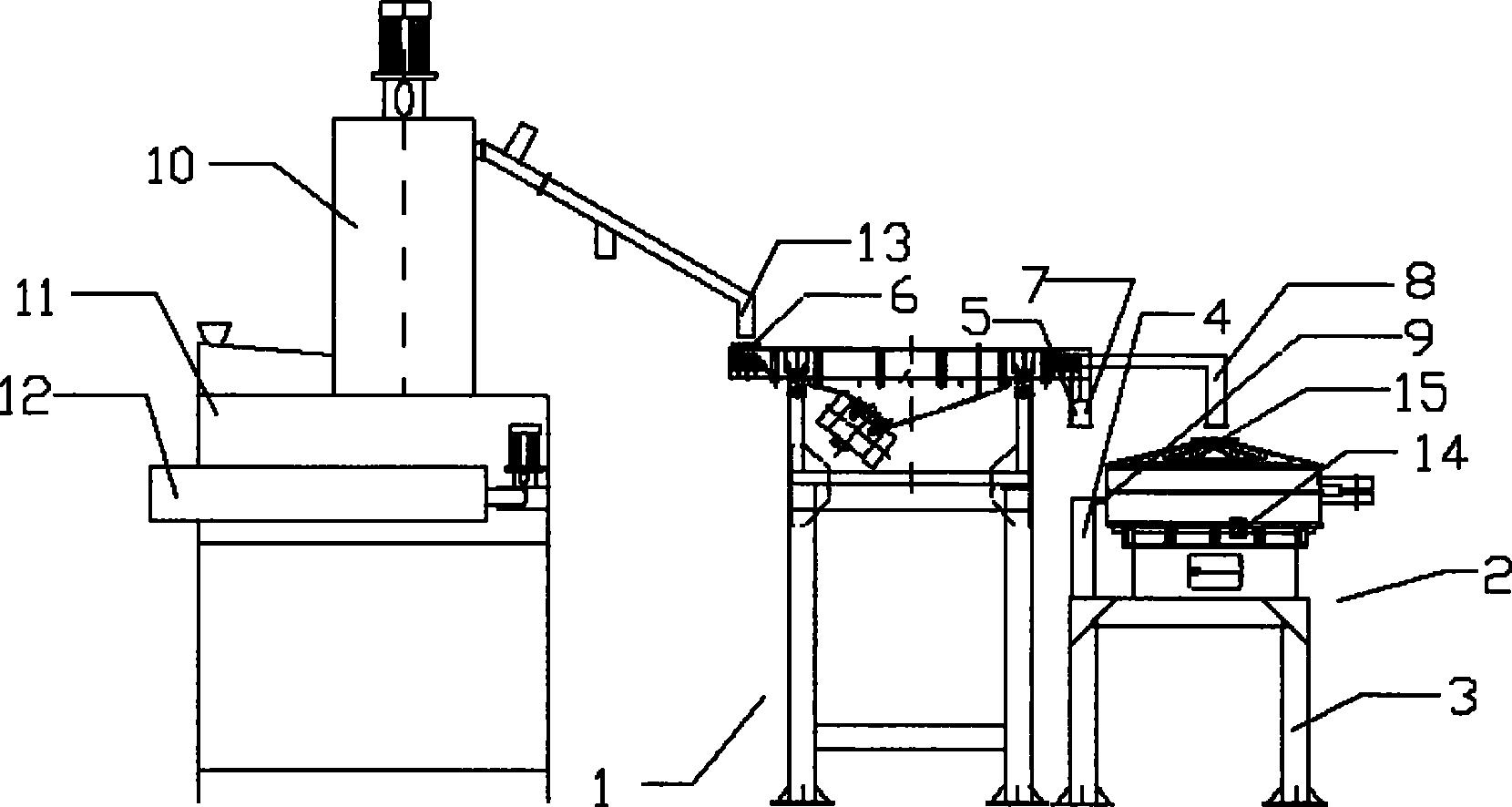

1.一种物料脱水处理系统，包括脱水系统、过滤系统，其特征在于： 所述脱水系统包括脱水机，连接在脱水机出水口的水槽，水槽连接 换热器，所述过滤系统包括直线振动筛、圆形振动筛，所述脱水机 的出料口通过软管连接直线振动筛的进料口，直线振动筛的筛箱通 过两层筛网分为三层，其侧壁上分别设有上层出料口、中间层出料 口、下层出料口，圆形振动筛的侧面设有进风口，圆形振动筛机架 上固定安装鼓风机，所述直线振动筛的中间层出料口通过软管连接 圆形振动筛的进料口，圆形振动筛的进风口通过软管连接鼓风机。
2.如权利要求1所述的物料脱水处理系统，其特征在于：所述直线 振动筛的进料口固定安装在筛体上。
说明书
一种物料脱水处理系统
技术领域
本实用新型涉及物料处理技术领域，具体涉及一种环物料脱水处 理系统。
背景技术
用于筛选物料的振动筛，能将不同颗粒大小的物料进行分选， 很多场合振动筛都是在其固有的使用范围内单独使用，现有部分场 合振动筛、脱水机等结合使用，但是其整个配置需要较大的场地， 空间需求大，造成空间利用不合理。
发明内容
本实用新型针对现有技术的不足之处，提供一种新的物料脱水 处理系统。
本实用新型解决现有技术问题的方案是：一种物料脱水处理系 统，包括脱水系统、过滤系统，所述脱水系统包括脱水机，连接在 脱水机出水口的水槽，水槽连接换热器，所述过滤系统包括直线振 动筛、圆形振动筛，所述脱水机的出料口通过软管连接直线振动筛 的进料口，直线振动筛的筛箱通过两层筛网分为三层，其侧壁上分 别设有上层出料口、中间层出料口、下层出料口，圆形振动筛的侧 面设有进风口，圆形振动筛机架上固定安装鼓风机，所述直线振动 筛的中间层出料口通过软管连接圆形振动筛的进料口，圆形振动筛 的进风口通过软管连接鼓风机。
作为上述方案的优选，所述直线振动筛的进料口固定安装在筛 体上。
与现有技术相比，本实用新型中脱水机出料口连接到直线振动 筛的进料口，直线振动筛的中间层出料口连接到圆形振动筛，当物 料进入脱水机脱水后经过直线振动筛处理，其较大和较小的物料由 直线振动筛直接排出另作处理，中间层的良品物料再进入圆形振动 筛进行再次处理，圆形振动筛有两层，对良品物料再次干燥等处理 得到合格的物料。
