申请日2013.08.06
公开(公告)日2014.02.19
IPC分类号C02F11/14
摘要
本实用新型公开了一种中心传动污泥浓缩装置，涉及一种污泥处理装置，具体为一种污泥浓缩装置，包括圆形污泥浓缩池，所述污泥浓缩池底部设置有斜坡，所述污泥浓缩池底部中央设置有储泥斗;所述污泥浓缩池中部设置有刮泥机;所述污泥浓缩池中上部中央设置有泥水斗，所述泥水斗之上设置有减速机;所述污泥浓缩池上部四周设置有一圈集水沟，所述污泥浓缩池顶部设置有泥水输入管和干粉投加装置。本实用新型集干粉投加、混合、泥水分离、污泥浓缩与刮泥于一体，占地少、投资省，适用于污泥含量不高、粘度小，并且难于浓缩的场合。
权利要求书

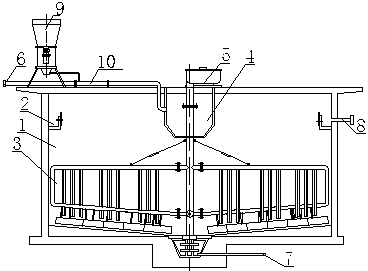

1.中心传动污泥浓缩装置，其特征在于：包括圆形污泥浓缩池，所述污泥浓缩池底部设置有斜坡，所述污泥浓缩池底部中央设置有储泥斗;所述污泥浓缩池中部设置有刮泥机;所述污泥浓缩池中上部中央设置有泥水斗，所述泥水斗之上设置有减速机;所述污泥浓缩池上部四周设置有一圈集水沟，所述污泥浓缩池顶部设置有泥水输入管和干粉投加装置。
2.根据权利要求1所述的中心传动污泥浓缩装置，其特征在于：所述斜坡在污泥浓缩池四周向中央倾斜，倾斜角度为8～12度。
3.根据权利要求1所述的中心传动污泥浓缩装置，其特征在于：所述储泥斗底部设置有浓缩污泥输出管。
4.根据权利要求1所述的中心传动污泥浓缩装置，其特征在于：所述泥水斗底部设置有若干圆孔。
5.根据权利要求1所述的中心传动污泥浓缩装置，其特征在于：所述泥水输入管与泥水斗连通。
6.根据权利要求1所述的中心传动污泥浓缩装置，其特征在于：所述集水沟内侧设置有一圈调节板。
7.根据权利要求1所述的中心传动污泥浓缩装置，其特征在于：所述集水沟外侧设置有出水管。
8.根据权利要求1所述的中心传动污泥浓缩装置，其特征在于：所述泥水输入管上设置静态管道混合器。
说明书
中心传动污泥浓缩装置
技术领域
本实用新型涉及一种中心传动污泥浓缩装置，涉及一种污泥处理装置，具体为一种污泥浓缩装置。
背景技术
现在的污泥浓缩装置结构复杂，设备多、占地大、投资高并且耗能高也不方便管理。
实用新型内容
本实用新型提供中心传动污泥浓缩装置，解决污泥浓缩装置结构复杂，设备多、占地大、投资高并且耗能高也不方便管理的问题。为解决上述问题，本实用新型采用如下技术方案：中心传动污泥浓缩装置，包括圆形污泥浓缩池，所述污泥浓缩池底部设置有斜坡，所述污泥浓缩池底部中央设置有储泥斗;所述污泥浓缩池中部设置有刮泥机;所述污泥浓缩池中上部中央设置有泥水斗，所述泥水斗之上设置有减速机;所述污泥浓缩池上部四周设置有一圈集水沟，所述污泥浓缩池顶部设置有泥水输入管和干粉投加装置。
所述斜坡在污泥浓缩池四周向中央倾斜，倾斜角度为8～12度。
所述储泥斗底部设置有浓缩污泥输出管。
所述泥水斗底部设置有若干圆孔。
所述泥水输入管与泥水斗连通。
所述集水沟内侧设置有一圈调节板。
所述集水沟外侧设置有出水管。
所述泥水输入管上设置静态管道混合器。
本实用新型优点在于：集泥水分离、污泥浓缩与刮泥于一体，结构简单，机械设备少、投资省、运行耗能低并且管理方便。
