申请日2013.08.06
公开(公告)日2014.01.15
IPC分类号C05F11/00; C02F11/02
摘要
一种蚯蚓处理纸浆污泥的净化器，包括放置在支架上的污泥容器，污泥容器上设有往复运动的布污泥车，污泥容器的外侧壁从上至下依次安装有分土板、支承板，所述分土板、支承板通过转轴固定在污泥容器上，污泥容器底部设有污泥排放口，污泥容器底部还连接有收土装置，所述收土装置为两段相连的V型板。本实用新型不仅能够处理纸浆污泥，而且能够生产出纯天然绿色有机肥料，化害为利，改善环境，适用于各种纸浆厂来用于治理污染废弃物。
权利要求书
1.一种蚯蚓处理纸浆污泥的净化器，包括放置在支架上的污泥容器，其特征是：污泥容器上设有往复运动的布污泥车，污泥容器的外侧壁从上至下依次安装有分土板、支承板，所述分土板、支承板通过转轴固定在污泥容器上，污泥容器底部设有污泥排放口，污泥容器底部还连接有收土装置，所述收土装置为两段相连的V型板。
2.根据权利要求1所述的一种蚯蚓处理纸浆污泥的净化器，其特征是：V型板之间的夹角为120～135°。
3.根据权利要求1所述的一种蚯蚓处理纸浆污泥的净化器，其特征是：所述分土板、支承板上均设有拉手。
说明书
一种蚯蚓处理纸浆污泥的净化器
技术领域
本实用新型涉及污泥处理装置领域，具体为一种蚯蚓处理纸浆污泥的净化器。
背景技术
纸浆污泥是造纸工业一大废弃物，通常污泥中含水量为70%～80%，含有大量的纤维，有机物含量在30%左右，一般仅含少量重金属成分;纸浆污泥不仅不能直接用于农业，而且带来对地表水和地下水污染的环境问题。人们过去对造纸污泥的处理，曾经采用焚烧、填埋和向海洋倾倒等办法，但处理结果并不理想。
近年来，人们又提出了采用生物净化污泥的方法，如中国专利申请号为200810042365. 5公告的“利用蚯蚓生物滤池处理城镇污水厂剩余污泥的方法”，该方法是构建蚯蚓生物滤池和接种蚯蚓，滤池内上、下层填装陶粒，同时，将蚯蚓均匀接种在陶粒中，滤池的底板开设分布均匀的孔洞，污泥从滤池顶端的布水器流经驯化成功的陶粒间的蚯蚓，在蚯蚓自身丰富的蛋白酶等酶系统作用下，将污泥有机质分解成自身和其他微生物的营养物质，从滤池底的孔洞流入沉淀池，收集脱水后得到的与蚓粪共存的、肥效强的土壤改良剂。这个方案有处理污泥的作用，但滤池结构复杂。因此需要简单有效、能够处理纸浆污泥的生物处理器。
实用新型内容
本实用新型所解决的技术问题在于提供一种蚯蚓处理纸浆污泥的净化器，以解决上述背景技术中提出的问题。
本实用新型所解决的技术问题采用以下技术方案来实现：

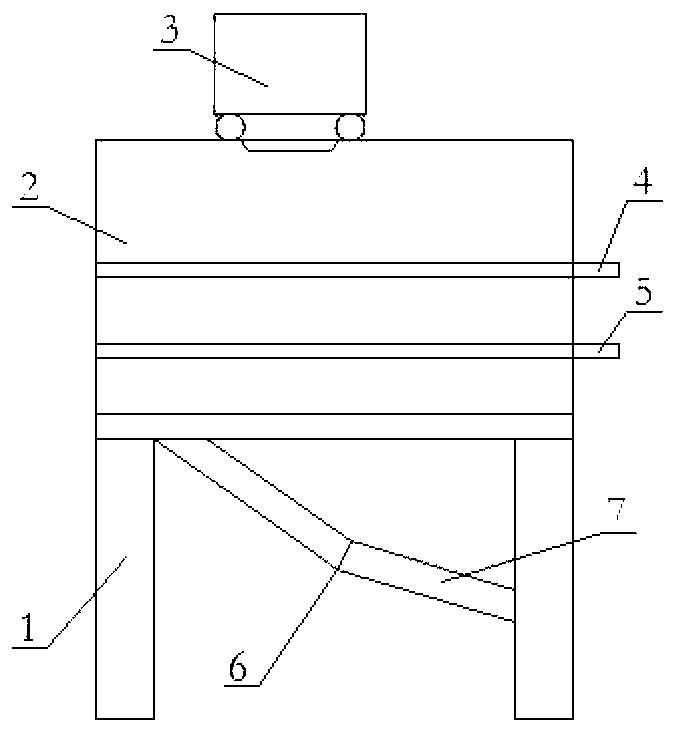

一种蚯蚓处理纸浆污泥的净化器，包括放置在支架上的污泥容器，污泥容器上设有往复运动的布污泥车，污泥容器的外侧壁从上至下依次安装有分土板、支承板，所述分土板、支承板通过转轴固定在污泥容器上，污泥容器底部设有污泥排放口，污泥容器底部还连接有收土装置，所述收土装置为两段相连的V型板。
进一步的，V型板之间的夹角为120～135°。
进一步的，所述分土板、支承板上均设有拉手。
有益效果
本实用新型不仅能够处理纸浆污泥，而且能够生产出纯天然绿色有机肥料，化害为利，改善环境，适用于各种纸浆厂来用于治理污染废弃物。
