申请日2013.08.07
公开(公告)日2014.06.11
IPC分类号B01D21/24
摘要
本实用新型公开了一种自压式污泥排出装置，包括安装于污水处理池底部的总管，总管的外壁左侧联通有若干根水平且间隔分布的支管，支管的外壁上设有倾斜朝下的通孔，总管的右侧中部设有出口管，出口管端部设有阀门。本实用新型结构设计新颖，通过在设计管子布局和管孔的排列方位，在水池水位的压力作用下配合控制阀门等结构，将沉淀于池底的污泥自动排出，无需动力，同时可以提高清理的效果。
权利要求书
1.一种自压式污泥排出装置，其特征在于：包括安装于污水处理池底部的总管，总管的外壁左侧联通有若干根水平且间隔分布的支管，支管的外壁上设有倾斜朝下的通孔，总管的右侧中部设有出口管，出口管端部设有阀门。
2.根据权利要求1所述的自压式污泥排出装置，其特征在于：所述的支管的端部封闭。
3.根据权利要求1所述的自压式污泥排出装置，其特征在于：所述的通孔优选锥孔，锥孔的扩口端为污泥的进口端。
说明书
一种自压式污泥排出装置
技术领域：
本实用新型涉及污水处理，尤其涉及一种自压式污泥排出装置。
背景技术：
污水处理池的底部通常会沉淀一部分污泥和杂质等，这部分污泥一般不容易清除，目前实际应用中通常是在污水处理池的底部设置污泥泵，每隔一段时间进行一次清除，但是不能对污水处理池的底部进行大面积的清除，清除的效果相对较差。
实用新型内容：
为了弥补现有技术问题，本实用新型的目的是提供一种自压式污泥排出装置，结构设计简单合理，可以方便的对污水处理池底部的污泥进行大面积的清除，清理的实际效果好。
本实用新型的技术方案如下：

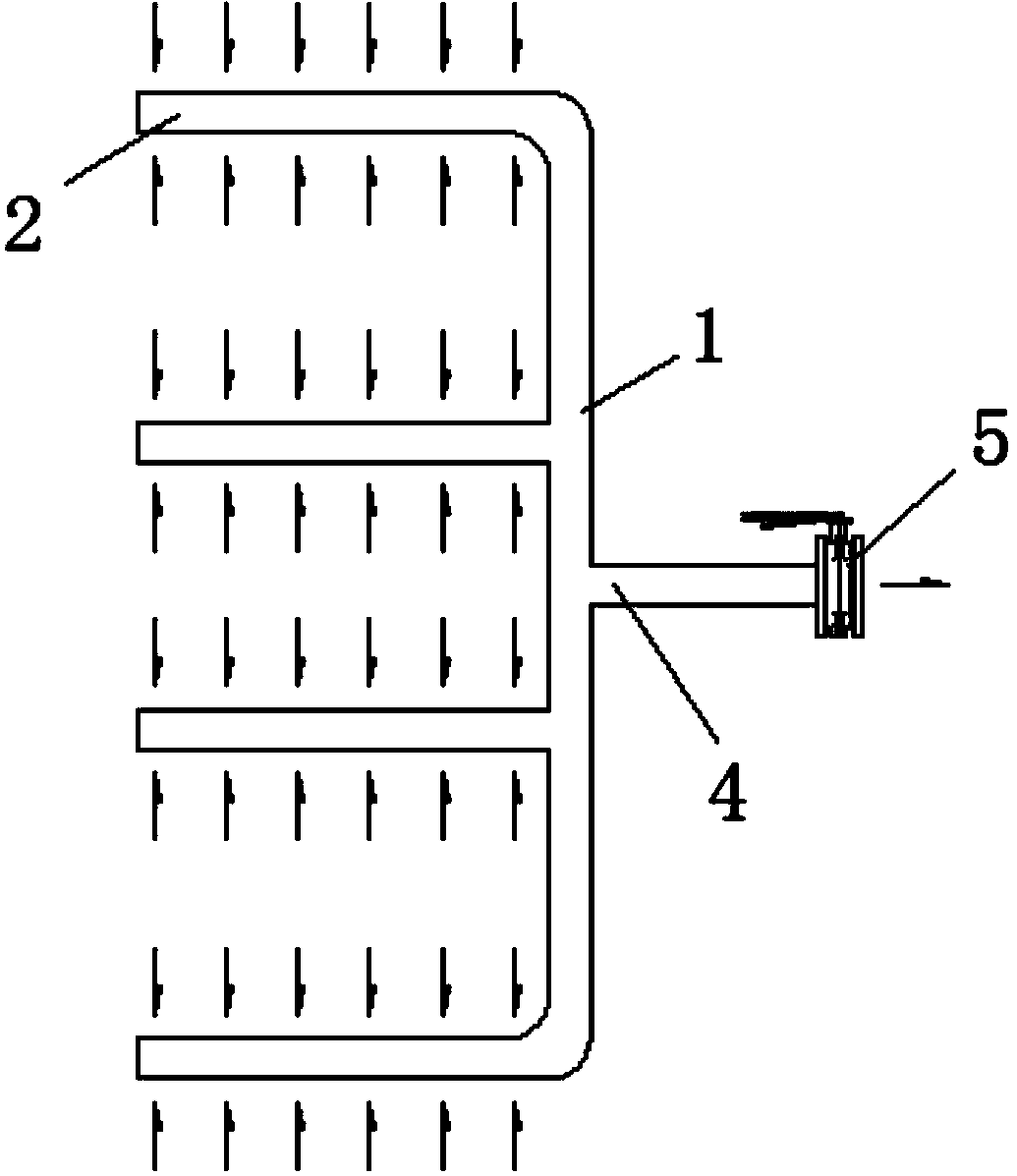

自压式污泥排出装置，其特征在于：包括安装于污水处理池底部的总管，总管的外壁左侧联通有若干根水平且间隔分布的支管，支管的外壁上设有倾斜朝下的通孔，总管的右侧中部设有出口管，出口管端部设有阀门。
所述的自压式污泥排出装置，其特征在于：所述的支管的端部封闭。
所述的自压式污泥排出装置，其特征在于：所述的通孔优选锥孔，锥孔的扩口端为污泥的进口端。
本实用新型的优点是：
本实用新型结构设计新颖，通过在设计管子布局和管孔的排列方位，在水池水位的压力作用下配合控制阀门等结构，将沉淀于池底的污泥自动排出，无需动力，同时可以提高清理的效果。
