申请日2013.08.07
公开(公告)日2014.01.22
IPC分类号C02F1/44; B01D61/18
摘要
本实用新型涉及一种工业废水处理用管式微滤膜过滤装置，包括支架，设于支架上的过滤组件，以及分别设于过滤组件沿过滤方向两端的污水进口和净水出口，其特征在于：过滤组件包括多个首尾顺次连接的膜管组件单元，膜管组件单元包括外管和设于外管中的微滤膜膜管，相邻膜管组件单元通过各自微滤膜膜管的连通而连通，污水进口与微滤膜膜管连通，净水出口与外管连通，污水进口的下游还设有错流循环泵。本过滤装置采用内进外出错流方式运行，减少未能透过微滤膜的颗粒在膜表面的堆积，保持过滤组件通量的稳定性，延长使用寿命。本过滤装置的进水为经絮凝、有效沉淀等方式处理后的工业废水，去除粒径在0.05μm以上的微粒，使出水水质达到RO膜进水要求。
权利要求书
1. 一种工业废水处理用管式微滤膜过滤装置，包括支架，设于支架上的过滤组件，以及分别设于所述过滤组件沿过滤方向两端的污水进口和净水出口，其特征在于：所述过滤组件包括多个首尾顺次连接的膜管组件单元，所述膜管组件单元包括外管和设于外管中的微滤膜膜管，相邻膜管组件单元通过各自微滤膜膜管的连通而连通，所述污水进口与所述微滤膜膜管连通，所述净水出口与所述的外管连通，所述污水进口的下游还设有错流循环泵。
2. 根据权利要求1所述的一种工业废水处理用管式微滤膜过滤装置，其特征在于：所述微滤膜膜管包括具有若干微孔的微孔滤管，所述微孔滤管表面及微孔中设有PVDF微滤膜。
3. 根据权利要求1所述的一种工业废水处理用管式微滤膜过滤装置，其特征在于：包括至少两组相互间并联的所述的过滤组件，各组过滤组件最上游膜管组件单元的微滤膜膜管相互连通;每组过滤组件中，各膜管组件单元的外管相互连通。
4. 根据权利要求1-3任一项所述的一种工业废水处理用管式微滤膜过滤装置，其特征在于：还包括分别与所述净水出口和各组过滤组件中膜管组件单元的外管相连通的反冲净水进口。
5. 根据权利要求4所述的一种工业废水处理用管式微滤膜过滤装置，其特征在于：所述过滤组件还包括与膜管组件单元的微滤膜膜管连通的错流流量计。
6. 根据权利要求4所述的一种工业废水处理用管式微滤膜过滤装置，其特征在于：还包括设于所述错流循环泵上游，与错流循环泵相连通的启动灌水槽，启动灌水槽与错流循环泵间设有启动灌水阀。
说明书
一种工业废水处理用管式微滤膜过滤装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种污水过滤装置。
背景技术
工业废水成为当今环境的重要污染源，其中的铅、酸物质对环境危害极大，尤其铅为一类污染物。例如铅酸蓄电池厂排放的污水中主要污染因子就是这类铅、酸等物质。现阶段通常使用PH调节、絮凝沉淀等净化工艺来处理此类污水，且上述净化工艺可通过一步净化器一次完成。但上述一步净化器处理后的水质并不能达到零排放的标准。为进一步实现零排放，必须将一步净化器处理后的水回收，例如制成蓄电池用纯水，即该纯水应达到RO膜前置水要求。目前通常在一步净化器之后加设石英砂过滤、活性炭过滤和中空纤维膜过滤系统，来对一步净化器处理后的水进行进一步的过滤，使达到RO膜的入水要求。上述中空纤维膜过滤系统主要依靠中空纤维膜工作，过滤结构存在强度低、寿命短、不易反洗和易堵塞的缺点。
发明内容
本实用新型克服了现有技术的不足，提供一种集分离、浓缩、清洗为一体，具有反洗功能，不易堵塞，操作方便，占地面积小，过滤结构强度高、使用寿命长，出水水质高的工业废水处理用管式微滤膜过滤装置。

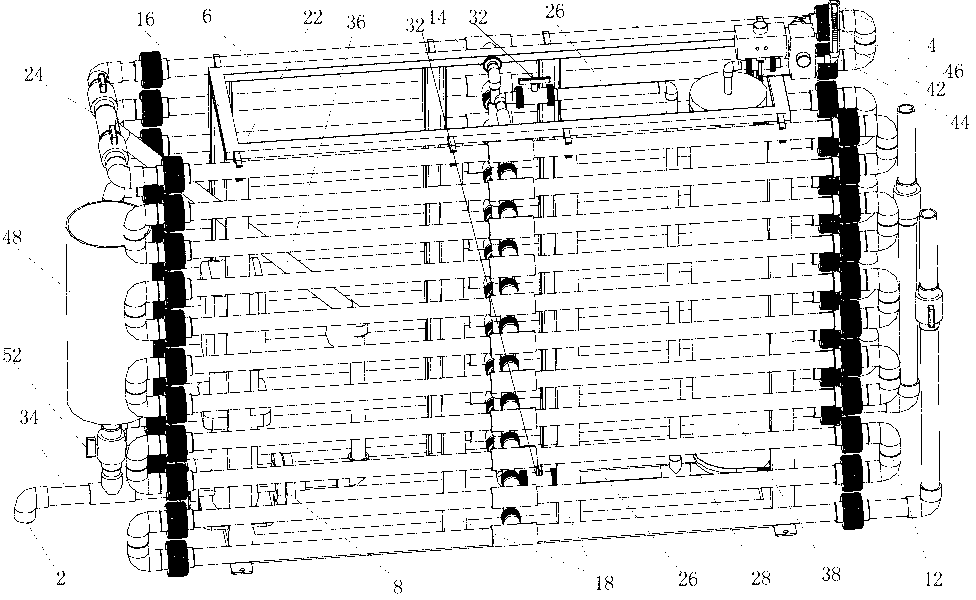

为达到上述目的，本实用新型采用的技术方案为：一种工业废水处理用管式微滤膜过滤装置，包括支架，设于支架上的过滤组件，以及分别设于所述过滤组件沿过滤方向两端的污水进口和净水出口，其特征在于：所述过滤组件包括多个首尾顺次连接的膜管组件单元，所述膜管组件单元包括外管和设于外管中的微滤膜膜管，相邻膜管组件单元通过各自微滤膜膜管的连通而连通，所述污水进口与所述微滤膜膜管连通，所述净水出口与所述的外管连通，所述污水进口的下游还设有错流循环泵。
优选的，所述微滤膜膜管包括具有若干微孔的微孔滤管，所述微孔滤管表面及微孔中设有PVDF微滤膜。
优选的，所述过滤装置包括至少两组相互间并联的所述的过滤组件，各组过滤组件最上游膜管组件单元的微滤膜膜管相互连通;每组过滤组件中，各膜管组件单元的外管相互连通。
优选的，所述过滤装置还包括分别与所述净水出口和各组过滤组件中膜管组件单元的外管相连通的反冲净水进口。
优选的，所述过滤组件还包括与膜管组件单元的微滤膜膜管连通的错流流量计。
优选的，所述过滤装置还包括设于所述错流循环泵上游，与错流循环泵相连通的启动灌水槽，启动灌水槽与错流循环泵间设有启动灌水阀。
本实用新型解决了背景技术中存在的缺陷，具有如下有益效果：
1.提供一种工业废水处理用管式微滤膜过滤装置，将经絮凝、有效沉淀等方式处理后的工业废水直接引入到本过滤装置中，进行进一步净化。本过滤装置可去除粒径在0.05μm以上的微粒，使出水水质达到RO膜进水要求，为实现低成本污水零排放创造了条件。尤其，本过滤装置中的膜管组件单元包括外管和设于外管中的微滤膜膜管，可采用内进外出错流方式运行，即从微滤膜膜管的内侧进水，经微滤膜过滤后由外侧排出，错流的高流速能将未能透过微滤膜的颗粒不断的带走，从而减少其在膜表面的堆积，长时间保持过滤组件通量的稳定性，并延长微滤膜膜管的使用寿命。
2.微滤膜膜管采用微孔滤管为支撑骨架，微孔滤管表面及微孔中形成有PVDF微滤膜的镶嵌式结构，使得微滤膜膜管具有优良的过滤性能，令出水可达RO膜进水水质要求，还具有足够的机械强度，良好的耐化学和耐温性能，不易发生膜剥离、脱落的情况。
3.本实用新型的过滤装置中可以设置至少两组并联的过滤组件，一方面使多组过滤组件同时工作，增加一定时间内的过滤量，提高过滤效率;另一方面如果遇到一组过滤组件中发生管道堵塞等故障情况，其他组的过滤组件还能正常进行工作。
4.本实用新型的过滤装置中还可以设置反冲洗装置，以便将已经镶嵌在微滤膜中的微粒冲冼出来，在错流过滤的基础上进一步延长微滤膜的使用寿命。
5.本实用新型的过滤装置中还可以设置启动灌水槽，当与污水进口连通的污水池中液面低于错流循环泵，致使错流循环泵作为空离心泵无法将污水提升时，可通过人工灌满启动水槽的方法来使错流循环泵泵体内充满液体，从而顺利启动错流循环泵提升污水。
6.本实用新型的过滤装置可以结合反冲洗等功能，从而集分离、浓缩、清洗为一体，装置操作方便，占地面积小，膜强度和膜管组件单元的强度高、使用寿命长，出水水质可达到RO膜进水要求，为铅酸蓄电池工厂实现污水零排放创造必要条件，具有一定的环境效益和经济效益。
