申请日2013.08.07
公开(公告)日2013.12.11
IPC分类号E21F5/02; B01D29/56
摘要
本发明提出一种污水循环处理系统及矿用机械，该污水循环处理系统用于煤矿用机械湿式除尘系统的污水处理，该污水循环处理系统包括用于第一滤水箱及用于将由该第一滤水箱过滤后的净水输送至该煤矿用机械湿式除尘系统的水泵，该第一滤水箱包括与该煤矿用机械湿式除尘系统污水排水口相连通的污水进水口、设置于该第一滤水箱中的过滤网及与该水泵相连通的净水排水口。污水循环处理系统可将原本由煤矿用机械湿式除尘系统排在作业工作面上的污水进行收集、过滤，再将过滤后的净水通过水泵泵送至煤矿用机械湿式除尘系统进行循环利用，这样既可以防止污水对作业工作面的损害，从而提高作业效率，又可将污水中的污泥等杂质滤除，减少了环境污染的发生。
权利要求书
1.一种污水循环处理系统，其用于煤矿用机械湿式除尘系统的污水处理，其特征在于，所述污水循环处理系统包括用于第一滤水箱(1)及 用于将由所述第一滤水箱(1)过滤后的净水输送至所述煤矿用机械湿式 除尘系统的水泵(9)，其中，所述第一滤水箱(1)包括与所述煤矿用机 械湿式除尘系统污水排水口相连通的污水进水口(11)、设置于所述第一 滤水箱(1)中的过滤网(12)及与所述水泵(9)相连通的净水排水口(13)， 污水通过所述污水进水口(11)进入所述第一滤水箱(1)中并经过所述 过滤网(12)过滤后由所述净水排水口(13)进入所述水泵(9)中，由 所述水泵(9)将净水泵送至所述煤矿用机械湿式除尘系统中。
2.根据权利要求1所述的污水循环处理系统，其特征在于，所述过 滤网(12)包括粗过滤网(121)及精过滤网(122)，所述粗过滤网(121) 固定在所述第一滤水箱(1)内，并将所述第一滤水箱(1)内分隔成污水 箱及粗过滤水箱，所述精过滤网(122)设置于所述粗过滤水箱中。
3.根据权利要求2所述的污水循环处理系统，其特征在于，所述精 过滤网(122)为圆筒形过滤网，其一端插入所述净水排水口(13)中; 或所述精过滤网(122)为圆盘形结构，其设置于所述净水排水口(13) 处。
4.根据权利要求2所述的污水循环处理系统，其特征在于，所述第 一滤水箱(1)的底部开设有排污口(14)及用于控制所述排污口(14) 开合的排污口控制机构。
5.根据权利要求4所述的污水循环处理系统，其特征在于，所述排 污口(14)包括第一排污口(141)及第二排污口(142)，所述第一排污 口(141)开设于所述污水箱底部，所述第二排污口(142)开设于所述粗 过滤水箱底部。
6.根据权利要求5所述的污水循环处理系统，其特征在于，所述污 水循环处理系统还包括用于支撑所述第一滤水箱(1)的第一支撑架(3) 及设置于所述第一滤水箱(1)下方的第一杂质运输车(4)。
7.根据权利要求6所述的污水循环处理系统，其特征在于，所述污 水循环处理系统还包括第一底座(2)，所述第一支撑架(3)的两端分别 与所述第一滤水箱(1)的底部及所述第一底座(2)相连接。
8.根据权利要求1所述的污水循环处理系统，其特征在于，所述第 一滤水箱(1)上设置排水阀(16)。
9.根据权利要求1所述的污水循环处理系统，其特征在于，所述第 一滤水箱(1)上还设置有用于向所述第一滤水箱(1)中进行补水的补水 接口(17)，及用于观察所述第一滤水箱(1)中水位情况的水位观测窗(18)。
10.根据权利要求6所述的污水循环处理系统，其特征在于，所述第 一滤水箱(1)中包括调节其角度的角度调节装置，所述角度调节装置包 括调节丝杠(51)、旋转轴(52)及调节架体(53)，所述调节丝杠(51) 设置于所述第一滤水箱(1)的侧壁上，所述旋转轴(52)固定在所述第 一支撑架(3)上，所述第一滤水箱(1)可转动的设置于所述旋转轴(52) 上，所述调节架体(53)一端与所述调节丝杠(51)相配合，另一端固定 在所述第一支撑架(3)上。

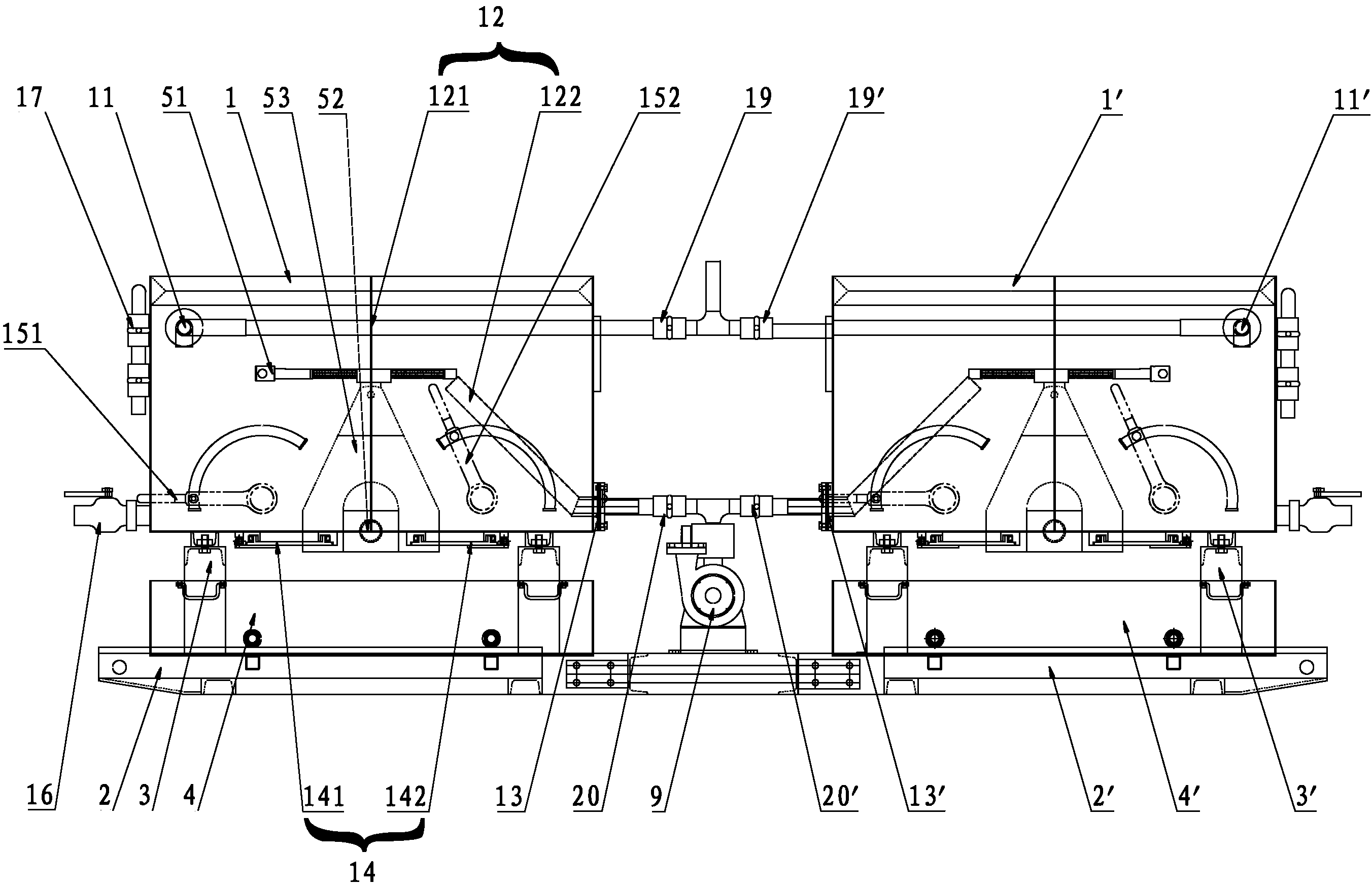

11.根据权利要求1-10中任一项所述的污水循环处理系统，其特征 在于，所述污水循环处理系统还包括与所述第一滤水箱(1)结构相同的 第二滤水箱(1’)，所述第二滤水箱(1’)的污水进水口(11’)与所 述煤矿用机械湿式除尘系统污水排水口相连通，所述第二滤水箱(1’) 的净水排水口(13’)与所述水泵(9)相连通，所述煤矿用机械湿式除 尘系统的污水排水口与所述污水进水口(11)及所述第二滤水箱(1’) 的所述污水进水口(11’)之间分别设置有第一污水阀(19)、第二污水 阀(19’)，所述水泵(9)与所述净水排水口(13)及所述第二滤水箱(1’) 所述净水排水口(13’)之间分别设置有第一净水阀(20)、第二净水阀 (20’)。
12.一种煤矿用机械，其特征在于，所述矿用机械设置有如权利要求 1-11中任一项所述的污水循环处理系统。
说明书
污水循环处理系统及煤矿用机械
技术领域
本发明涉及污水循环处理领域，尤其涉及一种污水循环处理系统及具 有该污水循环处理系统的煤矿用机械。
背景技术
目前，煤矿用机械湿式除尘系统应用非常广泛，在煤矿下排水设施比 较齐全的条件下作业已经得到了广大煤矿客户的认可并应用。然而，我国 大部分煤矿作业面的排水设施较差，煤矿用机械湿式除尘系统在运行过程 中，产生大量的除尘污水，严重影响煤矿设备的工作效率，主要有如下不 足：
1.煤矿用机械湿式除尘系统的污水排放在作业工作面，造成工作面 形成水害，严重影响工作面作业效率;
2.除尘污水中含有煤石、矿渣等污泥，排出矿井工作面后很难进行 过滤处理，造成环境污染。
因此，设计一种可将煤矿用机械湿式除尘系统排出的污水进行净化并 循环利用，从而提高工作面作业效率、减少环境污染的污水循环处理系统 成为急需解决的技术问题。
发明内容
为了克服现有技术的上述缺陷和不足，本发明的目的在于提供一种可 提高工作面作业效率、减少环境污染的污水循环处理系统。
该污水循环处理系统，其用于煤矿用机械湿式除尘系统的污水处理， 所述污水循环处理系统包括用于第一滤水箱及用于将由所述第一滤水箱 过滤后的净水输送至所述煤矿用机械湿式除尘系统的水泵，其中，所述第 一滤水箱包括与所述煤矿用机械湿式除尘系统污水排水口相连通的污水 进水口、设置于所述第一滤水箱中的过滤网及与所述水泵相连通的净水排 水口，污水通过所述污水进水口进入所述第一滤水箱中并经过所述过滤网 过滤后由所述净水排水口进入所述水泵中，由所述水泵将净水泵送至所述 煤矿用机械湿式除尘系统中。
进一步地，所述过滤网包括粗过滤网及精过滤网，所述粗过滤网固定 在所述第一滤水箱内，并将所述第一滤水箱内分隔成污水箱及粗过滤水 箱，所述精过滤网设置于所述粗过滤水箱中。
进一步地，所述精过滤网为圆筒形过滤网，其一端插入所述净水排水 口中;或所述精过滤网为圆盘形结构，其设置于所述净水排水口处。
进一步地，所述第一滤水箱的底部开设有排污口及用于控制所述排污 口开合的排污口控制机构。
进一步地，所述排污口包括第一排污口及第二排污口，所述第一排污 口开设于所述污水箱底部，所述第二排污口开设于所述粗过滤水箱底部。
进一步地，所述污水循环处理系统还包括用于支撑所述第一滤水箱的 第一支撑架及设置于所述第一滤水箱下方的第一杂质运输车。
进一步地，所述污水循环处理系统还包括第一底座，所述第一支撑架 的两端分别与所述第一滤水箱的底部及所述第一底座相连接。
进一步地，所述第一滤水箱上设置排水阀。
进一步地，所述第一滤水箱上还设置有用于向所述第一滤水箱中进行 补水的补水接口，及用于观察所述第一滤水箱中水位情况的水位观测窗。
进一步地，所述第一滤水箱中包括调节其角度的角度调节装置，所述 角度调节装置包括调节丝杠、旋转轴及调节架体，所述调节丝杠设置于所 述第一滤水箱的侧壁上，所述旋转轴固定在所述第一支撑架上，所述第一 滤水箱可转动的设置于所述旋转轴上，所述调节架体一端与所述调节丝杠 相配合，另一端固定在所述第一支撑架上。
进一步地，所述污水循环处理系统还包括与所述第一滤水箱结构相同 的第二滤水箱，所述第二滤水箱的污水进水口与所述煤矿用机械湿式除尘 系统污水排水口相连通，所述第二滤水箱的净水排水口与所述水泵相连 通，所述煤矿用机械湿式除尘系统的污水排水口与所述污水进水口及所述 第二滤水箱的所述污水进水口之间分别设置有第一污水阀、第二污水阀， 所述水泵与所述净水排水口及所述第二滤水箱所述净水排水口之间分别 设置有第一净水阀、第二净水阀。
本发明还提供一种设置有所述污水循环处理系统的煤矿用机械。
本发明的污水循环处理系统可将原本由煤矿用机械湿式除尘系统排 在作业工作面上的污水进行收集、过滤，再将过滤后的净水通过水泵泵送 至煤矿用机械湿式除尘系统进行循环利用，这样既可以防止污水对作业工 作面的损害，从而提高作业效率，又可将污水中的污泥等杂质滤除，减少 了环境污染的发生。
本发明提供的一种设有上述的污水循环处理系统的煤矿用机械，由于 上述的污水循环处理系统具有上述技术效果，因此，设有该污水循环处理 系统的煤矿用机械也具有相应的技术效果。
