申请日2013.08.07
公开(公告)日2014.02.26
IPC分类号C02F9/04
摘要
本实用新型属于废水处理设备技术领域，尤其是涉及一种制革废水的沉淀装置。它解决了现有设计不合理和处理效果差等技术问题。本制革废水的沉淀装置包括具有沉淀腔室的沉淀座，在沉淀座上设有分别与所述的沉淀腔室连通的废水进口和废水出口，在沉淀座内设有至少一块能将所述的沉淀腔室分隔成集水子腔和出水子腔的折板，所述的废水进口与集水子腔连通，废水出口与出水子腔连通，在折板的上部具有若干均匀分布的出水孔，在沉淀座底部设有至少一个与所述的集水子腔连通的排污口。本实用新型具有以下优点：设计更合理，结构更简单，安装或拆卸时简单方便，处理效果好且成本低。
权利要求书

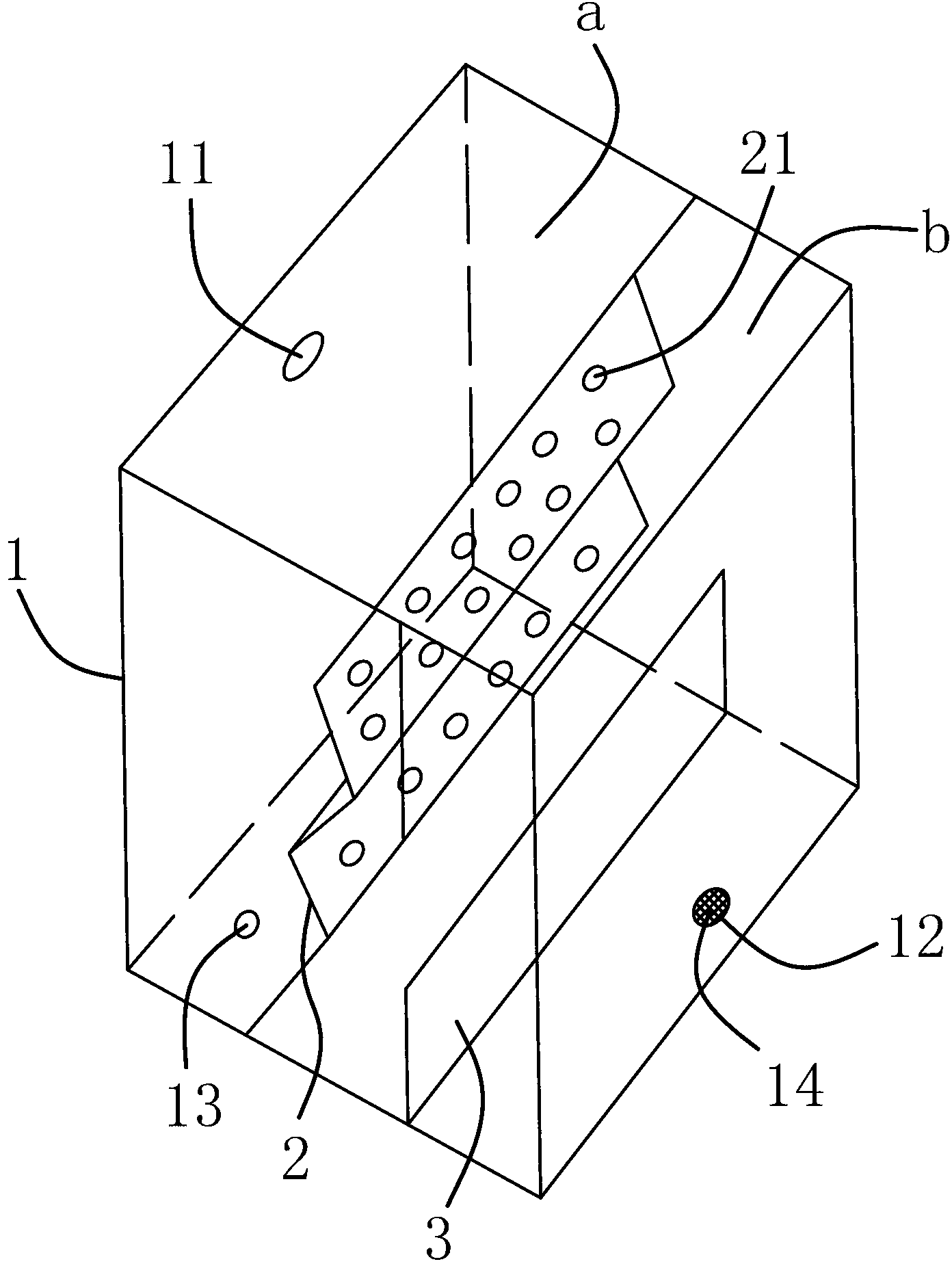

1.一种制革废水的沉淀装置，包括具有沉淀腔室的沉淀座(1)，在沉淀座(1)上设有分别与所述的沉淀腔室连通的废水进口(11)和废水出口(12)，其特征在于，所述的沉淀座(1)内设有至少一块能将所述的沉淀腔室分隔成集水子腔(a)和出水子腔(b)的折板(2)，所述的废水进口(11)与集水子腔(a)连通，废水出口(12)与出水子腔(b)连通，在折板(2)的上部具有若干均匀分布的出水孔(21)，在沉淀座(1)底部设有至少一个与所述的集水子腔(a)连通的排污口(13)。
2.根据权利要求1所述的制革废水的沉淀装置，其特征在于，所述的折板(2)两侧边与底边分别与沉淀座(1)密封固连。
3.根据权利要求1或2所述的制革废水的沉淀装置，其特征在于，所述的沉淀座(1)内还设有位于其底部的挡水板(3)，所述的挡水板(3)设置在出水子腔(b)内。
4.根据权利要求1或2所述的制革废水的沉淀装置，其特征在于，所述的沉淀座(1)上设有位于废水出口(12)处的过滤网(14)。
5.根据权利要求1或2所述的制革废水的沉淀装置，其特征在于，所述的折板(2)与沉淀座(1)之间通过可拆结构相连。
6.根据权利要求5所述的制革废水的沉淀装置，其特征在于，所述的可拆结构包括若干设置在沉淀座(1)上的螺钉，在折板(2)上设有若干螺孔，所述的螺钉与螺孔一一对应且螺纹连接。
7.根据权利要求6所述的制革废水的沉淀装置，其特征在于，所述的折板(2)为一次成型结构。
说明书
制革废水的沉淀装置
技术领域
本实用新型属于废水处理设备技术领域，尤其是涉及一种制 革废水的沉淀装置。
背景技术
制革废水主要来源于鞣前准备，鞣制和其他湿加工工段。污染 最重的是脱脂废水、浸灰脱毛废水、铬鞣废水，这3种废水约占总 废水量的50%，但却包含了绝大部分的污染物;目前国内外对有机 废水的处理基本上采用物理化学和生物处理相结合的工艺流程。为 了降低废水的污染负荷量，在进行生物处理之前，需对其进行物理 的和化学的处理。其中物理处理法包括：重力沉降、过滤和气浮法 等;化学处理法包括：化学中和法，混凝沉淀法、化学氧化还原法 等。在皮革加工过程中，原料利用率比较低，一般只有20%左右的 原料皮转化成革，其余80%变成了废物或副产品，大量的蛋白质和 脂肪都转移到废水、废渣中。皮革的生产要经过浸水、浸灰脱毛、 脱灰、浸酸、鞣制、中和、加脂、染色等多种复杂的物理化学过程， 使用了大量的化工材料，如酸、碱、盐、硫化钠、石灰、表面活性 剂、铬鞣剂、加脂剂、染料、有机助剂等，除一部分被吸收外，很 大一部分进入废水中造成污染。为了能提高制革废水的处理效果， 为此，人们进行了长期的探索，提出了各种各样的解决方案。
例如，中国专利文献公开了一种清洁盘式废水处理装置[申请 号：200920233369.1]，设有一个废水处理筒体,在废水处理筒体内 至少设置有一组清洁机组,所述的清洁机组包括两个并排设置的清 洁盘,两个清洁盘之间空腔为过滤前池,两个清洁盘外侧的空腔为 过滤后池,过滤前池的一侧通过进水通道与进水口相通,过滤前池 的另一侧与设在废水处理筒体上的排污口相通,在过滤后池内设有 向清洁盘喷水的喷水管,过滤后池与排水口相通,在清洁盘体外缘 至少设三个支撑轴,支撑轴上装有支撑滚轮,通过电机带动清洁盘 旋转。
上述的方案在一定程度上提高了制革废水的处理效果，特别是 对废水连续的过滤效率，但是，该方案还至少存在以下缺陷：废水 处理效果差，无法达到排放的标准。
发明内容
本实用新型的目的是针对上述问题，提供一种结构简单且处 理效果好的制革废水的沉淀装置。
为达到上述目的，本实用新型采用了下列技术方案：本制革 废水的沉淀装置包括具有沉淀腔室的沉淀座，在沉淀座上设有分 别与所述的沉淀腔室连通的废水进口和废水出口，其特征在于， 所述的沉淀座内设有至少一块能将所述的沉淀腔室分隔成集水子 腔和出水子腔的折板，所述的废水进口与集水子腔连通，废水出 口与出水子腔连通，在折板的上部具有若干均匀分布的出水孔， 在沉淀座底部设有至少一个与所述的集水子腔连通的排污口。
在上述的制革废水的沉淀装置中，所述的折板两侧边与底边 分别与沉淀座密封固连。
在上述的制革废水的沉淀装置中，所述的沉淀座内还设有位 于其底部的挡水板，所述的挡水板设置在出水子腔内。
在上述的制革废水的沉淀装置中，所述的沉淀座上设有位于 废水出口处的过滤网。
在上述的制革废水的沉淀装置中，所述的折板与沉淀座之间 通过可拆结构相连。给结构安装和拆卸简单方便。
在上述的制革废水的沉淀装置中，所述的可拆结构包括若干 设置在沉淀座上的螺钉，在折板上设有若干螺孔，所述的螺钉与 螺孔一一对应且螺纹连接。
在上述的制革废水的沉淀装置中，所述的折板为一次成型结 构。该结构其结构强度高。
与现有的技术相比，本实用新型的优点在于：设计更合理， 结构更简单，安装或拆卸时简单方便，处理效果好且成本低。
