申请日2013.08.07
公开(公告)日2014.02.19
IPC分类号C02F9/02
摘要
本实用新型公开了一种含油废水深度处理装置，涉及一种污水处理设备，特别是涉及一种中水回用设备。包括横向卧式设置且具有圆筒内腔的箱体，所述箱体内腔由隔板分隔成固液分离室、油水分离室和过滤室;所述固液分离室上部设置有进水室而下部固定安装有加压泵，所述进水室上部连接有进水管并在进水管下方设置滤网;所述进水室与油水分离室上部通过连通管连通;所述油水分离室由折板分隔成底部连通的隔油室和整流渠，所述隔油室中部连接排油口而底部连接排泥管，所述过滤室下部设置有出水管;所述隔油室的内部设置有微气泡发生器，所述过滤室从上至下设置有布水槽、纤维球滤料、鹅卵石、滤板和滤头。本实用新型集隔渣、油水分离与过滤为一体。
权利要求书
1.含油废水深度处理装置，其特征在于：包括横向卧式设置且具有圆筒内腔的箱体，所述箱体内腔由隔板分隔成固液分离室、油水分离室和过滤室;所述固液分离室上部设置有进水室而下部固定安装有加压泵，所述进水室上部连接有进水管并在进水管下方设置滤网;所述进水室与油水分离室上部通过连通管连通;所述油水分离室由折板分隔成底部连通的隔油室和整流渠;所述隔油室中部连接排油口而底部连接排泥管，所述隔油室的内部设置有微气泡发生器;所述过滤室从上至下设置有布水槽、纤维球滤料、鹅卵石、滤板和滤头，所述过滤室下部设置有出水管;所述过滤室中部连接排泥管。
2.根据权利要求1所述的含油废水深度处理装置，其特征在于：所述进水室、油水分离室和过滤室的顶部均设置有检修孔。
3.根据权利要求1所述的含油废水深度处理装置，其特征在于：所述油水分离室和过滤室上部设置有排气管。
4.根据权利要求1所述的含油废水深度处理装置，其特征在于：所述油水分离室设置有加热器。
5.根据权利要求1所述的含油废水深度处理装置，其特征在于：所述油水分离室设置有集油槽。
6.根据权利要求1所述的含油废水深度处理装置，其特征在于：所述布水槽为锯齿形布水槽。
7.根据权利要求1所述的含油废水深度处理装置，其特征在于：所述纤维球滤料填装高度为350～1550毫米。
8.根据权利要求1所述的含油废水深度处理装置，其特征在于：所述鹅卵石填装高度为50～500毫米，鹅卵石直径为16～32毫米。
9.根据权利要求1所述的含油废水深度处理装置，其特征在于：所述布水槽与整流渠连通。
说明书

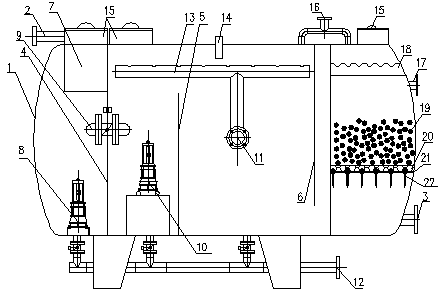

含油废水深度处理装置
技术领域
本实用新型为含油废水处理设备，具体地说是含油废水深度处理装置。
背景技术
随着城镇化的发展，宾馆、酒店、食堂的规模日益扩大，餐饮废水这一污染源是造成城市周围水体污染的主要原因之一。现在技术的隔油设备可见专利文献CN201305481Y的记载，它解决了隔油池池水分离效果不好，浮油不便于清除的问题。然而，这种结构属于立体式构造，密封性能差，油水面和排污面处于胶着状态，层次不清，难以准确地分离油脂层;再者，隔除油脂的刮油装置需要由电机驱动传动机构，这种机械式的隔油主要部件，在不良油脂的工作环境中，经常产生各种故障，检修困难，还会自身地制造死角排油死角，隔油效果不理想，并且隔出的废水还是不能回收利用。
实用新型内容
为了解决现有技术存在的问题，本实用新型提供一种密封性能优良、安全性高、排油排污彻底、无排油死角、无机构传动的含油废水深度处理装置。为了实现以上目的，本实用新型的技术方案如下：含油废水深度处理装置，包括横向卧式设置且具有圆筒内腔的箱体，所述箱体内腔由隔板分隔成固液分离室、油水分离室和过滤室;所述固液分离室上部设置有进水室而下部固定安装有加压泵，所述进水室上部连接有进水管并在进水管下方设置滤网;所述进水室与油水分离室上部通过连通管连通;所述油水分离室由折板分隔成底部连通的隔油室和整流渠;所述隔油室中部连接排油口而底部连接排泥管，所述隔油室的内部设置有微气泡发生器;所述过滤室从上至下设置有布水槽、纤维球滤料、鹅卵石、滤板和滤头，所述过滤室下部设置有出水管;所所述过滤室中部连接排泥管。
所述进水室、油水分离室和过滤室的顶部均设置有检修孔。
所述油水分离室和过滤室上部设置有排气管。
所述油水分离室设置有加热器。
所述油水分离室设置有集油槽。
所述布水槽为锯齿形布水槽。
所述纤维球滤料填装高度为350～1550毫米。
所述鹅卵石填装高度为50～500毫米，鹅卵石直径为16～32毫米。
所述布水槽与整流渠连通。
本实用新型的优点在于：采用卧式圆柱体设计，密封性能优良，杜绝了臭气味的产生;抗压性能增强，提高了设备使用的安全性能，还可以便利的加长本设备以增加设备的处理量，同等处理量设备体积更小，成本更低;采用圆弧形结构更加密封，处理效果更佳，生产工艺简单、成本更低，油水面和排污面由于处于圆弧状态，有利于形成汇集面，致使排油和排污更彻底;排油时采用加压提升水面的方式，效果彻底、无排油死角;因为没有机械等传动机构，结构简单，杜绝了各种故障的产生，最后采用纤维球滤料过滤，过滤后的水含油量极低，可以回用。
