申请日2013.08.07
公开(公告)日2014.02.26
IPC分类号C02F9/14
摘要
本实用新型提供了一种新型皮革废水处理池，属于皮革加工技术领域。它解决了现有新型皮革废水处理池很难将废水处理干净等技术问题。本新型皮革废水处理池包括依次设置的第一沉淀池、厌氧反应池和好氧反应池，厌氧反应池为密封池，厌氧反应池和好氧反应池之间还设有第二沉淀池，厌氧反应池内还设有能检测厌氧反应池内水温且在水温低于设定值时加热水的温度检测控制机构，好氧反应池内设有能持续将氧气输入好氧反应池内污水中的供氧机构。本实用新型具有将废水完全净化干净，保证排放出去的水符合国家标准的优点。
权利要求书

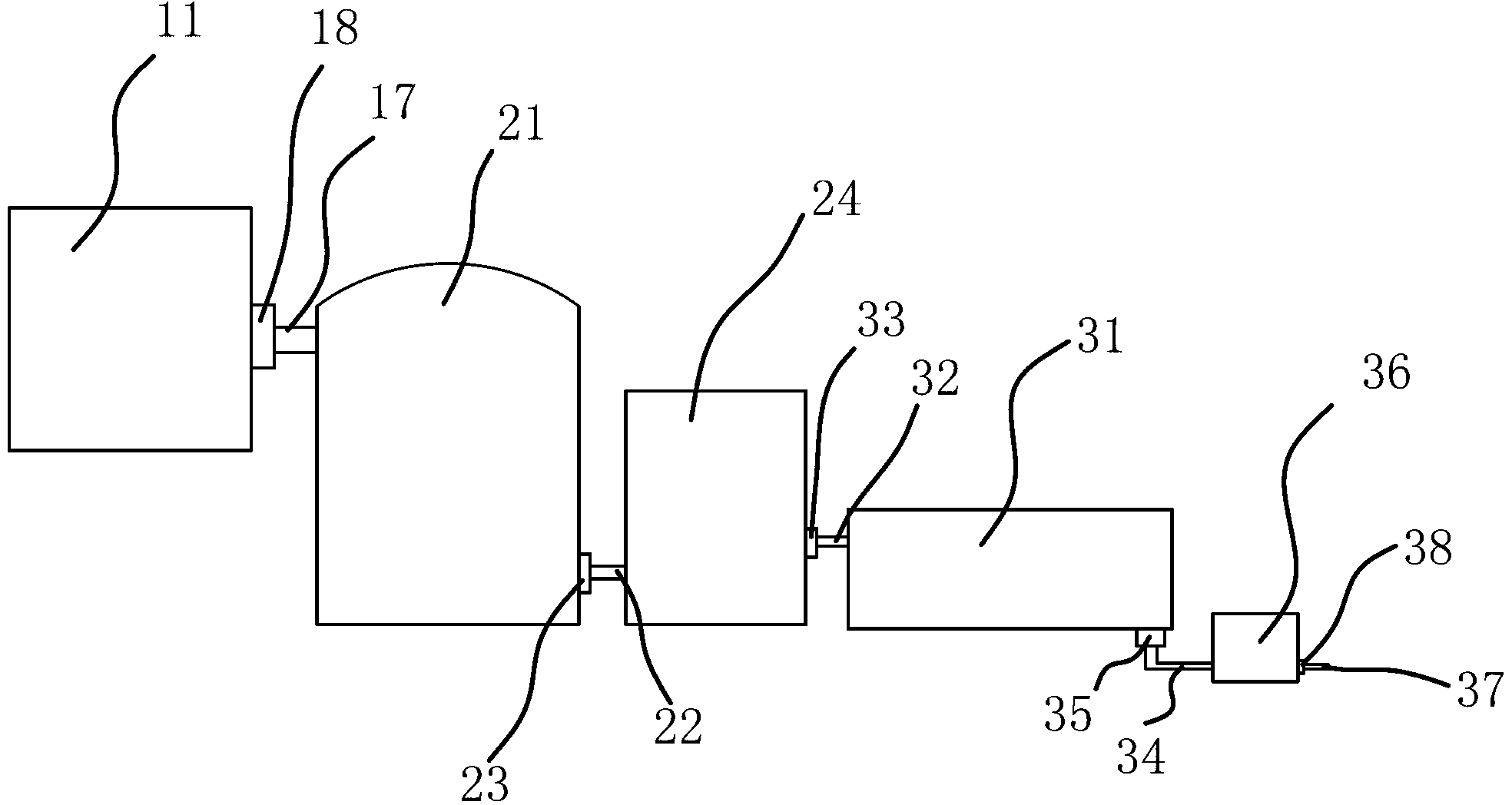

1.一种新型皮革废水处理池，其特征在于，本皮革废水处理池包括依次设置的第一沉淀池(11)、厌氧反应池(21)和好氧反应池(31)，所述的厌氧反应池(21)为密封池，所述的第一沉淀池(11)和厌氧反应池(21)之间通过管道一(17)连通，所述的管道一(17)上设置有阀门一(18)，所述的厌氧反应池(21)和好氧反应池(31)之间还设有第二沉淀池(24)，所述的第二沉淀池(24)和厌氧反应池(21)通过管道二(22)连通，所述的管道二(22)上设置有阀门二(23)，所述的第二沉淀池(24)和好氧反应池(31)之间通过管道三(32)连通，所述的管道三(32)上设有阀门三(33)，所述的好氧反应池(31)上还连通有管道四(34)，所述的管道四(34)的另一端与第三沉淀池(36)连通，所述的管道四(34)上设有阀门四(35)，所述的第三沉淀池(36)上还设有出水管(37)，所述的出水管(37)上设有阀门五(38)，所述的厌氧反应池(21)内还设有能检测厌氧反应池(21)内水温且在水温低于设定值时加热水的温度检测控制机构，所述的好氧反应池(31)内设有能持续将氧气输入好氧反应池(31)内废水中的供氧机构。
2.根据权利要求1所述的新型皮革废水处理池，其特征在于，所述的温度检测控制机构包括温度传感器、控制器和加热棒，所述的温度传感器和加热棒均固定在厌氧反应池(21)内，所述的温度传感器与控制器连接，所述的控制器与加热棒连接。
3.根据权利要求1所述的新型皮革废水处理池，其特征在于，所述的供氧机构包括充气泵(42)和输氧管(41)，所述的输氧管(41)固定在好氧反应池(31)内，所述的输氧管(41)的一端为进气端，所述的进气端穿出好氧反应池(31)与充气泵(42)的充气端连通固定，所述的输氧管(41)的另一端为密封端，所述的输氧管(41)上开设有若干出气口，所述的出气口的开口朝下。
4.根据权利要求1所述的新型皮革废水处理池，其特征在于，所述的第一沉淀池(11)位于开口的一端的池壁上固定有导流板(12)，所述的导流板(12)具有向下倾斜的导流面，所述的导流面的末端固定有滤网(13)，所述的第一沉淀池(11)的池底面为斜面，所述的池底面与导流板(12)的导流面平行，所述的池底面的最低端开设有淤泥槽(14)，所述的第一沉淀池(11)的一侧池壁上开设有清淤口，所述的第一沉淀池(11)的池壁上还开设有出水口(15)，所述的出水口(15)位于淤泥槽(14)的上方，所述的出水口(15)位于第一沉淀池(11)内固定有过滤片(16)。
5.根据权利要求4所述的新型皮革废水处理池，其特征在于，所述的第一沉淀池(11)的中部还固定有铁丝网(19)。
6.根据权利要求3所述的新型皮革废水处理池，其特征在于，所述的输氧管(41)呈螺旋状。
说明书
一种新型皮革废水处理池
技术领域
本实用新型属于皮革加工领域，涉及一种新型皮革废水处理 池。
背景技术
近年来，由于人们的生活水平的逐渐提高，国家对环境保护 的政策法规的逐渐完善，对环境保护的宣传力度不断加大，企业 对环境保护的意识不断加强，都意识到环保的重要性，污染治理 不搞不行，有很多私有企业的污水治理都是自发的、自愿的自行 投资，搞了污染治理设施，并且都能很好的将污染治理设施正常 运行。现在皮革行业都已经意识到了污染治理的重要性，皮革行 业有句行话说“水里捞金”是非常形象的，由于制革生产的湿加 工都是在水中进行的，很多的皮革化工原料都要加到水中，而制 革生产中的原料皮又不可能将水中的化工原料吸收完全，而且有 的化工原料吸收率特别低，如制革生产中的浸灰脱毛工序，所使 用的石灰、硫化钠和硫氢化钠的吸收率只有约10～30%，从转鼓 中排出时硫化物有3000多mg/l，COD高达十几万mg/l;还有从 原料皮中溶解下来的蛋白质能过分解以后，释放出来的氨氮浓度 也特别高，致使经处理过的污水中的氨氮含量比没有处理前的氨 氮含量还高;另外在加工皮革时所使用的表面活性剂被排放到废 水后，不但比较难去除，还影响到了微生物的生长;在制革过程 中还使用了重金属铬，它回收回来后没有人要，用到制革过程中 影响成品革的质量，不回收随着制革污泥排放到环境中又是危险 废弃物等等。皮革废水中污染物组成复杂，综合废水的处理方法 也很多，有生化工艺和物化等方法。
国内皮革废水处理通常采用物化处理和生化处理相结合的方 法，此法投资省，运行费用低，能够稳定达标排放。一般对废水 先进性物理处理，使得废水的环境适合微生物生存，在进行生化 处理使得废水符合国家标准，目前的生化处理比较单一，由于皮 革废水的组成比较复杂，因此通过单一的生化处理很难将废水处 理干净并符合国家标准，并且单一的生化处理需要的时间较长， 效率较低，不适合废水排水量较大的企业。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了 一种新型皮革废水处理池，本实用新型解决的技术问题是通过多 层生化处理能快速、有效的净化废水。
本实用新型的目的可通过下列技术方案来实现：一种新型皮 革废水处理池，其特征在于，本新型皮革废水处理池包括依次设 置的第一沉淀池、厌氧反应池和好氧反应池，所述的厌氧反应池 为密封池，所述的第一沉淀池和厌氧反应池之间通过管道一连通， 所述的管道一上设置有阀门一，所述的厌氧反应池和好氧反应池 之间还设有第二沉淀池，所述的第二沉淀池和厌氧反应池通过管 道二连通，所述的管道二上设置有阀门二，所述的第二沉淀池和 好氧反应池之间通过管道三连通，所述的管道三上设有阀门三， 所述的好氧反应池上还连通有管道四，所述的管道四的另一端与 第三沉淀池连通，所述的管道四上设有阀门四，所述的第三沉淀 池上还设有出水管，所述的出水管上设有阀门五，所述的厌氧反 应池内还设有能检测厌氧反应池内水温且在水温低于设定值时加 热水的温度检测控制机构，所述的好氧反应池内设有能持续将氧 气输入好氧反应池内污水中的供氧机构。
本新型皮革废水处理池的工作原理如下：废水先经第一沉淀 池进行初处理，将废水中物理杂质去除，再将废水通过管道一输 送至厌氧反应池内，厌氧反应池为密封池能保证厌氧生物的生存 环境，同时厌氧生物对温度的要求相对较苛刻，通过温度检测控 制机构能使得厌氧反应池内的废水始终保持在适当温度，保证厌 氧反应池的处理效率;接着将厌氧反应池处理完的废水通过管道 二输送至第二沉淀池进行沉淀处理，将在厌氧反应池中产生的物 理杂质去除;再接着将废水通过管道三输送至好氧反应池内，通 过好氧生物进行生物净化，供氧机构能增加供氧机构内废水的氧 气含量，增加净化效率，再将处理完的废水通过管道四输送至第 三沉淀池将在好氧反应池中产生的物理杂质去除，最后通过管道 五将处理完的符合标准的水排放出去。通过控制阀门一、阀门二、 阀门三、阀门四和阀门五来控制个阶段处理污水的时间，通过第 二沉淀池能避免厌氧反应池和好氧反应池之间的干涉。
在上述的新型皮革废水处理池中，所述的温度检测控制机构 包括温度传感器、控制器和加热棒，所述的温度传感器和加热棒 均固定在厌氧反应池内，所述的温度传感器与控制器连接，所述 的控制器与加热棒连接。温度传感器能感应好氧反应池废水的温 度并将信号传至控制器，控制器感应到温度低于设计温度时打开 加热棒加热厌氧反应池内废水的温度，当控制器感应到温度超过 设计温度时关闭加热棒，使得厌氧反应池内废水的温度始终保持 在适当温度内，保证厌氧反应池内废水的处理速度。
在上述的新型皮革废水处理池中，所述的供氧机构包括充气 泵和输氧管，所述的输氧管固定在好氧反应池内，所述的输氧管 的一端为进气端，所述的进气端穿出好氧反应池与充气泵的充气 端连通固定，所述的输氧管的另一端为密封端，所述的输氧管上 开设有若干出气口，所述的出气口的开口朝下。充气泵将空气冲 入输氧管内，空气通过出气口出去，输氧管位于废水内，空气会 进入水中并部分溶于废水中，增加废水中氧气的含量，出气口的 开口朝下能增加空气停留在水中的时间，增加好氧反应池的使用 效率。
在上述的新型皮革废水处理池中，所述的第一沉淀池位于开 口的一端的池壁上固定有导流板，所述的导流板具有向下倾斜的 导流面，所述的导流面的末端固定有滤网，所述的第一沉淀池的 池底面为斜面，所述的池底面与导流板的导流面平行，所述的池 底面的最低端开设有淤泥槽，所述的第一沉淀池的一侧池壁上开 设有清淤口，所述的第一沉淀池的池壁上还开设有出水口，所述 的出水口位于淤泥槽的上方，所述的出水口位于第一沉淀池内固 定有过滤片。导流板将废水引导至第一沉淀池内，防止废水将池 底的淤泥搅浑，设置在导流面上的滤网将较大的颗粒过滤，降低 第一沉淀池内清理淤泥的频率，沉淀下来的淤泥沿着池底面滑落 至淤泥槽内聚集，将淤泥聚集在淤泥槽内防止淤泥因水的扰动重 新漂浮起来，也方便将淤泥从清淤口清理出去，增加第一沉淀池 的使用效率;出水口与管道一相连通，出水口位于淤泥槽的上方 防止废水进入厌氧反应池内时将淤泥带入。
在上述的新型皮革废水处理池中，所述的第一沉淀池的中部 还固定有铁丝网。第一沉淀池内废水中的毛絮由于较轻很难沉淀 在池底，设置铁丝网能使废水中的毛絮缠绕在铁丝网上，减少第 一沉淀池处理后废水中的杂质。
在上述的新型皮革废水处理池中，所述的输氧管呈螺旋状。 输氧管的长度增加，能使更多的氧气溶于水中，增加好氧菌的活 力和数量，加快废水处理的速度和提高废水处理的质量，提高效 率。
与现有技术相比，本新型皮革废水处理池通过厌氧反应池和 好氧反应池的双重生物净化将废水完全净化干净，保证排放出去 的水符合国家标准的优点。
