申请日2013.08.06
公开(公告)日2013.12.11
IPC分类号B01D24/10; C02F1/40; B01D24/46; B01D24/16
摘要
一种含油污水过滤器，包括罐体，罐体设有进气管、过滤筒、反冲出水口、排油口，所述过滤筒内设有滤芯，过滤筒内中心设有集水筒，集水筒连接出水管，罐体底部设有排污管，过滤筒筒身布有网孔以通过水，过滤筒由上下两截筒体套叠组合而成，通过一动力装置上下推拉伸缩，筒体布设有网孔以便水流通。采用了旋流区的设置，在罐体和过滤筒之间设置隔板，将进水口流入的污水相阻隔，避免其直接冲入过滤筒中，对滤芯造成冲击，而使其沿隔板缓慢下流至罐体底部，在罐体底部沉淀泥沙或污物后，再反向流入过滤筒内，既降低了水流的速度，减小了水流对滤芯造成的冲击破坏，又能通过底部的网孔对进水重新进行布水，使进水均匀，流态稳定。
权利要求书

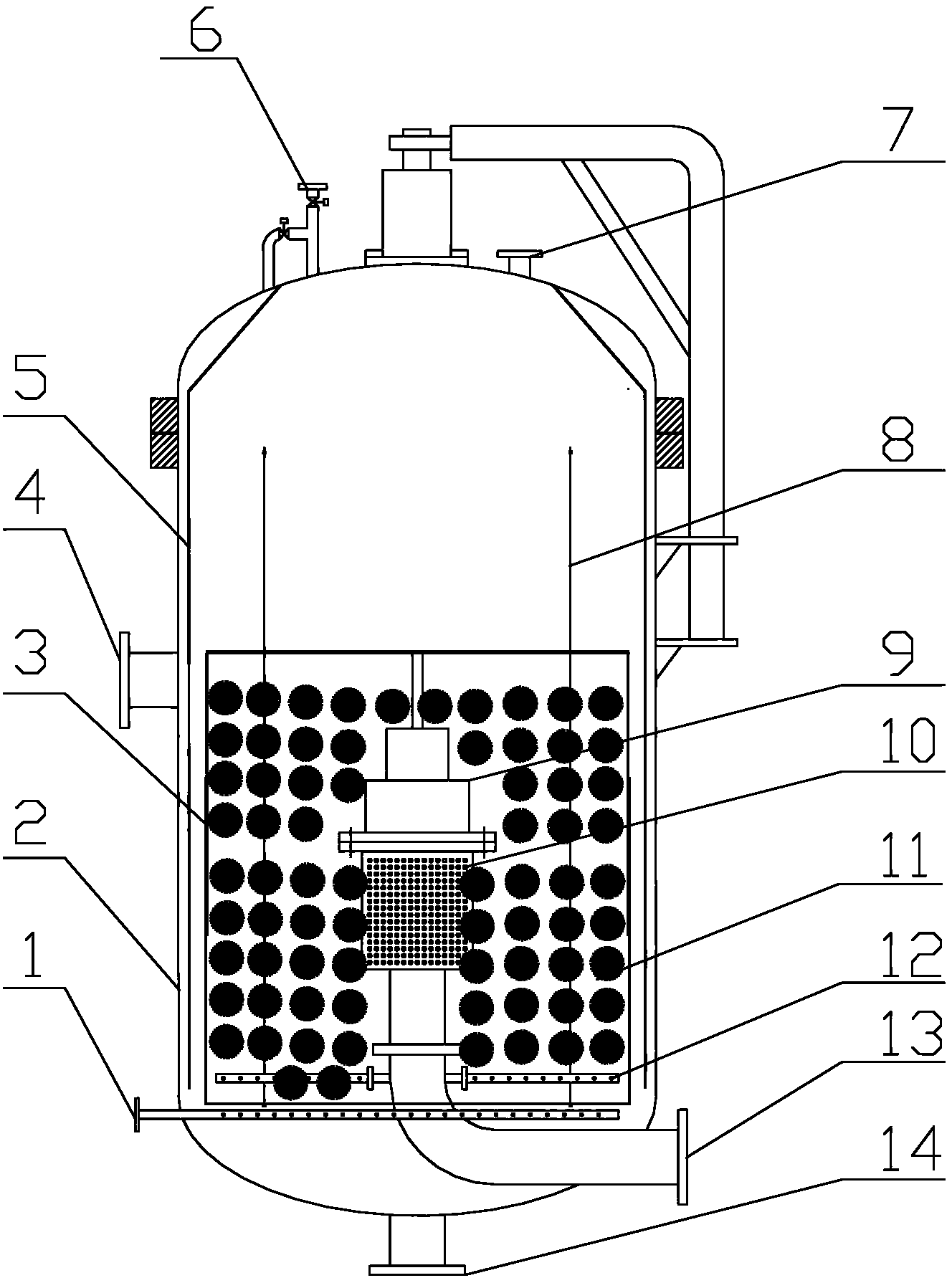

1.一种含油污水过滤器，包括罐体(2)，其特征在于：所述罐体(2)设有进气管(1)、过滤 筒(3)、反冲出水口(7)、排油口(6)，所述过滤筒(3)内设有滤芯，所述过滤筒(3)内 中心设有集水筒(10)，所述集水筒(10)连接出水管(13)，所述罐体(2)底部设有排污 管(14)，所述过滤筒筒身布有网孔以通过水，所述过滤筒(3)由上下两截筒体套叠组合而 成，通过一动力装置(9)上下推拉伸缩，所述筒体布设有网孔以便水流通。
2.如权利要求1所述含油污水过滤器，其特征在于：所述罐体内还设有隔板(5)用以分隔进 气管(1)与罐体(2)内部使其仅从底部连通罐体(2)内部。
3.如权利要求2所述含油污水过滤器，其特征在于：所述隔板(5)环绕于过滤筒(3)的外周， 且与过滤筒(3)的外壁相互间隔。
4.如权利要求2或3所述含油污水过滤器，其特征在于：所述过滤筒(3)悬置于罐体(2)的 中部。
5.如权利要求4所述含油污水过滤器，其特征在于：所述出水管(13)连接有一反冲布水管(12)， 用以均布反冲洗水。
6.如权利要求4所述含油污水过滤器，其特征在于：所述动力装置(9)设于过滤筒(3)内。
7.如权利要求6所述含油污水过滤器，其特征在于：所述动力装置(9)为气缸。
8.如权利要求5所述含油污水过滤器，其特征在于：所述过滤筒(3)中设有导向杆(8)，用 以对过滤筒(3)由上下两截筒体上下推拉伸缩导向。
9.如权利要求1所述含油污水过滤器，其特征在于：所述上下两截筒体包括相互套合的上筒体 (30)和下筒体(32)。
10.如权利要求5所述含油污水过滤器，其特征在于：所述进气管(1)布设于过滤筒(3)下方， 用于向过滤筒(3)通气鼓吹滤芯。
说明书
一种含油污水过滤器
技术领域
本发明涉及污水处理领域，尤其是指一种通过对含油污水进行净化过滤处理的过滤器。
背景技术
工业化含油污水成分复杂，含有浮油、泥沙或含油固定物等，目前主要采用双介质或多 介质过滤器，或纤维球过滤器进行处理，采用这些设备进行处理时，水中的污染物全部通过 滤芯吸附筛分节流，滤料饱和后进行反冲洗，反冲洗时，污染物在水流和气流的作用下从滤 芯上脱离下来。长时间过滤处理后，滤芯易出现板结，浮油也不易及时排出，过滤效果差， 最终导致处理水不达标，需要及时更换滤料，提高了使用成本。同时，由于进水的流速过大， 也易对滤料造成冲击式损坏，过滤效果也因水流过快而减低。
发明内容
基于现有技术的不足，本发明的主要目的在于提供一种过滤效率和质量高，运行费用低， 反冲洗能耗小的一种含油污水过滤器。
本发明提供了一种含油污水过滤器，包括罐体，所述罐体设有进气管、过滤筒、反冲出 水口、排油口，所述过滤筒内设有滤芯，所述过滤筒内中心设有集水筒，所述集水筒连接出 水管，所述罐体底部设有排污管，所述过滤筒筒身布有网孔以通过水，所述过滤筒由上下两 截筒体套叠组合而成，通过一动力装置上下推拉伸缩，所述筒体布设有网孔以便水流通。
优选地，所述罐体内还设有隔板用以分隔进气管与罐体内部使其仅从底部连通罐体内 部。所述隔板环绕于过滤筒的外周，且与过滤筒的外壁相互间隔。通过隔板阻隔于进水口与 过滤筒之间，以降低进水的流速，避免其水流过大，直接进入过滤筒，对滤芯造成的冲击， 缓慢地流入过滤筒，可提升过滤的质量;同时，使得污水沿罐体的内周壁缓慢流下，可沉淀 大量的污物，降低了过滤筒的过滤负载，提高了净化的质量和效率。
优选地，所述过滤筒悬置于罐体的中部。所述出水管连接有一反冲布水管，用以均布反 冲洗水，其设于过滤筒的底部，可在反冲洗过程中，通过向上喷射水流对滤芯进行冲洗，提 高反冲洗的效率，提高滤芯的再生效果，延长其使用寿命。
优选地，所述动力装置设于过滤筒内，动力装置为气缸。通过动力装置对上下筒体进行 伸缩控制，以改变过滤筒的状态。
优选地，所述过滤筒中设有导向杆，用以对过滤筒由上下两截筒体上下推拉伸缩导向。 通过多点定位，使得上下筒体在伸缩过程中保持平稳状态。所述上下两截筒体包括相互套合 的上筒体和下筒体。
与现有技术相比，本发明一种含油污水过滤器采用了旋流区的设置，在罐体和过滤筒之 间设置隔板，将进水口流入的污水相阻隔，避免其直接冲入过滤筒中，对滤芯造成冲击，而 使其沿隔板缓慢下流至罐体底部，在罐体底部沉淀泥沙或污物后，再反向流入过滤筒内，既 降低了水流的速度，减小了水流对滤芯造成的冲击破坏，又能通过底部的网孔对进水重新进 行布水，使进水均匀，流态稳定。同时，降低了滤芯的过滤负载，提高了过滤的效率和质量， 进而延长了滤芯的使用寿命。另外，通过在过滤筒的底部设置反冲布水管对滤芯进行反冲洗 处理，通过布设的多个出水孔可以较小的水流对滤芯进行冲洗，结合气动式反冲洗方式，使 得滤芯在悬浮状态下进行全面的反冲洗，既可以节约反冲洗的水用量，又可以对滤芯进行均 匀地冲洗，提高了反冲洗的效率。
