申请日2013.08.06
公开(公告)日2014.01.15
IPC分类号B01D24/18; C02F1/40; B01D24/46
摘要
一种径向伸缩含油污水过滤器，包括罐体，罐体设有进水管、进气管、过滤筒、反冲出水口、排油口，过滤筒内设有滤芯，过滤筒内中心设有集水筒，集水筒连接出水管，所述罐体底部设有排污管，过滤筒筒身布有网孔以通过水，过滤筒由左右两截筒体套叠组合而成，通过一动力装置左右推拉伸缩，筒体布设有网孔以便水流通。采用了径向改变过滤筒的宽度来改变过滤筒的整体容积，当过滤筒收缩时，滤芯压紧，可对进入的污水进行过滤处理，当过滤筒受推动而伸展时，滤芯疏松，可对滤芯进行反冲洗。左右筒体沿径向水平左右移动来改变容积大小，同时，污水由罐体底部进入过滤筒内，可从下向上经过大部分的滤芯，过滤的流向改变，带来了更好的过滤效果。
权利要求书

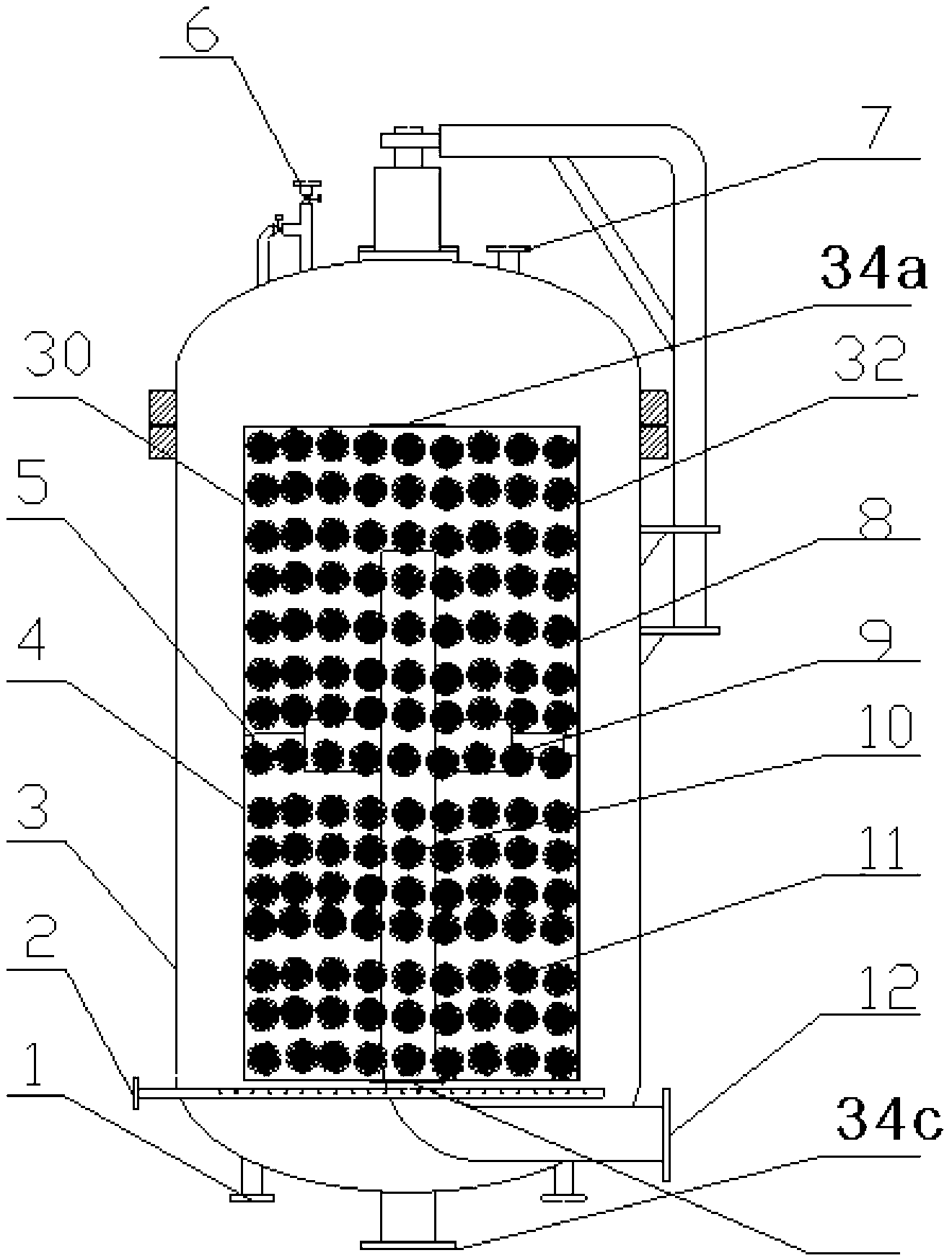

1.一种径向伸缩含油污水过滤器，包括罐体(3)，其特征在于：所述罐体(3)设有进水管(1)、 进气管(2)、过滤筒(4)、反冲出水口(7)、排油口(6)，所述过滤筒(4)内设有滤芯， 所述过滤筒(4)内中心设有集水筒(10)，所述集水筒(10)连接出水管(13)，所述罐体 (3)底部设有排污管(13)，所述过滤筒筒身布有网孔以通过水，所述过滤筒(4)由左右 两截筒体套叠组合而成，通过一动力装置(9)左右推拉伸缩，所述筒体布设有网孔以便水 流通。
2.如权利要求1所述径向伸缩含油污水过滤器，其特征在于：所述左右两截筒体包括左筒体 (30)和右筒体(32)，所述动力装置(9)通过拉杆(5)推动其在径向方向上水平伸缩， 当动力装置(9)推动拉杆(5)伸展时，过滤筒(4)展开，当拉杆(5)收缩时，过滤筒(4) 压缩收紧。
3.如权利要求2所述径向伸缩含油污水过滤器，其特征在于：所述左筒体(30)和右筒体(32) 呈半圆筒状，两者直径相同。
4.如权利要求3所述径向伸缩含油污水过滤器，其特征在于：所述左筒体(30)和右筒体(32) 交接处顶部设有上封装板(34a)、侧面设有侧面封装板(34b)、底部设有下封装板(34c)。
5.如权利要求2所述径向伸缩含油污水过滤器，其特征在于：所述进水口(1)设置于罐体(3) 的底部。
6.如权利要求2或3所述径向伸缩含油污水过滤器，其特征在于：所述过滤筒(4)悬置于罐 体(3)的中部。
7.如权利要求6所述径向伸缩含油污水过滤器，其特征在于：所述动力装置(9)设于过滤筒 (4)内。
8.如权利要求7所述径向伸缩含油污水过滤器，其特征在于：所述动力装置(9)为气缸。
9.如权利要求1所述径向伸缩含油污水过滤器，其特征在于：所述排油口(6)和反冲出水口 (7)分别设于罐体(3)的顶部两侧，用于分别导出油污和反冲洗水。
10.如权利要求1所述径向伸缩含油污水过滤器，其特征在于：所述进气管(2)布设于过滤筒 (4)下方，用于向过滤筒(4)通气鼓吹滤芯。
说明书
一种径向伸缩含油污水过滤器
技术领域
本实用新型涉及污水处理领域，尤其是指一种通过对含油污水进行净化过滤处理的过滤 器。
背景技术
工业化含油污水成分复杂，含有浮油、泥沙或含油固定物等，目前主要采用双介质或多 介质过滤器，或纤维球过滤器进行处理，采用这些设备进行处理时，水中的污染物全部通过 滤芯吸附筛分节流，滤料饱和后进行反冲洗，反冲洗时再搅拌作用下污染物充滤芯上脱离下 来。长时间过滤处理后，滤芯易出现板结，浮油也不易及时排出，过滤效果差，最终导致处 理水不达标，需要及时更换滤料，提高了使用成本。同时，现有的过滤器都是由上方进水， 从上至下流经滤芯来进行过滤处理，单向流向，滤芯上层中有一部分未流经污水，利用率较 低，也影响了过滤效果。另外，过滤筒的过滤和反冲洗的状态调整，一般通过上下的压缩来 调整，无法改变过滤筒的宽度。
实用新型内容
基于现有技术的不足，本实用新型的主要目的在于提供一种过滤效率和质量高，运行费 用低，可对过滤筒的宽度进行调整的一种径向伸缩含油污水过滤器。
本实用新型提供了一种径向伸缩含油污水过滤器，包括罐体，所述罐体设有进水管、进 气管、过滤筒、反冲出水口、排油口，所述过滤筒内设有滤芯，所述过滤筒内中心设有集水 筒，所述集水筒连接出水管，所述罐体底部设有排污管，所述过滤筒筒身布有网孔以通过水， 所述过滤筒由左右两截筒体套叠组合而成，通过一动力装置左右推拉伸缩，所述筒体布设有 网孔以便水流通。
优选地，所述左右两截筒体包括左筒体和右筒体，所述动力装置通过拉杆推动其在径向 方向上水平伸缩，当动力装置推动拉杆伸展时，过滤筒展开，当拉杆收缩时，过滤筒压缩收 紧。实现过滤筒在径向方向的收缩和拉伸，以改变过滤筒的状态。所述动力装置设于过滤筒 内，其为气缸。
优选地，所述左筒体和右筒体呈半圆筒状，两者直径相同。所述左筒体和右筒体的交接 处顶部设有上封装板、侧面设有侧面封装板、底部设有下封装板，使得过滤筒保持封闭状 态，防止滤芯从中掉出。
优选地，所述进水口设置于罐体的底部，使得污水由底部进入过滤筒中过滤。所述排油 口和反冲出水口分别设于罐体的顶部两侧，用于分别导出油污和反冲洗水。
优选地，所述进气管布设于过滤筒下方，用于向过滤筒通气鼓吹滤芯。
与现有技术相比，本实用新型一种径向伸缩含油污水过滤器采用了径向改变过滤筒的宽 度来改变过滤筒的整体容积，当过滤筒收缩时，滤芯压紧，可对进入的污水进行过滤处理， 当过滤筒受推动而伸展时，滤芯疏松，可对滤芯进行反冲洗。左右筒体沿径向水平左右移动 来改变容积大小，同时，污水由罐体底部进入过滤筒内，可从下向上，再由上至下经过大部 分的滤芯，过滤的流向改变，提高了滤芯的利用率，带来了更好的过滤效果。左筒体和右筒 体分别呈半圆状，受拉杆推动而伸展时，其组合而成的过滤筒的宽度增大，通过径向的压缩 和伸展，改变过滤筒的整体容积，使得再反冲洗状态下，滤芯疏松易于清洗。
