申请日2013.08.06
公开(公告)日2013.12.25
IPC分类号E03F7/04
摘要
本实用新型涉及一种区域污水系统防倒灌装置，属于污水排放设备技术领域。技术方案是：液位计(1)固定在污水缓冲箱(9)上，并通过信号电缆与控制箱(8)连接，污水缓冲箱(9)两侧分别连通污水入口管(7)和市政污水管网引管(4)，提升丝杆(2)一端连接污水缓冲箱箱体上，另一端连接防倒灌挡水闸(3)，防倒灌挡水闸位于污水缓冲箱(9)内市政污水管网引管管口处，大小及上下移动的距离均与市政污水管网引管直径相匹配，污水切割泵(6)出口通过管线与市政污水管网引管连通，管线上设有单向阀(5)。本实用新型的有益效果是：有效的防治倒灌和内涝，同时保障区域正常的生活污水排放。具有结构简单、方便安装和维护之特点。
权利要求书

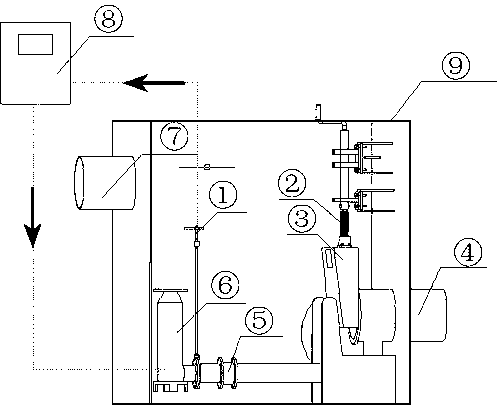

1.一种区域污水系统防倒灌装置，其特征在于包含液位计(1)、提升丝杆(2)、防倒灌挡水闸(3)、市政污水管网引管(4)、单向阀(5)、污水切割泵(6)、污水入口管(7)、控制箱(8)和污水缓冲箱(9)，液位计(1)固定在污水缓冲箱(9)上，并通过信号电缆与控制箱(8)连接，污水缓冲箱(9)两侧分别连通污水入口管(7)和市政污水管网引管(4)，提升丝杆(2)一端连接污水缓冲箱(9)箱体上，另一端连接防倒灌挡水闸(3)，防倒灌挡水闸位于污水缓冲箱(9)内市政污水管网引管(4)管口处，污水切割泵(6)出口通过管线与市政污水管网引管(4)连通，管线上设有单向阀(5)。
2.根据权利要求1所述的区域污水系统防倒灌装置，其特征在于所述污水缓冲箱(9)上面还设有两个检查井盖。
3.根据权利要求1或2所述的区域污水系统防倒灌装置，其特征在于所述污水缓冲箱(9)内部还设有流体流向开关，流体流向开关与控制箱(8)连接。
说明书
区域污水系统防倒灌装置
技术领域
本实用新型涉及一种区域污水系统防倒灌装置，尤其是市政管网为坡道铺设，落差较大，区域污水系统防倒灌装置，属于污水排放设备技术领域。
背景技术
目前，全国各地雨水较多，市政污水管网现状与城市的发展不配套，污水输排不畅;山地城市高区域局部排水量大时，造成相对较低的市政污水管网水位增高，甚至冒顶 ，此时污水可能从区域污水系统与市政污水系统的连接管道倒灌，造成区域污水检查井冒顶，形成区域内涝，威胁区域内的生命财产，污染区域环境。
现在普遍采用抬高污水出口在市政管网连接井中的高度来解决倒灌现象，但如果过高又将减小污水排放落差，影响区域污水系统的设计的合理高度。
实用新型内容
本实用新型目的是提供一种区域污水系统防倒灌装置，保障区域正常的污水排放，解决背景技术中存在的问题。
本实用新型的技术方案是：一种区域污水系统防倒灌装置，包含液位计、提升丝杆、防倒灌挡水闸、市政污水管网引管、单向阀、污水切割泵、污水入口管、控制箱和污水缓冲箱，液位计固定在污水缓冲箱上，并通过信号电缆与控制箱连接，污水缓冲箱两侧分别连通污水入口管和市政污水管网引管，提升丝杆一端连接污水缓冲箱箱体上，另一端连接防倒灌挡水闸，防倒灌挡水闸位于污水缓冲箱内市政污水管网引管管口处，大小及上下移动的距离均与市政污水管网引管直径相匹配，污水切割泵出口通过管线与市政污水管网引管连通，管线上设有单向阀。
所述污水缓冲箱上面还设有两个检查井盖，且安装防坠井设施，一个用于污水切割泵的检修，一个用于污水缓冲箱的检查。
所述污水缓冲箱内部还设有流体流向开关，流体流向开关与控制箱连接。
将污水缓冲箱的液位计和流体流向开关信号做为系统自动判断和控制的信号，系统将自动计算液位对时间的积分，辅助流体流向开关信号实现正确的判断和操作。
在市政与小区连接的污水井内，还可以安装外置液位开关，用于判断污水状况，有效控制防倒灌挡水闸落闸，启停保障运行的污水泵。
防倒灌挡水闸既可以通过手动起落，还连接电动装置，实现自动起落，阻断区域污水系统和市政污水系统的连接。
本实用新型的有益效果是：实现了防倒灌的全自动，便于设计人员在各种地理条件下设计区域内污水管网并保障运行，特别是市政管网为坡道铺设，落差较大，区域管网直接接入时，将有效的防治倒灌和内涝，同时保障区域正常的生活污水排放。具有结构简单、方便安装和维护之特点。
