申请日2013.08.06
公开(公告)日2014.01.15
IPC分类号C02F1/78; C02F1/32
摘要
本实用新型公开一种一体式UV光催化氧化废水处理装置，包括反应器，反应器包括筒体以及两个封盖，两个封盖分别安装在筒体两端，封盖与筒体之间通过密封圈密封，封盖的中心位置设有中心孔，围绕中心孔设有环状均匀分布的圆孔，两个封盖上相应的两个圆孔和两个中心孔中均设有石英玻璃管，石英玻璃管与圆孔、中心孔之间均设有密封装置，石英玻璃管内设有UV灯，UV灯两端的插脚伸出石英玻璃管，插脚通过电线与电源连接;筒体上靠近两封盖的位置设置有进水口和出水口，所述反应器采用高硼硅玻璃制成。采用一体式的反应器设计代替了S形的单个反应筒，节约了制造成本，采用环形分布的UV灯，在短时间内，充分吸收紫外线能量，增加反应效率。
权利要求书
1.一体式UV光催化氧化废水处理装置，包括反应器，其特征在于，反应器包括筒体以及两个封盖，两个封盖分别安装在筒体两端，封盖与筒体之间通过密封圈密封，封盖的中心位置设有中心孔，围绕中心孔设有环状均匀分布的圆孔，两个封盖上相应的两个圆孔和两个中心孔中均设有石英玻璃管，石英玻璃管与圆孔、中心孔之间均设有密封装置，石英玻璃管内设有UV灯，UV灯两端的插脚伸出石英玻璃管，插脚通过电线与电源连接;筒体上靠近两封盖的位置设置有进水口和出水口。
2.根据权利要求1所述的一体式UV光催化氧化废水处理装置，其特征在于，所述围绕中心孔设置的环状均匀分布的圆孔为一圈、两圈或者三圈，相邻两圈环状均匀分布的圆孔之间距离相等。
3.根据权利要求2所述的一体式UV光催化氧化废水处理装置，其特征在于，所述环状均匀分布的圆孔，相邻两圈环状均匀分布的圆孔之间距离为30~50mm。
4.根据权利要求3所述的一体式UV光催化氧化废水处理装置，其特征在于，所述相邻两圈环状均匀分布的圆孔之间距离为42mm。
5.根据权利要求1所述的一体式UV光催化氧化废水处理装置，其特征在于，所述环状均匀分布的圆孔，每圈环状均匀分布的圆孔中相邻的两个圆孔之间的距离为30~50mm。
说明书
一体式UV光催化氧化废水处理装置
技术领域
本发明属于工业废水处理技术领域，涉及一种一体式UV光催化氧化废水处理装置。
背景技术
在工业废水中，一般含有无机物和有机物两种杂质，目前处理无机物的方法已经成熟，而处理有机物的方式主要分为：活性炭吸附，氧化处理，膜处理法，离子交换树脂。
其中活性炭吸附这种方式有机物去除率一般为百分之二十到百分之六十，去除率较低，且需要使用大量活性炭。氧化处理是通过在在废水中添加氧化剂，有机物去除率跟这个氧化剂有关。膜处理法是通过具有选择透过性的生物膜来分离废水中的有机物，但是这种方式需要经常堵塞生物膜，需要定期更换，成本高。离子交换树脂方式适用于有机污染物不高的水净化处理的工艺。
我公司研发过一款UV光催化氧化废水处理装置，这种 UV光催化氧化废水处理装置通过成S形分布的反应筒连接而成，但是在实践中，发现这种装置在普通情况下可以完成废水处理，当废水污染严重时，采用这种S形分布的反应筒连接而成的UV光催化氧化废水处理装置，反应效率较慢，工人长期受到强烈紫外线照射，会引起急性角膜炎和结膜炎，慢性白内障等眼疾，诱发皮肤癌等疾病，为了保证工人安全，S形分布的反应筒，每个反应筒需采用高硼硅玻璃制造，阻挡紫外线透过反应筒，而高硼硅玻璃成本很高。所以我公司在此基础上，研发了一款一体式UV光催化氧化废水处理装置，反应速率快，净化效果好，减少了高硼硅玻璃的使用，降低生产成本。
发明内容
针对上述情况，本实用新型提供一种一体式UV光催化氧化废水处理装置，采用环状均匀分布的UV灯与中心位置UV灯配合，使处于反应筒中的废水受到相邻的两个UV灯照射，在短时间内，充分吸收紫外线能量，增加反应效率，降低生产成本。
为了实现上述目的，本实用新型的技术方案如下：
一体式UV光催化氧化废水处理装置，包括反应器，反应器包括筒体以及两个封盖，两个封盖分别安装在筒体两端，封盖与筒体之间通过密封圈密封，封盖的中心位置设有中心孔，围绕中心孔设有环状均匀分布的圆孔，两个封盖上相应的两个圆孔和两个中心孔中均设有石英玻璃管，石英玻璃管与圆孔、中心孔之间均设有密封装置，石英玻璃管内设有UV灯，UV灯两端的插脚伸出石英玻璃管，插脚通过电线与电源连接;筒体上靠近两封盖的位置设置有进水口和出水口，所述反应器采用高硼硅玻璃制成。
所述围绕中心孔设置的环状均匀分布的圆孔为一圈、两圈或者三圈，相邻两圈环状均匀分布的圆孔之间距离相等。
所述环状均匀分布的圆孔，相邻两圈环状均匀分布的圆孔之间距离为30~50mm。
优选的，相邻两圈环状均匀分布的圆孔之间距离为42mm。
所述环状均匀分布的圆孔，每圈环状均匀分布的圆孔中相邻的两个圆孔之间的距离为30~50mm。
本实用新型的优点是：采用一体式的反应器设计代替了S形的单个反应筒，减少了高硼硅玻璃的使用，节约了制造成本，采用环形分布的UV灯，使处于反应器中的废水受到相邻的两个UV灯照射，在短时间内，充分吸收紫外线能量，增加反应效率。
附图说明

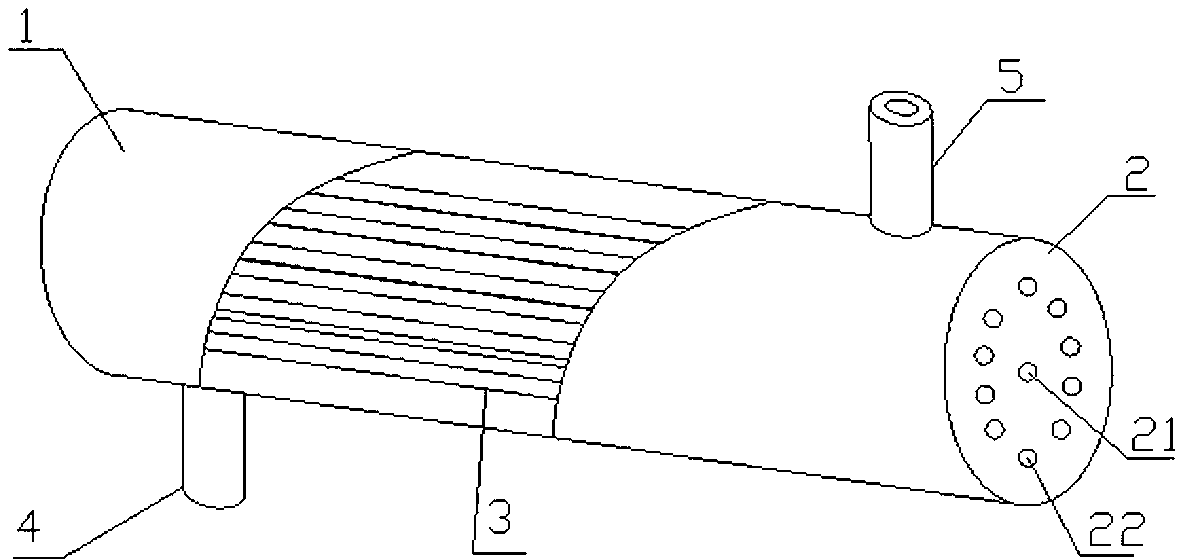

图1为本实用新型一实施例的结构示意图。
在图中：1-筒体;2-封盖;21-中心孔;22-圆孔;3-石英玻璃管;4-进水口;5-出水口。
具体实施方式
为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。
参见图1，一体式UV光催化氧化废水处理装置，包括反应器，反应器包括筒体1以及两个封盖2，两个封盖2分别安装在筒体1两端，封盖2与筒体1之间通过密封圈密封，封盖2的中心位置设有中心孔21，围绕中心孔21设有环状均匀分布的圆孔22，两个封盖2上相应的两个圆孔22和两个中心孔21中均设有石英玻璃管3，石英玻璃管3与圆孔22、中心孔21之间均设有密封装置，石英玻璃管3内设有UV灯，UV灯两端的插脚伸出石英玻璃管3，插脚通过电线与电源连接;筒体上靠近两封盖的位置设置有进水口4和出水口5，所述反应器采用高硼硅玻璃制成。
所述围绕中心孔21设置的环状均匀分布的圆孔22为一圈、两圈或者三圈，相邻两圈环状均匀分布的圆孔22之间距离相等。
所述环状均匀分布的圆孔22，相邻两圈环状均匀分布的圆孔22之间距离为30~50mm。
优选的，相邻两圈环状均匀分布的圆孔22之间距离为42mm。
所述环状均匀分布的圆孔22，每圈环状均匀分布的圆孔22中相邻的两个圆孔22之间的距离为30~50mm。
所述UV灯产生的紫外线波段包括185nm ~254nm波段。 185nm紫外线可将空气中的O2变成O3(臭氧)，臭氧具有强氧化作用，在254nm紫外线催化下，产生氧自由基，利用氧自由基在254nm紫外线催化下与氧气和水反应产生羟基自由基，利用羟基自由基的强氧化性使大分子有机物的碳碳键断裂，形成小分子有机物，再将小分子有机物的碳氧键、碳氢键断裂，生成二氧化碳和水。
所述反应器采用高硼硅玻璃制成。高硼硅玻璃具有耐酸、耐碱、耐腐蚀性能，并且拥有良好的热稳定性、化学稳定性和电学性能,故具有抗化学侵蚀性、抗热冲击性、机械性能好、承受温度高等特性。废水处理设备，不会造成腐蚀损坏。
优选的，所述UV灯距离反应器内壁的距离为30mm~50mm。由于紫外线沿直线传播，传播期间废水中的有机物分子吸收紫外线能量，造成紫外线能量损耗，所以在30-50mm之间的催化氧化效果最好。
以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
