申请日2013.08.06
公开(公告)日2014.01.08
IPC分类号C02F9/14
摘要
本实用新型公开了一种煤制甲醇工厂污水深度处理和回用系统，涉及污水处理和回用系统技术领域。其包括精馏废水调节池、气浮池、均质调节池、沉淀池、综合调节池、沉淀池集泥池、改良型SBR池、SBR集泥池、监测排放池、储泥池、污泥浓缩脱水装置、多介质过滤器、超滤系统和反渗透系统。本系统利用SBR+多介质过滤器+超滤+反渗透进行污水深度处理，能有效的去除污水中的固体悬浮物和微生物，具有出水水质好、可直接回用、便于集中自动控制、剩余污泥量小的优点。
权利要求书
1.一种煤制甲醇工厂污水深度处理和回用系统，其特征在于：包括精馏废水调节池、气浮池、均质调节池、沉淀池、综合调节池、沉淀池集泥池、改良型SBR池、SBR集泥池、监测排放池、储泥池、污泥浓缩脱水装置、多介质过滤器、超滤系统和反渗透系统，所述精馏废水调节池与气浮池相连通，所述气浮池与均质调节池相连通，所述均质调节池与沉淀池相连通，所述沉淀池与沉淀池集泥池相连通，所述沉淀池集泥池与储泥池相连通，所述储泥池与污泥浓缩脱水装置的入口相连通，所述沉淀池与综合调节池相连通，所述综合调节池与改良型SBR池相连通，所述改良型SBR池与SBR集泥池相连接，所述监测排放池与改良型SBR池相连通，所述多介质过滤器与监测排放池相连通，所述超滤系统与监测排放池相连通，所述反渗透系统与超滤系统相连通。
2.根据权利要求1所述的煤制甲醇工厂污水深度处理和回用系统，其特征在于：所述改良型SBR池与鼓风机的出气口相通。
3.根据权利要求1或2所述的煤制甲醇工厂污水深度处理和回用系统，其特征在于：所述均质调节池与事故池相连通，均质调节池与一般废水集水池相连通，一般废水集水池与格栅井相连通。
说明书
一种煤制甲醇工厂污水深度处理和回用系统
技术领域
本实用新型涉及污水处理和回用系统技术领域，特别是涉及一种煤制甲醇工厂污水深度处理和回用系统。
背景技术
我国水资源不足，节水减排和污水回用是企业发展和生存的需要。现在很多煤制甲醇企业，大都对污水简单处理达标后外排或者直接排到污水处理厂进行处理，污水处理成本较高。
实用新型内容
本实用新型的目的提供一种煤制甲醇工厂污水深度处理和回用系统，利于实现水资源的合理有效利用，具有一定的环境效益和经济效益。

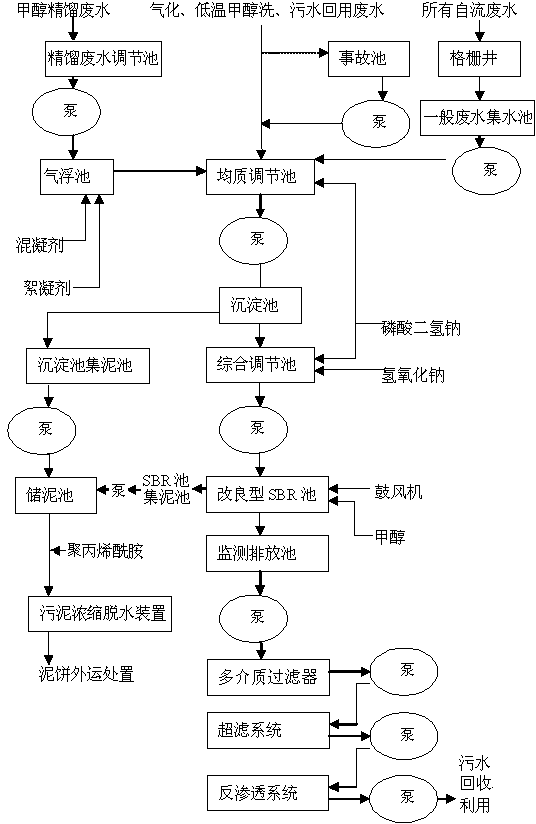

本实用新型一种煤制甲醇工厂污水深度处理和回用系统，包括精馏废水调节池、气浮池、均质调节池、沉淀池、综合调节池、沉淀池集泥池、改良型SBR池、SBR集泥池、监测排放池、储泥池、污泥浓缩脱水装置、多介质过滤器、超滤系统和反渗透系统;所述精馏废水调节池与气浮池相连通，所述气浮池与均质调节池相连通，所述均质调节池与沉淀池相连通，所述沉淀池与沉淀池集泥池相连通，所述沉淀池集泥池与储泥池相连通，所述储泥池与污泥浓缩脱水装置的入口相连通，所述沉淀池与综合调节池相连通，所述综合调节池与改良型SBR池相连通，所述改良型SBR池与SBR集泥池相连接，所述监测排放池与改良型SBR池相连通，所述多介质过滤器与监测排放池相连通，所述超滤系统与监测排放池相连通，所述反渗透系统与超滤系统相连通。
所述改良型SBR池的生化处理分为进水、曝气、沉淀、排泥、滗水阶段，所述改良型SBR池与鼓风机的出气口相通。
所述均质调节池与事故池相连通，均质调节池与一般废水集水池相连通，一般废水集水池与格栅井相连通。
本实用新型具有处理效率高、成本低、流程短的的优点，实际的操作和管理比较简单。
