申请日2013.08.05
公开(公告)日2014.01.08
IPC分类号C02F5/08
摘要
一种集成式定压脱气综合水处理装置，包括以下部件：具有进水阀和液位传感器的常压水箱、通过控制阀与常压水箱连接的定压水泵、与常压水箱进水口连接的膨胀阀、与减压阀连接的真空脱气罐、自动排污阀、自动加药装置、压力传感器、pH传感器和电导率传感器、稳压膨胀罐、流量传感器和带有显示面板的控制单元;上述部件全部集成在一个箱式结构体中。本实用新型集定压、补水、真空脱气、自动加药;水质监测、压力监测、流量监测及远程报警自控等功能于一体，采用集成一体化结构，只需要连接电源及用户管路即可工作，可实现循环水系统定压、补水、脱气、水处理及水质压力监测功能，可完全实现闭式循环水系统压力及水质控制功能。
权利要求书
1.一种集成式定压脱气综合水处理装置, 其特征在于包括以下部件：具有进水阀和液位传感器的常压水箱、通过控制阀与常压水箱连接的定压水泵、与常压水箱进水口连接的膨胀阀、与减压阀连接的真空脱气罐、自动排污阀、自动加药装置、设在定压水泵出水处的压力传感器、与减压阀连接的pH传感器和电导率传感器、与定压水泵出水口连接的稳压膨胀罐、与进水阀连接的流量传感器和带有显示面板的控制单元;压力传感器、pH传感器、电导率传感器、流量传感器和液位传感器均与控制单元连接;上述部件全部集成在一个箱式结构体中。
2.根据权利要求1所述的装置，其特征在于：常压水箱设置有与大气相通的溢流管，常压水箱顶部设有自动排气阀;所述常压水箱为塑料水箱、碳钢水箱、不锈钢水箱或玻璃钢水箱。
3.根据权利要求1或2所述的装置，其特征在于：箱式结构体上设有补水管接口、排污管接口、泄压脱气管接口和补压管接口，其中泄压脱气管接口与箱式结构体内的减压阀相连，补压管接口与定压水泵相连，补水管接口与进水阀相连，排污管接口与自动排污阀相连。
4.根据权利要求1或2所述的装置，其特征在于：控制单元内设有GPRS无线通讯模块。
说明书
一种集成式定压脱气综合水处理装置
技术领域
本实用新型涉及一种集成式定压脱气综合水处理装置。
背景技术
中央空调循环水系统一般采用闭式循环系统，而绝大多数闭式循环水系统都存在气体问题及水质问题。
在水循环系统中存在大量空气，如果不加以脱除系统容易产生气阻，从而造成局部或整个系统的循环不畅且冷热不均，会引起很多问题并对系统内的设备和管路造成损坏，同时水中含有的氧气造成供热(制冷)设备、管道和钢制散热器等末端设备腐蚀、穿孔、漏水，直接影响整个系统安全。系统中存在的气体还会造成水泵的气蚀、泵轴的磨损并在管网中产生噪音。
在闭式循环水系统中，由于没有水质浓缩，结垢不是主要问题，而腐蚀成为水系统的最大危害，腐蚀会造成水的浊度和色度增加，产生黄锈水、黑水现象并严重影响设备使用寿命。
在闭式循环水系统中还存在热胀冷缩现象，需采取措施调节系统水体由于温度波动引起的膨胀及收缩。当系统发生泄露时还应向系统补水。
传统的处理方法采用充氮气的囊式膨胀罐进行定压补水处理，这种设备靠胶囊的伸缩实现稳压并容纳系统膨胀量，罐体可利用有效容积仅为罐体总容积的25%～30%，设备笨重、故障率高，需定期充气，且罐体为压力容器，制造成本高;同时还需采用专门的脱气装置进行脱气除氧处理;采取水处理措施：加药方式或物理方式进行水质处理。这些方法不仅成本高，占地面积大，设计及安装麻烦，且不同设备采用独立控制，不利于系统配合协调发挥最大作用。
发明内容
本实用新型所解决的问题是克服传统方法的不足，提供一种集成式定压脱气综合水处理装置，该装置成本较低，占地面积较小，安装简单，功能较全面。

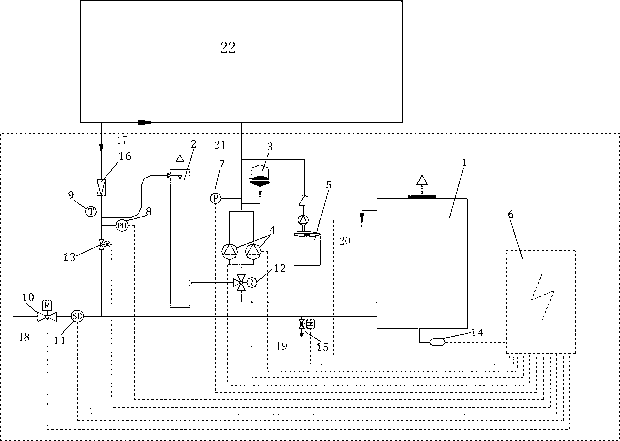

本实用型提供的技术方案是,一种集成式定压脱气综合水处理装置,包括以下部件：具有进水阀和液位传感器的常压水箱、通过控制阀与常压水箱出水口连接的定压水泵、与常压水箱进水口连接的膨胀阀、与减压阀连接的真空脱气罐、自动排污阀、自动加药装置、设在定压水泵出水处的压力传感器、与减压阀连接的pH传感器和电导率传感器、与定压水泵的出水口连接的稳压膨胀罐、与进水阀连接的流量传感器和带有显示面板的控制单元;压力传感器、pH传感器、电导率传感器、流量传感器和液位传感器均与控制单元连接;上述部件全部集成在一个箱式结构体中。
本实用新型的常压水箱设置有与大气相通的溢流管，常压水箱顶部设有自动排气阀;所述常压水箱为塑料水箱、碳钢水箱、不锈钢水箱或玻璃钢水箱。
上述箱式结构体上设有补水管接口、排污管接口、泄压脱气管接口和补压管接口，其中泄压脱气管接口与箱式结构体内的减压阀相连，补压管接口与定压水泵相连，补水管接口与进水阀相连，排污管接口与自动排污阀相连。
本实用新型将稳压和吸收系统膨胀量分开处理，采用体积较小的稳压膨胀罐进行稳压处理;而采用常压水箱吸收系统膨胀量。有效利用了罐体有效容积，减小罐体体积，使得装置成本较低，占地面积较小。本实用新型将部件全部集成在一个箱式结构体中，安装简单，使用安全方便，功能全面。
本实用新型的控制单元内设有GPRS无线通讯模块。GPRS通讯模块可以通过短信方式将各项参数及故障信息传输至维护人员，也可以通过GPRS流量方式将各项参数及故障信息传输至用户或厂家电脑系统。
本实用新型的功能：
1.能精确地控制系统压力，可保证循环管路中任何一点的压力均高于大气压力，防止系统进气，能自动调节系统水体由于温度波动而引起的膨胀及收缩。
2.能有效脱除循环水系统中游离的气体及溶解的气体，防止产生气堵、气塞、同时脱除了水中的氧气，将降低系统的有氧腐蚀，延长设备使用寿命。
3.能自动补水，补充系统由于滴漏产生的损失。
4. 本实用新型自动加药装置是根据流量传感器监测的补水流量实现自动加药。能通过自动加药对循环水质进行处理，防止系统结垢腐蚀。
5.能通过压力传感器、液位传感器、水质传感器等在线监测装置自动监测系统压力、水质等指标并通过通迅接口传输至楼宇控制中心。
6.支持Modbus通讯协议，可作为从站与DCS或PLC等集中控制系统联网。
7.可实现GPRS无线远程监控：即将设备运行的报警信息、实时参数和历史数据通过手机短信、电子邮件或者网页浏览的方式，第一时间发送至相关维护人员或管理人员。
