申请日2013.08.02
公开(公告)日2014.02.05
IPC分类号C02F1/44; C02F103/10; B01D61/58
摘要

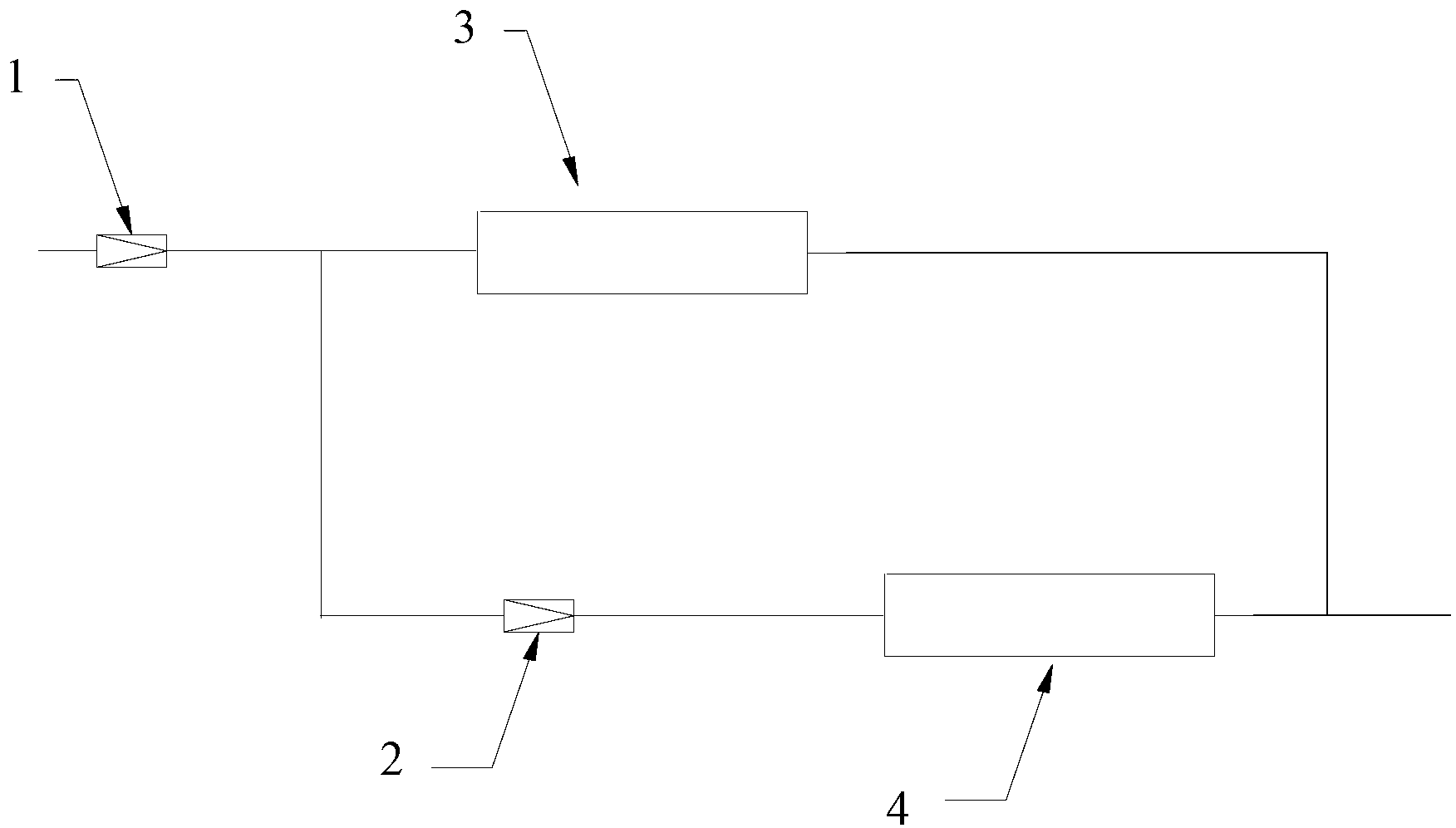

本实用新型提供一种矿用水处理装置。该矿用水处理装置，包括：用于降低水压以使满足反渗透处理的进水要求的一级减压阀、用于二次降低水压以使满足纳滤处理的进水要求的二级减压阀、反渗透部件及纳滤部件;所述一级减压阀的出水口与所述反渗透部件的进水口和所述二级减压阀的进水口相连;所述二级减压阀的出水口与所述纳滤部件的进水口相连;所述反渗透部件的产品水口与所述纳滤部件的产品水口相连。本实用新型可根据水质情况按照所需比例进行混合，使混合后的出水水质满足应用要求，且整个装置体积小巧，对水质适应能力强。
权利要求书
1.一种矿用水处理装置，其特征在于，包括：
用于降低水压以使满足反渗透处理的进水要求的一级减压阀、用于二次 降低水压以使满足纳滤处理的进水要求的二级减压阀、反渗透部件及纳滤部 件;
所述一级减压阀的出水口与所述反渗透部件的进水口和所述二级减压阀 的进水口相连;
所述二级减压阀的出水口与所述纳滤部件的进水口相连;
所述反渗透部件的产品水口与所述纳滤部件的产品水口相连。
2.根据权利要求1所述的装置，其特征在于，所述反渗透部件包括：
用于调节反渗透膜组件的进水流量的反渗透流量调节阀、反渗透膜组件 及用于调节反渗透膜组件浓水排放流量的反渗透浓水排放阀;
所述一级减压阀的出水口与所述反渗透流量调节阀的进水口相连;
所述反渗透流量调节阀的出水口与所述反渗透膜组件的进水口相连;
所述反渗透膜组件的浓水口与所述反渗透浓水排放阀的进水口相连;
所述纳滤部件包括：
用于调节纳滤膜组件的进水流量的纳滤流量调节阀、纳滤膜组件及用于 调节纳滤膜组件浓水排放流量的纳滤浓水排放阀;
所述二级减压阀的出水口与所述纳滤流量调节阀的进水口相连;
所述纳滤流量调节阀的出水口与所述纳滤膜组件的进水口相连;
所述纳滤膜组件的浓水口与所述纳滤浓水排放阀的进水口相连。
3.根据权利要求2所述的装置，其特征在于，还包括：
用于保护所述反渗透膜组件的一级安全阀及用于保护所述纳滤膜组件的 二级安全阀;
所述一级安全阀设置在所述一级减压阀与所述反渗透流量调节阀之间的 管路上;
所述二级安全阀设置在所述二级减压阀与所述纳滤流量调节阀之间的管 路上。
4.根据权利要求3所述的装置，其特征在于，还包括：
用于关断所述矿用水处理装置的关断阀;
所述关断阀的出水口与所述一级减压阀的进水口相连。
5.根据权利要求4所述的装置，其特征在于，还包括：
用于过滤管网水中杂质的管道过滤器;
所述管道过滤器的进水口与所述关断阀的出水口相连;
所述管道过滤器的出水口与所述一级减压阀的进水口相连。
说明书
矿用水处理装置
技术领域
本实用新型实施例涉及水处理技术，尤其涉及一种矿用水处理装置。
背景技术
我国煤矿区主要分布在华东、华北、东北、西北等缺水地区，如何高效 利用现有的水资源是煤矿可持续发展的重要课题。目前在水的软化、脱盐处 理过程中以反渗透、纳滤为代表的膜法处理技术有着广泛的应用前景。
在煤矿的水处理过程中，尤其是煤矿井下工作面等场合的水处理，对 一价离子的去除率要求不高，主要是对二价及以上离子的去除率及设备体 积要求较高。现有技术采用反渗透膜法处理技术或者纳滤膜法处理技术，其 中，反渗透膜法处理技术要求较高的操作压力，设备体积较大;而纳滤膜法 处理技术对一价离子或低分子去除率较低，导致处理后的水质达不到使用要 求。
实用新型内容
本实用新型提供一种矿用水处理装置，可根据水质情况按照所需比例进 行混合，使混合后的出水水质满足应用要求，且整个装置体积小巧，对水质 适应能力强。
本实用新型提供一种矿用水处理装置，包括：
用于降低水压以使满足反渗透处理的进水要求的一级减压阀、用于二次 降低水压以使满足纳滤处理的进水要求的二级减压阀、反渗透部件及纳滤部 件;
所述一级减压阀的出水口与所述反渗透部件的进水口和所述二级减压阀 的进水口相连;
所述二级减压阀的出水口与所述纳滤部件的进水口相连;
所述反渗透部件的产品水口与所述纳滤部件的产品水口相连。
所述反渗透部件包括：
用于调节反渗透膜组件的进水流量的反渗透流量调节阀、反渗透膜组件 及用于调节反渗透膜组件浓水排放流量的反渗透浓水排放阀;
所述一级减压阀的出水口与所述反渗透流量调节阀的进水口相连;
所述反渗透流量调节阀的出水口与所述反渗透膜组件的进水口相连;
所述反渗透膜组件的浓水口与所述反渗透浓水排放阀的进水口相连;
所述纳滤部件包括：
用于调节纳滤膜组件的进水流量的纳滤流量调节阀、纳滤膜组件及用于 调节纳滤膜组件浓水排放流量的纳滤浓水排放阀;
所述二级减压阀的出水口与所述纳滤流量调节阀的进水口相连;
所述纳滤流量调节阀的出水口与所述纳滤膜组件的进水口相连;
所述纳滤膜组件的浓水口与所述纳滤浓水排放阀的进水口相连。
所述矿用水处理装置，还包括：
用于保护所述反渗透膜组件的一级安全阀及用于保护所述纳滤膜组件的 二级安全阀;
所述一级安全阀设置在所述一级减压阀与所述反渗透流量调节阀之间的 管路上;
所述二级安全阀设置在所述二级减压阀与所述纳滤流量调节阀之间的管 路上。
所述矿用水处理装置，还包括：
用于关断所述矿用水处理装置的关断阀;
所述关断阀的出水口与所述一级减压阀的进水口相连。
所述矿用水处理装置，还包括：
用于过滤管网水中杂质的管道过滤器;
所述管道过滤器的进水口与所述关断阀的出水口相连;
所述管道过滤器的出水口与所述一级减压阀的进水口相连。
本实用新型矿用水处理装置，通过一级减压阀及二级减压阀将管网中高 压水降为分别满足反渗透与纳滤部件的进水要求的水，且该矿用水处理装置 中反渗透与纳滤部件并联运行，可根据水质情况按照所需比例进行混合，使 混合后的出水水质满足应用要求，且整个装置体积小巧，对水质适应能力强。
