申请日2013.05.07
公开(公告)日2013.09.18
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型一体化水处理设备，包括微生物反应区、过滤区和灭菌区，所述微生物反应区下端部一侧壁上设置有进水管，所述微生物反应区底部设置曝气装置与鼓风机，所述曝气装置与鼓风机相连，所述微生物反应区上侧部一侧壁上设置有出水管，所述出水管通往过滤区底部，所述过滤区内部设置有至少一层用于过滤杂质的过滤层，所述过滤区上侧部设置出水管，所述出水管通往灭菌区，所述灭菌区的上端部可拆连接的上盖，所述上盖下侧面设置有紫外线灭菌灯，该一体化水处理设备具有设计合理、结构简单，占地面积小，便于清洗，安全性高，过滤和杀菌效果好的特点，满足人们对饮用水的质量要求。
权利要求书
1.一种新型一体化水处理设备，包括微生物反应区、过滤区和灭菌区，其特征在于：所述微生物反应区下端部一侧壁上设置有进水管，所述微生物反应区底部设置曝气装置与鼓风机，所述曝气装置与鼓风机相连，所述微生物反应区上侧部一侧壁上设置有出水管，所述出水管通往过滤区底部，所述过滤区内部设置有至少一层用于过滤杂质的过滤层，所述过滤区上侧部设置出水管，所述出水管通往灭菌区，所述灭菌区的上端部可拆连接的上盖，所述上盖下侧面设置有紫外线灭菌灯，所述上盖的上侧面设置有用于控制紫外线灭菌灯的控制开关，所述灭菌区一侧壁上设置有出水口。
2.根据权利要求1所述的新型一体化水处理设备，其特征在于：所述微生物反应区、过滤区和灭菌区的底部侧壁上均设置有排污口，所述排污口上均设置有止水阀。
3.根据权利要求1所述的新型一体化水处理设备，其特征在于：所述过滤层为纳米金属簇净水材料。
4.根据权利要求1所述的新型一体化水处理设备，其特征在于：所述微生物反应区、过滤区和灭菌区的底部周侧设置有用于安装可调底脚的底脚基座。
说明书
新型一体化水处理设备
技术领域
本实用新型涉及水处理设备，具体涉及一种新型一体化水处理设备。
背景技术
目前，在水资源严重缺乏的条件下，江、河、湖等地表水，循环水，冷却水，矿井水等工业废水，钢铁厂、电厂、纺织印染厂、化工厂、化纤厂、橡胶厂、煤矿等各行业的工业用水和小型水厂生活用水，都可以净化回收再利用，但是现有净水设备存在自动化程度低，安全性不高，占地面积大等缺点，如专利号201010500079.6所提供的一种新型一体化水处理设备，该设备包括膜生物反应池(1)、超滤器(2)、管道泵(3)、射水器(4)、抽吸泵(5),超滤器(2)设置在膜生物反应池(1)内,膜生物反应池(1)内部的下端连接射水器(4),射水器(4)与管道泵(3)的出水口连接,管道泵(3)的进水口与膜生物反应池(1)连接;超滤器(2)的出水口与抽吸泵(5)的进水口连接。虽然安全性提高了，占地面积也缩小了，也起到一定的净水效果，但是自动化程度仍然很低，且不具备杀菌效果，因而无法保证水质。
此外，传统的水处理设备一般需设置专门的反冲洗泵对设备进行定期冲洗，除去购买设备的费用和安排专人管理的人工成本，还要耗费大量的电力成本。而一些采用水力、机械控制的过滤器的水处理设备，需设置强制反冲洗水泵及反冲洗水箱，调试完成后，需要人管理。其存在的主要问题是设备的占地面积大，浪费大量的的反冲洗水体，清洗劳动强度大，清洗成本高，而且麻烦，同时影响设备使用寿命，也对水质照成一定影响。
实用新型内容
基于上述现有技术的不足，本实用新型的目的在于提供一种新型一体化水处理设备，该一体化水处理设备具有占地面积小，安全性高，过滤和杀菌效果好的特点，有效地降低水质处理成本，提高处理后水质量。

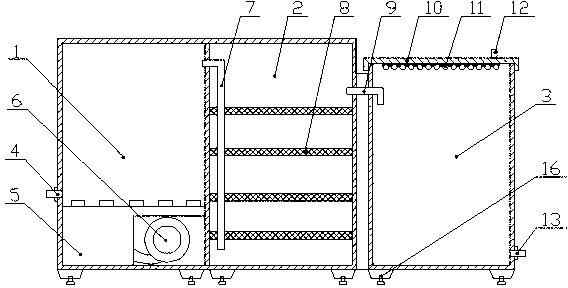

本实用新型的技术方案在于：一种新型一体化水处理设备，包括微生物反应区、过滤区和灭菌区，所述微生物反应区下端部一侧壁上设置有进水管，所述微生物反应区底部设置曝气装置与鼓风机，所述曝气装置与鼓风机相连，所述微生物反应区上侧部一侧壁上设置有出水管，所述出水管通往过滤区底部，所述过滤区内部设置有至少一层用于过滤杂质的过滤层，所述过滤区上侧部设置出水管，所述出水管通往灭菌区，所述灭菌区的上端部可拆连接的上盖，所述上盖下侧面设置有紫外线灭菌灯，所述上盖的上侧面设置有用于控制紫外线灭菌灯的控制开关，所述灭菌区一侧壁上设置有出水口。
进一步，所述微生物反应区、过滤区和灭菌区的底部侧壁上均设置有排污口，所述排污口上均设置有止水阀。
进一步，所述过滤层为纳米金属簇(纳米KDF)净水材料。
进一步，所述微生物反应区、过滤区和灭菌区的底部周侧设置有用于安装可调底脚的底脚基座。
本实用新型的有益效果在于：一是该一体化水处理设备设计合理、结构简单，占地面积小，安全性高，且各个区内底部侧壁上均设置有排污口，便于清洗各个区内的沉淀物和杂质，节约了清洗成本，也减少了清洗时耗费大量的电力成本，更加节能，且减少了清洗时的劳动强度和麻烦与不便。二是过滤层采用纳米金属簇(纳米KDF)净水材料，能将有机污染物氧化降解，从而达到降低水中的余氯、有害重金属离子等污染物浓度的目的，过滤效果好，更有利于净化水。三是具有紫外线杀菌功能，更有利于灭菌，提高了水的质量，同时保证了人们的身体健康。
