申请日2013.11.25
公开(公告)日2014.03.12
IPC分类号B01D24/46; B01D24/16
摘要
本发明公开了一种用生物活性砂反应器处理污水的方法。(1)建立一个生物活性砂反应器，内装滤料(颗粒活性炭)，还包括进水管、布水器、出水堰、导砂锥、空气提升泵、提砂气嘴、提砂管、洗砂器、洗砂水出口和电气控制系统。(2)由进水管通入污水，经布水器均匀配水，污水由下逆流向上，经过滤料，污水中杂质被过滤，污水中的浊度、色度得到有效的去除;水中的微生物附着在滤料上形成生物膜并汲取水中有机污染物作为营养物质利用，污水中的有机污染物得到去除。本发明结合了一般活性砂过滤器的过滤作用和生物处理作用，能够加强活性砂过滤器去除有机污染物的能力，同时使浊度和色度的去除更加显著。
权利要求书
1.一种用生物活性砂反应器处理城镇污水的方法，其特征是在于具体步骤为：

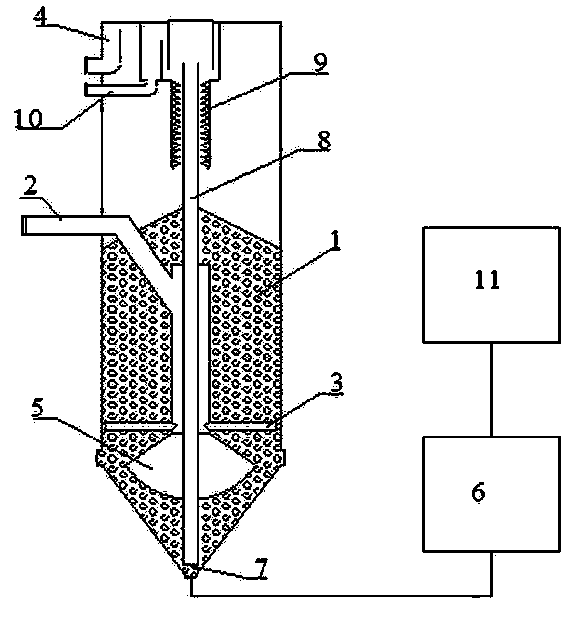

(1)建立一个生物活性砂反应器，内装滤料(1)，还包括进水管(2)、布水器(3)、出水堰(4)、导砂锥(5)、空气提升泵(6)、提砂气嘴(7)、提砂管(8)、洗砂器(9)、洗砂水出口(10)和电气控制系统(11);生物活性砂反应器顶端一侧为出水堰(4)，出水堰(4)下部有洗砂水出口(10)，生物活性砂反应器中部有进水管(2)，进水管(2)下方与布水器(3)相连，布水器(3)下方与导砂锥(5)相连，提砂管(8)立于生物活性砂反应器中部，提砂管(8)上端外面为洗砂器(9)，提砂管(8)下部末端为提砂气嘴(7)，提砂气嘴(7)外接空气提升泵(6)，空气提升泵(6)另一端与电气控制系统(11)相连;
(2)由进水管(2)通入污水，经布水器(3)均匀配水，污水由下逆流向上，经过滤床从顶部的出水堰(4)流出;导砂锥(5)将截留了污染物的滤料(1)导向底部;空气提升泵(6)将空气压缩到提砂气嘴(7)用于将脏的滤料(1)通过提砂管(8)提升至洗砂器(9)进行清洗，洗砂水由洗砂水出口(10)流出，被清洗过的滤料(1)重新回到滤床进入下一个循环;电气控制系统(11)，用于控制生物活性砂反应器和空气提升泵(6)的启动、运行及报警，达到生物活性砂反应器自动稳定运行及自动间歇洗砂;
所述滤料(1)为粒径10~20目的颗粒活性炭。
说明书
一种用生物活性砂反应器处理污水的方法
技术领域
本发明涉及污水深度处理、微污染水净化领域，特别是一种用生物活性砂反应器处理污水的方法，用于城镇污水处理。
背景技术
目前，我国大部分城镇污水处理厂都是采用《城镇污水处理厂污染物排放标准》(GB18918-2002)一级B标排放标准，只要达标排放，对环境影响不大。但是随着我国社会经济的快速发展，城市人口剧增，城镇日用水量急增，近年来废水排放总量呈明显的上升趋势，这对一些地区的环境造成比较大的压力。在这样的情况下，如果还按一级B标运行污水处理厂，氮磷等在水体中日积月累，特别是排放到封闭水体，会造成水体富营养化，特别到夏日干旱期，水质恶化严重，生态平衡遭到破坏，使群众的身体健康受到极大的影响。
目前，采用新工艺、新设备是城镇污水处理厂在提标改造中一种技术手段。过滤是污水处理中的关键环节，传统过滤器存在占地面积较大、滤料反冲洗效率不高、滤料会板结等问题，活性砂过滤器是一种集絮凝、澄清、过滤为一体的连续过滤设备，相对传统过滤器有占地面积小、能耗低、反冲洗清洗彻底、滤料不会板结、可承受负荷高等优点。然而单纯的活性砂过滤器对有机污染物处理能力有限，难以满足实际使用需要。
发明内容
本发明的目的就是结合过滤和生物作用深度处理污水，提供一种用生物活性砂反应器处理污水的方法。
具体步骤为
(1)建立一个生物活性砂反应器，内装滤料(颗粒活性炭)，还包括进水管、布水器、出水堰、导砂锥、空气提升泵、提砂气嘴、提砂管、洗砂器、洗砂水出口和电气控制系统。生物活性砂反应器顶端一侧为出水堰，出水堰下部有洗砂水出口，生物活性砂反应器中部有进水管，进水管下方与布水器相连，，布水器下方与导砂锥相连，提砂管立于生物活性砂反应器中部，提砂管上端外面为洗砂器，提砂管下部末端为提砂气嘴，提砂气嘴外接空气提升泵，空气提升泵另一端与电气控制系统相连。
(2)由进水管通入污水，经布水器均匀配水，污水由下逆流向上，经过滤料，污水中杂质被过滤，污水中的浊度、色度得到有效的去除;水中的微生物附着在滤料上形成生物膜并汲取水中有机污染物作为营养物质利用，污水中的有机污染物得到去除;经过净化的滤液从顶部的出水堰流出。导砂锥将截留了污染物的滤料导向底部。空气提升泵将空气压缩到提砂气嘴用于将脏的滤料通过提砂管提升至洗砂器进行清洗，洗砂水由洗砂水出口流出，被清洗过的滤料重新回到滤床进入下一个循环。电气控制系统，用于控制生物活性砂反应器和空气提升泵的启动、运行及报警。
本发明实现一般的活性砂过滤系统过滤作用的同时，在滤料上挂上生物膜达到去除污水中的有机污染物，并且微生物使整个系统对色度、浊度的去除效果更显著。
