申请日2013.07.03
公开(公告)日2014.04.02
IPC分类号E03F5/02; C02F1/40; C02F3/28
摘要
本实用新型公开了一种带粪便污水处理功能的排水检查井，包括依次连接的井筒、井脖和井座，井座上盖设有井盖，井筒内通过隔板分割为第一区和第二区，隔板上开设有联通孔，井筒的第一区的筒壁上设置有进水管和通气管，井筒的第二区的筒壁上设置有出水管。本实用新型结构简单，占地面积小;因就近与出户管衔接，埋深较浅，清掏方便;避免了采用大量的污水管道收集零星、分散、小水量的污水，降低建设成本，同时也减少了污水管道的淤积堵塞现象;另外，通过改变隔板联通孔的位置，将联通孔设置在井底部后就可以变换功能，处理厨房油腻废水。
权利要求书

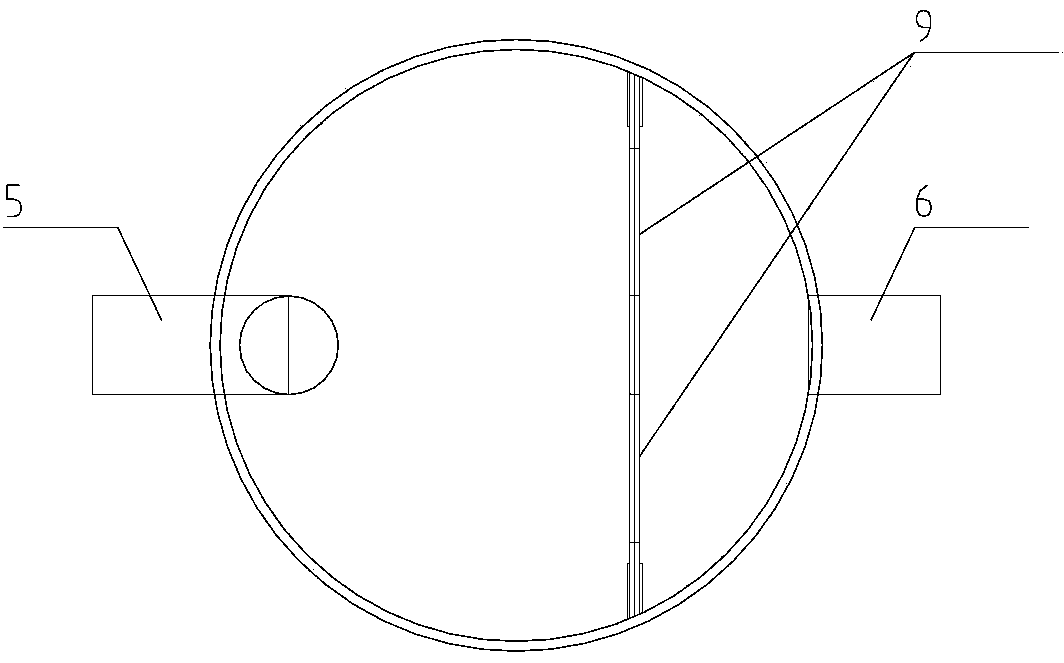

1. 一种带粪便污水处理功能的排水检查井，包括依次连接的井筒(1)、井脖(2)和井座(3)，井座(3)上盖设有井盖(4)，其特征在于，井筒(1)内通过隔板(8)分割为第一区和第二区，隔板(8)上开设有联通孔(9)，井筒(1)的第一区的筒壁上设置有进水管(5)和通气管(10)，井筒(1)的第二区的筒壁上设置有出水管(6)。
2.根据权利要求1所述的一种带粪便污水处理功能的排水检查井，其特征在于，所述的井筒(1)内设置有两个隔板槽(7)，隔板(8)设置在隔板槽(7)之间。
3.根据权利要求1所述的一种带粪便污水处理功能的排水检查井，其特征在于，所述的进水管(5)和出水管(6)在井筒(1)内的部分均向井筒(1)的底部延伸。
4.根据权利要求1所述的一种带粪便污水处理功能的排水检查井，其特征在于，所述的联通孔(9)为两个。
5.根据权利要求4所述的一种带粪便污水处理功能的排水检查井，其特征在于，所述的两个联通孔(9)均设置在隔板(8)的中部。
6.根据权利要求5所述的一种带粪便污水处理功能的排水检查井，其特征在于，所述的两个联通孔(9)中心与井筒(1)底部的距离均为850mm，两个联通孔(9)均为宽300，高250mm的方孔。
7.根据权利要求4所述的一种带粪便污水处理功能的排水检查井，其特征在于，所述的两个联通孔(9)均设置在隔板(8)的底部。
8.根据权利要求7所述的一种带粪便污水处理功能的排水检查井，其特征在于，所述的两个联通孔(9)中心与井筒(1)底部的距离均为200mm，两个联通孔(9)均为宽300，高400mm的方孔，孔间距200mm。
9.根据权利要求1所述的一种带粪便污水处理功能的排水检查井，其特征在于，所述的第一区的容积为井筒(1)容积的75%。
说明书
一种带粪便污水处理功能的排水检查井
技术领域
本实用新型涉及污水处理领域，具体涉及一种带粪便污水处理功能的排水检查井，适用于工业与民用建筑小量、零散粪便污水的初步处理。
背景技术
排水检查井是管道系统上的一种附属构筑物，其主要作用是用于对管渠系统作定期检查和清通，兼使管渠中产生的危害气体流通疏散。检查井通常设置在管渠交叉、转弯、管渠尺寸或坡度改变、跌水等处以及相隔一定距离的直线管渠上。按不同作用，有跌水井、水封井、换气井、沉泥井等。
检查井形状一般常见的为圆形，在大直径管道的连接处或交汇处，有方形、矩形、扇形等其它形状。
检查井井身材料有砖、石、混凝土或钢筋混凝土、玻璃钢、塑料等，国外多采用钢筋混凝土预制和聚合物混凝土预制。
化粪池起源于19世纪的欧洲，1895年Donald设计了世界上第一个厌氧化粪池，从此卫生间等家庭生活污水可通过化粪池得到较好的处理，减轻了粪便对河流等水体的污染。1903年Travi发明了Travi池，污水从一端流入，另一端流出，两侧沉淀区分离出的污泥在池子中间的中下部分消化，产生的沼气从中间上部分排出，不影响两侧的沉淀区。1906年德国人Imhoff对Travi池作了改进，把污水的沉淀和污泥的消化完全分开，彼此不发生干扰。这种池子被称为Imhoff池，又称隐化池，国内称为双层沉淀池，在上世纪20年代被广泛应用于欧美各国。化粪池和Imhoff池至今在排水工程中仍占有重要地位。
化粪池是污泥处理最初级的方法，是一种利用沉淀和厌氧发酵的原理，去除生活污水中悬浮性有机物的处理设施， 属于初级的过渡性生活处理构筑物。污水含有大量的粪便、纸屑、病原虫(如蛔虫)等杂质，悬浮物固体浓度为 100~350mg/L，有机物浓度BOD5 在100~400mg/L之间，其中悬浮性的有机物浓度BOD5为50~200mg/L。污水在池中经过12~24小时的沉淀后去除约50~60%左右悬浮物;沉淀下来的污泥在密闭无氧的条件下腐化进行厌氧分解，使有机物转化为稳定状态;污泥经三个月以上时间的酸化发酵后脱水熟化便可清掏出作肥料等用。化粪池去除有机物能力较差，一般说来污水中的生化需氧量仅降低20%左右，出流污水呈酸性，具恶臭，还不符合卫生要求。但化粪池作为一种避免管道发生堵塞而设置的截粪设施，在截留、沉淀污水中的大颗粒杂质、防止污水管道堵塞、减小管道埋深、保护环境上仍起着积极的作用。
化粪池的池形有圆形和矩形两种，一般大型的化粪池采用矩形，小型的采用圆形，实际工程中多使用矩形。
化粪池池身材料有砖、石、混凝土或钢筋混凝土、玻璃钢、塑料等。
化粪池作为一种局部生活污水处理构筑物，当室外无生活污水排水系统，必须采用化粪池对室内卫生间污水进行初步处理，污水经沉淀后，相对净化了的出流液排放至河流等水体，靠水体天然自净能力经一步净化(较早时期的做法);或自流排至渗排场，进行土地处理，污水中的细小杂质被土壤过滤掉，污水中溶解性有机物被土壤中的微生物逐渐分解，进一步被净化后的水通过蒸发、被土壤吸收、被植物根系吸收、下渗进入地下水系统，达到无害化。在旧城区，必须采用化粪池对室内所排出的污(废)水加以处理后才允许排入合流制排水系统。有的城镇虽有污水处理厂(站)，但随着城镇建设发展已不堪重负，故环卫部门要求生活污水经化粪池处理后再排入市政管网，以减轻城镇污水处理的压力。
新农村、城镇化建设和工业化进程，推动了市政工程、房地产业和工业区等的快速发展。许多建设项目特点是使用人员少、污水排水零星分散，集中设置大型化粪池，会大量增加排水管道、检查井的设置，而且各污水排水源头呈间断排水，排水量小，污水中杂质量大，容易造成从污水排水源头至化粪池前一段排水管道的淤积和堵塞。化粪池国家标准图中的最小规格为2m3以上的容积，对于零散污水处理占地较大，仍不能够满足要求。实际的工程需要一种容积较小，占地较少，又能够达到初步沉淀、截留污水中杂质的设施。
实用新型内容
本实用新型的目的是针对现有实际需求和化粪池存在的上述局限性问题，结合排水检查井和化粪池原理，提出一种带粪便污水处理功能的排水检查井，该排水检查井结构简单，维护清掏方便，沉淀截留效率高，节省了管道和检查井的占地面积，降低一次性建设成本，而且可以通过隔板联通孔高低位置，转换成具有隔油功能的排水检查井。
本实用新型的上述目的通过以下技术方案实现：
一种带粪便污水处理功能的排水检查井，包括依次连接的井筒、井脖和井座，井座上盖设有井盖，井筒内通过隔板分割为第一区和第二区，隔板上开设有联通孔，井筒的第一区的筒壁上设置有进水管和通气管，井筒的第二区的筒壁上设置有出水管。
如上所述的井筒内设置有两个隔板槽，隔板设置在隔板槽之间。
如上所述的进水管和出水管在井筒内的部分均向井筒的底部延伸。
如上所述的联通孔为两个。
如上所述的两个联通孔均设置在隔板的中部。
如上所述的两个联通孔中心与井筒底部的距离均为850mm，两个联通孔均为宽300，高250mm的方孔。
如上所述的两个联通孔均设置在隔板的底部。
如上所述的两个联通孔中心与井筒底部的距离均为200mm，两个联通孔均为宽300，高400mm的方孔，孔间距200mm。
如上所述的第一区的容积为井筒容积的75%。
本实用新型与现有技术相比，具有以下优点：
1、结构简单，占地面积小;
2、因就近与出户管衔接，埋深较浅，清掏方便;
3、避免了采用大量的污水管道收集零星、分散、小水量的污水，降低建设成本，同时也减少了污水管道的淤积堵塞现象。
4、本污水处理检查井通过改变隔板联通孔的位置，将联通孔设置在井底部后就可以变换功能，处理厨房油腻废水。
