申请日2013.09.05
公开(公告)日2014.02.19
IPC分类号B01D29/56; B01D29/64; B01D29/68
摘要
在本实用新型提供了一种简易家用污水过滤装置，包括壳体，壳体内部由第一过滤网和第二过滤网分成预处理层、深层处理层和接水层三个空间，第一过滤网和第二过滤网均水平倾斜设置;在预处理层的空间中，预处理层的侧上方设置有入水管，预处理层正上方、靠着壳体顶部安装有第一喷淋器，预处理层侧上方、靠着所述壳体顶部安装有第二喷淋器，在壳体侧面靠近所述第一过滤网水平线最低水位开有第一杂质出口;在深层处理层的空间中，深层处理层侧上方安装有第三喷淋器，壳体侧面靠近所述第二过滤网水平线最低位置开有第二杂质出口;在第二过滤网上方设有至少一个除渣尼龙滚筒，除渣尼龙滚筒的滚筒面紧贴于第二过滤网的网面;在接水层的空间中，壳体侧边上开有排污口和输出接口。
权利要求书
1.一种简易家用污水过滤装置，包括壳体，所述壳体内部由第一过 滤网和第二过滤网分成预处理层、深层处理层和接水层三个空间， 其特征在于，
所述第一过滤网和第二过滤网均水平倾斜设置;
在所述预处理层的空间中，所述预处理层的侧上方设置有入水管， 所述预处理层正上方、靠着所述壳体顶部安装有第一喷淋器，所述 预处理层侧上方、靠着所述壳体顶部安装有第二喷淋器，在所述壳 体侧面靠近所述第一过滤网水平线最低水位开有第一杂质出口;
在所述深层处理层的空间中，所述深层处理层侧上方安装有第三喷 淋器，所述壳体侧面靠近所述第二过滤网水平线最低位置开有第二 杂质出口;在所述第二过滤网上方设有至少一个除渣尼龙滚筒，所 述除渣尼龙滚筒的滚筒面紧贴于所述第二过滤网的网面;
在所述接水层的空间中，所述壳体侧边上开有排污口和输出接口。
2.根据权利要求1所述的简易家用污水过滤装置，其特征在于，所 述第一过滤网与水平面呈20度夹角，所述第二过滤网与水平面呈 10度夹角。
3.根据权利要求1或2所述的简易家用污水过滤装置，其特征在于， 在所述第二过滤网上方均匀设有三个所述除渣尼龙滚筒。
4.根据权利要求1或2所述的简易家用污水过滤装置，其特征在于， 所述第一喷淋器、所述第二喷淋器和所述第三喷淋器的水源均取所 述接水层，均通过增压水泵和管道把所述接水层的水分别抽入所述 第一喷淋器、所述第二喷淋器和所述第三喷淋器中。
说明书
一种简易家用污水过滤装置
技术领域
本实用新型涉及污水处理，特别涉及一种简易家用污水过滤装 置。
背景技术
在现实生活中，每个家庭每天都会产生不少的污水，若污水不 进行过滤处理就直接排出，容易造成下水管道的阻塞，所以有必要 普及使用污水处理装置。
发明人发现现有技术中的过滤装置有如下问题：结构简单的过 滤装置适用范围不广，过滤不彻底，需要停机才能拆洗过滤网;结 构复杂的过滤装置价格昂贵，实用性不强，不利于普及。
实用新型内容
本实用新型所要解决的技术问题在于提供一种结构简单，过滤 效果好，不需停机清网的简易家用污水过滤装置。
在本实用新型提供了一种简易家用污水过滤装置，包括壳体， 所述壳体内部由第一过滤网和第二过滤网分成预处理层、深层处理 层和接水层三个空间，所述第一过滤网和第二过滤网均水平倾斜设 置;
在所述预处理层的空间中，所述预处理层的侧上方设置有入水 管，所述预处理层正上方、靠着所述壳体顶部安装有第一喷淋器， 所述预处理层侧上方、靠着所述壳体顶部安装有第二喷淋器，在所 述壳体侧面靠近所述第一过滤网水平线最低水位开有第一杂质出 口：
在所述深层处理层的空间中，所述深层处理层侧上方安装有第 三喷淋器，所述壳体侧面靠近所述第二过滤网水平线最低位置开有 第二杂质出口;在所述第二过滤网上方设有至少一个除渣尼龙滚筒， 所述除渣尼龙滚筒的滚筒面紧贴于所述第二过滤网的网面;
在所述接水层的空间中，所述壳体侧边上开有排污口和输出接 口。
进一步地，所述第一过滤网与水平面呈20度夹角，所述第二过 滤网与水平面呈10度夹角。
进一步地，在所述第二过滤网上方均匀设有三个所述除渣尼龙 滚筒。
进一步地，所述第一喷淋器、所述第二喷淋器和所述第三喷淋 器的水源均取所述接水层，均通过增压水泵和管道把所述接水层的 水分别抽入所述第一喷淋器、所述第二喷淋器和所述第三喷淋器中。
采用本实用新型提供的简易家用污水过滤装置，结构简单，并 且因为采用喷淋器和除渣尼龙滚筒对网面进行清扫，从而达到了过 滤效果好，不需停机清网的技术效果。
附图说明
此处所说明的附图用来提供对本实用新型的进一步理解，构成 本申请的一部分，本实用新型的示意性实施例及其说明用于解释本 实用新型，并不构成对本实用新型的不当限定。在附图中：

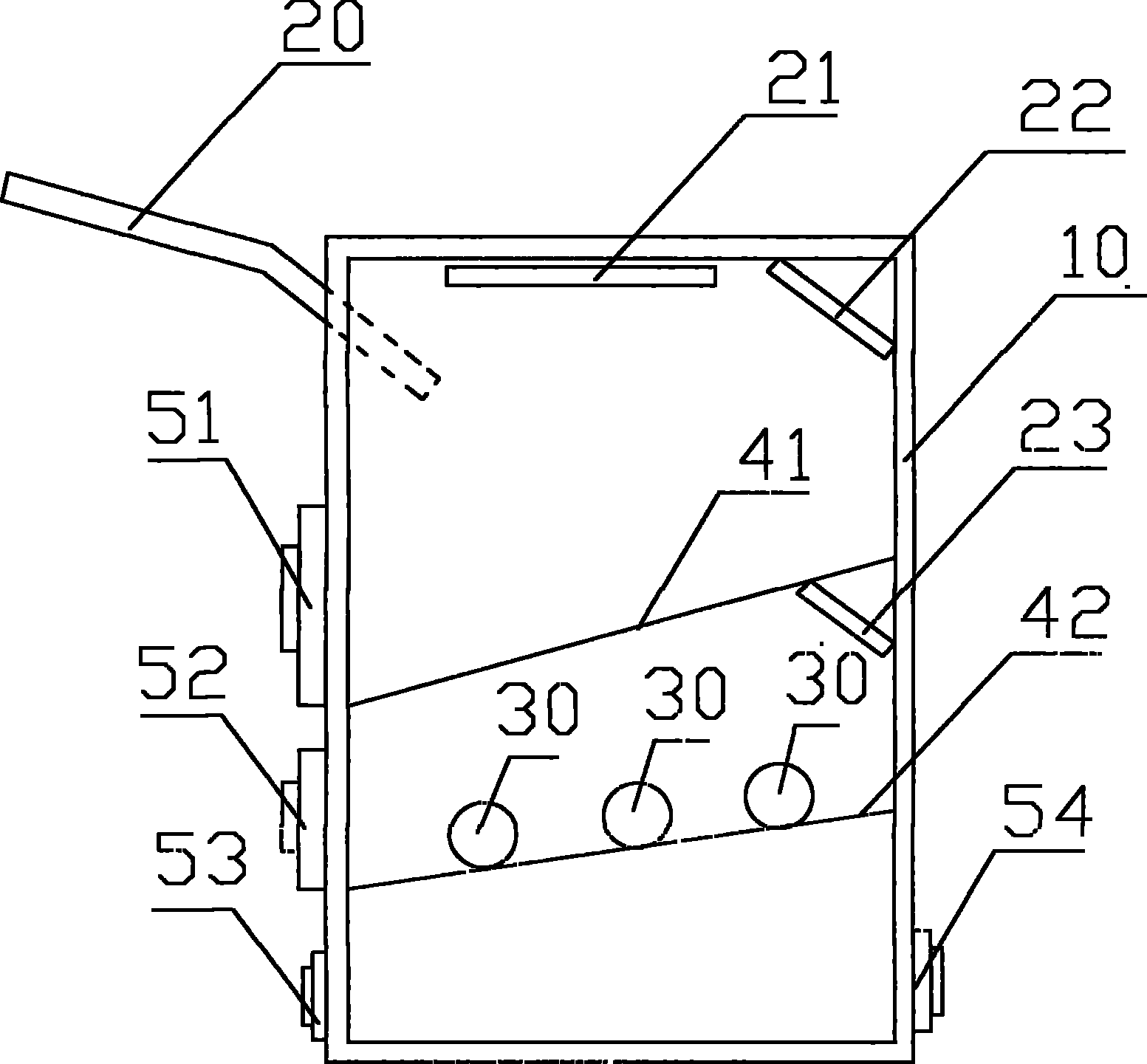

图1示意性示出了本实用新型实施例给出的简易家用污水过滤 装置结构示意图;
具体实施方式
下面将参考附图并结合实施例，来详细说明本实用新型。
参照图1，本实用新型实施例提供了一种简易家用污水过滤装 置，包括壳体10，壳体10内部由第一过滤网41和第二过滤网42 分成预处理层、深层处理层和接水层三个空间，第一过滤网41与水 平线呈20度夹角，第二过滤网42与水平线呈10度夹角，第二过滤 网42的网眼比第一过滤网41的网眼小。
在预处理层的空间中，预处理层的侧上方设置有入水管20，生 活污水通过入水管20流入壳体10内部;靠着壳体10顶部，预处理 层正上方和侧上方安装有第一喷淋器21和第二喷淋器22，第二喷 淋器22正对于第一过滤网41网边离水平线最高的位置;在壳体10 侧面靠近所述第一过滤网41水平线最低水位开有第一杂质出口51。
在深层处理层的空间中，深层处理层侧上方安装有第三喷淋器 23，第三喷淋器23正对于第二过滤网42网边离水平线最高的位置; 在壳体10侧面靠近所述第二过滤42网水平线最低水位开有第二杂 质出口52;在第二过滤网42上方设有至少一个除渣尼龙滚筒30， 例如是三个除渣尼龙滚筒30，除渣尼龙滚筒30的滚筒面紧贴于第 二过滤网42的网面，当除渣尼龙滚筒30滚动时，会清扫残留在第 二过滤网42的细小杂质。
在接水层的空间中，侧边上开有排污口53和输出接口54。排 污口53平时是关闭的，需要清洗接水层时打开排污口53对内部进 行清洗。
第一喷淋器21、第二喷淋器22和第三喷淋器23的水源取结水 层，通过增压水泵和管道(图中未画出)把接水层的水分别抽入第 一喷淋器21、第二喷淋器22和第三喷淋器23中。
该简易家用污水过滤装置运行过程如下：
(1)生活污水通过入水管20不断流入预处理层中，水分透过 第一过滤网41的网眼向下流入深层处理层，通过第一喷淋器21和 第二喷淋器22的喷淋作用以及固体杂质的自身重力，固体杂质会移 到第一杂质出口51;
(2)进入深层处理层的污水，水分透过第二过滤网42的网眼 向下流入接水层，通过第三喷淋器23的喷淋作用和固体杂质的自身 重力，固体杂质会移动到第二杂质出口52，与此同时，除渣尼龙滚 筒30不停滚动，会清扫残留在第二过滤网42的细小杂质;
(3)定期清理第一杂质出口51和第二杂质出口52的杂质，定 期打开排污口53对接水层的空间内部进行清洗。
由于喷淋器的水流不停的冲洗第一过滤网41的网面和第二过 滤网42网面，因此该污水过滤装置的滤水性基本处于最佳状态。
本实用新型实施例提供的简易家用污水过滤装置结构简单，并 且采用喷淋器和除渣尼龙滚筒对网面进行清扫，使得过滤效果好， 并且在过滤过程中还可清网。
以上所述仅为本实用新型的优选实施例而已，并不用于限制本 实用新型，对于本领域的技术人员来说，本实用新型可以有各种更 改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、 等同替换、改进等，均应包含在本实用新型的保护范围之内。
