申请日2013.04.27
公开(公告)日2013.12.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种高效的人工快速渗滤污水处理系统，由通过管道依次连接的格栅池、沉淀调节池、人工快渗池和消毒池组成。污水首先流入格栅池，对悬浮固体进行截留，然后进入沉淀调节池对水质和水量进行均衡调节后，通过提升泵进入人工快渗池，人工快渗装置的进水管道与快渗池配水管相连，底层集水管与人工快渗装置底部外端的出水管连接，污水在人工快渗池内进行净化处理，再由消毒池消毒后排放。本套系统工艺简单、易于维护管理，人工快渗池采用间歇式的进水方式，内部填充特殊的渗滤介质，提高了TN和TP的去除能力，出水水质好、适用范围广。
权利要求书
1.一种高效的人工快速渗滤污水处理系统，其特征在于：包括通过管道依次连接的格栅池、沉淀调节池、人工快渗池和消毒池。
2.根据权利要求1所述的高效人工快速渗滤污水处理系统，其特征在于人工快渗池设有配水管道和集水管道，人工快渗装置的进水管道与快渗池配水管相连，底层集水管与人工快渗装置底部外端的出水管连接。
3.根据权利要求1或2所述的高效的人工快速渗滤污水处理系统，其特征在于人工快渗池设有人工快渗填料层，填料层分为集水层和渗滤层;集水层位于人工快渗池底部，厚度在 0.3~0.5m之间;渗滤层铺垫于集水层上部，渗滤层高度为1~2m。
4.根据权利要求1或2所述的高效的人工快速渗滤污水处理系统，其特征在于人工快渗池采用间歇式的进水方式，每日对快渗池布水四次，间隔周期为6小时。
5.根据权利要求1所述的高效的人工快速渗滤污水处理系统，其特征在于消毒池设有加药装置，加药装置通过管路接通于消毒池内。
说明书
一种高效的人工快速渗滤污水处理系统
技术领域
本实用新型涉及一种污水处理领域，具体涉及一种人工快速渗滤污水处理系统。
背景技术
人工快速渗滤法(Constructed Rapid Infiltration，CRI)作为一种新兴的分散式污水处理方式，自2001年应用于实际工程以来，以其建设投资和运行成本低廉、运行稳定、维护简单等特点引起各界广泛关注，并在全国各地得到了应用和推广。
近年来对该技术的应用研究十分活跃，如专利号为200920243176.4，名为“高效人工快渗污水处理系统”的实用新型专利，公开了一种高效人工快渗污水处理系统，它由厌氧生物处理装置和高效人工快渗污水处理装置组成，其出水水质好，产污泥量低;专利号为201210071561.1名为“一种生态型人工快渗污水处理系统”的发明专利，公开了一种生态型人工快渗污水处理系统，它由格栅池、调节池、微曝气池、生态快渗池和后置反硝化池组成，其出水水质指标稳定达到一级A排放标准。以上系统中仍留有生化工艺，运行费用高，不宜维护管理，且不适用于乡镇污水处理，而大多数未设有生化部分的人工快渗池内部填充的渗滤介质为一般的天然沙土，其污染物的去除效果一般，尤其是TN和TP的去除能力差，出水水质达标困难。因此应设计一种含特殊渗滤层、适合水力负荷周期的人工快速渗滤系统来提高整体系统的污水处理效果。
发明内容
本实用新型的目的是针对现有技术的不足，提供一种工艺简单、易于维护管理、出水水质好、适用范围广的高效人工快速渗滤污水处理系统。
为实现上述目的，本实用新型采用以下技术方案：

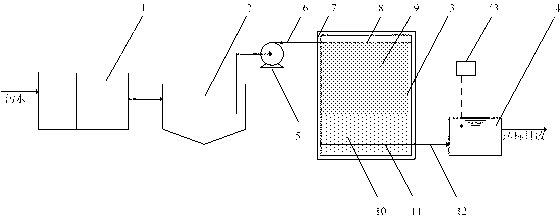

一种高效人工快速渗滤污水处理系统包括依次连接的格栅池、沉淀调节池、人工快渗池和消毒池组成：污水通过管路与格栅池的进水口接通，污水由格栅池对悬浮固体进行截留，然后由调节池对水质和水量进行均衡调节后，通过提升泵进入人工快渗池进行净化处理，再由消毒池消毒后排出。
上述方案中所述的人工快渗池设有配水管道和集水管道，人工快渗装置的进水管道与快渗池配水管相连，底层集水管与人工快渗装置底部外端的出水管连接。
上述方案中所述的人工快渗池内设有人工快渗填料层，填料层分为集水层和渗滤层，集水层位于人工快渗池底部，厚度在 0.3~0.5m之间;渗滤层铺垫于集水层上部，渗滤层高度为1~2m。
上述方案中所述的人工快渗池采用间歇式的进水方式，每日对快渗池布水四次，间隔周期为6小时。
上述方案中所述的消毒池处设有加药装置，加药装置通过管路接通于消毒池内。
人工快速渗滤系统去除有机污染物的工作原理是：在进水期，随污水进入系统的有机物、氨氮等吸附于渗滤介质中，停止进水后，系统进入落干期，即好氧阶段，系统内的微生物通过摄取有机物作为其生长所需的碳源，从而使有机物分解，表现为 COD 去除。在人工快渗系统中加入特殊的渗滤介质海绵铁，对磷的去除效果非常好，去除率高达98.7%。
本实用新型提供一种高效人工快速渗滤污水处理系统，工艺简单，易于操作管理，且出水水质好，出水各项水质指标稳定达到《城镇污水处理厂污染物排放标准》GB18918-2002一级A标准。
具有特点：①采用天然河砂加少量特殊填料，除磷效果好;②干湿交替运行，脱氮效果好;③无需设二沉池，不产生剩余活性污泥。
