申请日2013.02.28
公开(公告)日2013.07.17
IPC分类号C02F9/04; B60P3/00
摘要
本实用新型公开了移动式车载应急污水处理设备，包括：运载车，拖挂式拖车架，放置在拖车架上的集装箱，以及放置在集装箱内的污水处理设备和发电机;所述的污水处理设备包括：电控柜，移动水泵，加药装置，在线污水水质监测仪，以及依次用管道连接的反应池、气浮池、沉淀池、增压泵、多介质过滤器、活性炭过滤器、清水池和消毒池。本实用新型装置可以根据事故现场污染物特性，进行现场污水处理的设备，具有多功能、灵活采用污水处理方式、污水处理设备配套完善、多路切换动力电源的特点。
权利要求书

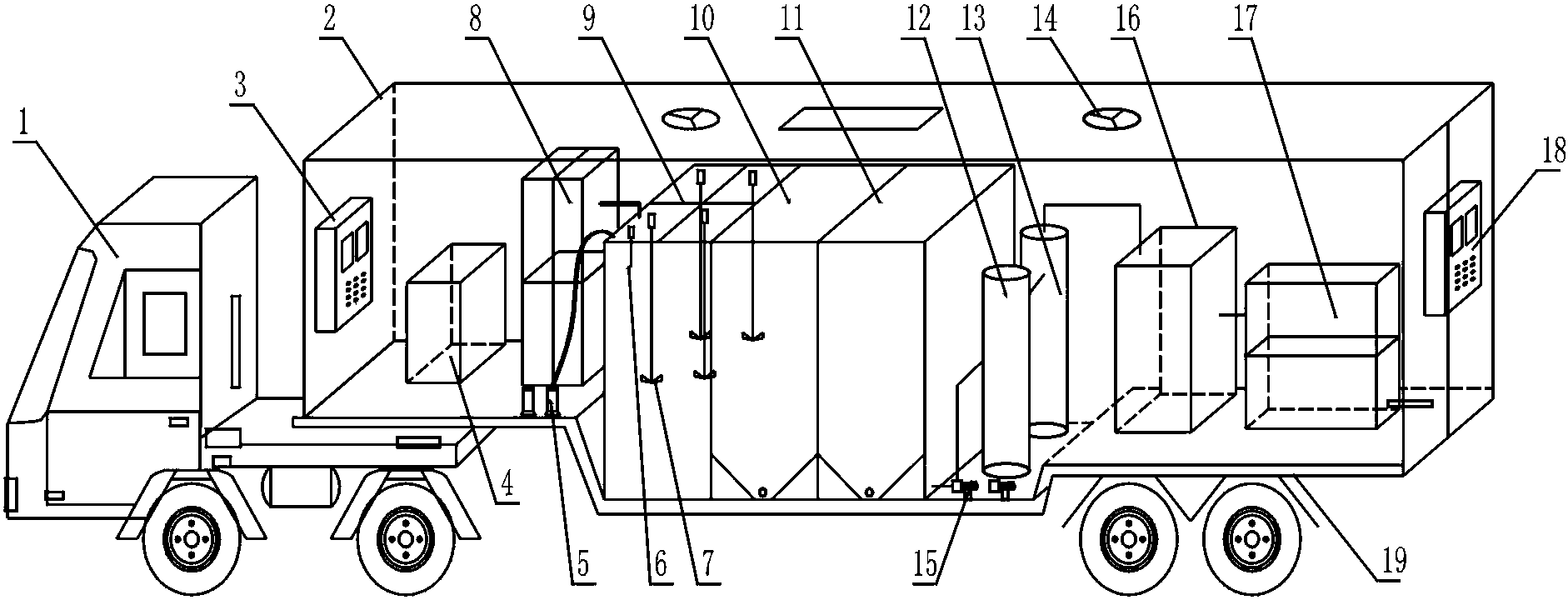

1.移动式车载应急污水处理设备，其特征在于，包括：运载车(1)，拖挂式拖车架(19)，放置在拖车架(19)上的集装箱(2)，以及放置在集装箱(2)内的污水处理设备和发电机(4);所述的污水处理设备包括：电控柜(3)，移动水泵(5)，加药装置(8)，在线污水水质监测仪(18)，以及依次用管道连接的反应池(9)、气浮池(10)、沉淀池(11)、增压泵(15)、多介质过滤器(12)、活性炭过滤器(13)、清水池(16)和消毒池(17)。
2.根据权利要求1所述的移动式车载应急污水处理设备，其特征在于：所述集装箱(2)的顶部设置有通风风机(14)。
3.根据权利要求1所述的移动式车载应急污水处理设备，其特征在于：所述移动水泵(5)通过柔性管道与反应池(9)连接。
4.根据权利要求1所述的移动式车载应急污水处理设备，其特征在于：所述反应池(9)的上部设置有PH仪(6)和搅拌机(7)。
5.根据权利要求1所述的移动式车载应急污水处理设备，其特征在于：所述在线污水水质监测仪(18)设置在集装箱(2)的尾部。
说明书
移动式车载应急污水处理设备
技术领域
本实用新型涉及污水处理设备，具体涉及移动式车载应急污水处理设备。
背景技术
在工业生产中产生污水的突发事故，而原有污水处理站不能处理时，以及液态危险品运输事故中等情况，常需要对污水进行应急处理。如强酸运输事故中，泄漏的强酸常采用石灰等药剂就地中和处理，但也存在污水污染的问题，对事故附近水源形成长期的污染，因此需要一种移动式应急污水处理设备，可以快速对事故现场污水进行处理，减少对环境的影响。
实用新型内容
本实用新型的目的在于提供移动式车载应急污水处理设备，提出一种可以移动式车载，可以根据事故现场污染物特性，进行现场污水处理的设备，具有多功能、灵活采用污水处理方式、污水处理设备配套完善、多路切换动力电源的特点。
本实用新型的目的通过下述技术方案实现：移动式车载应急污水处理设备，其特征在于，包括：运载车，拖挂式拖车架，放置在拖车架上的集装箱，以及放置在集装箱内的污水处理设备和发电机;所述的污水处理设备包括：电控柜，移动水泵，加药装置，在线污水水质监测仪，以及依次用管道连接的反应池、气浮池、沉淀池、增压泵、多介质过滤器、活性炭过滤器、清水池和消毒池。
所述集装箱的顶部设置有通风风机。
所述移动水泵通过柔性管道与反应池连接。
所述反应池的上部设置有PH仪和搅拌机。
进一步的，所述在线污水水质监测仪设置在集装箱的尾部。
综上所述，本实用新型的有益效果是：可以将污水处理设备车载到达需要处理污水的现场，可以根据事故现场污染物特性以及PH性质，现场配置处理药剂，本实用新型设备进行污水反应、混凝、沉淀、过滤、消毒等工艺处理。本实用新型还可以根据现场动力电源的情况，没有供电的情况，采用发电机发电，若有电源，则采用直接供电。具有多功能、灵活采用污水处理方式、污水处理设备配套完善、多路切换动力电源的特点。
