申请日2013.02.26
公开(公告)日2013.07.24
IPC分类号G05B19/05
摘要
本实用新型公开了一种基于PLC污水处理自动化监控的应用设备，所述应用设备包括一台主控服务器、电气控制部分、污水处理部分，所述主控服务器连接PLC控制站，所述电气控制部分包括PLC控制站及与PCL控制站连接的PIO1远程控制站、PIO2远程控制站、PIO3远程控制站、PIO4远程控制站，所述污水处理部分包括依次连接的进水井、粗格栅、进水泵房、曝气沉砂池、细格栅、曝气池、二沉池、污泥泵房、污泥浓缩池、脱水机房。本实用新型污水处理自动化监控系统是一种高效的生化处理工艺，通过波浪式氧化工艺对氢和氮进行高效去除，具有占地少、结构紧凑、工艺稳定、投资低廉、维护简便、运行费用低的特点。
权利要求书
1.一种基于PLC污水处理自动化监控的应用设备，所述应用设备包括一台 主控服务器、电气控制部分、污水处理部分，其特征在于：所述主控服务器连 接PLC控制站，所述电气控制部分包括PLC控制站及与PCL控制站连接的PIO1 远程控制站、PIO2远程控制站、PIO3远程控制站、PIO4远程控制站，所述污水 处理部分包括依次连接的进水井、粗格栅、进水泵房、曝气沉砂池、细格栅、 曝气池、二沉池、污泥泵房、污泥浓缩池、脱水机房。
2.按照权利要求1所述的一种基于PLC污水处理自动化监控的应用设备， 其特征在于：所述曝气池还连接一台鼓风机。
3.按照权利要求1所述的一种基于PLC污水处理自动化监控的应用设备， 其特征在于：所述脱水机房还连接一台脱药设备。
4.按照权利要求1所述的一种基于PLC污水处理自动化监控的应用设备， 其特征在于：所述PIO1远程控制站与进水井、粗格栅、进水泵房、曝气沉砂池、 细格栅上的设备连接。
5.按照权利要求1所述的一种基于PLC污水处理自动化监控的应用设备， 其特征在于：所述PIO2远程控制站与曝气池上的设备及鼓风机连接。
6.按照权利要求1所述的一种基于PLC污水处理自动化监控的应用设备， 其特征在于：所述PIO3远程控制站与二沉池、污泥泵房、污泥浓缩池上的设备 连接。
7.按照权利要求1所述的一种基于PLC污水处理自动化监控的应用设备， 其特征在于：所述PIO4远程控制站与脱水机房上的设备及脱药设备连接。
说明书
一种基于PLC污水处理自动化监控的应用设备
技术领域
本实用新型涉及一种智能化操作控制系统，尤其涉及一种基于PLC污水处 理自动化监控的应用设备。
背景技术
根据环保部门的观测分析，我国地表水水体污染主要来自于工业和城镇， 其中50%以上来自城市污水。城市污水处理率已成为我国水环境质量改善的制约 因素。水资源紧缺的地区还将积极发展污水再生利用事业。
现有技术中污水系统中，一般采用手动控制、人为监测来进行污水处 理，投入了大量的人力物力，而这种投入，得到的效果确不是很理想，往往 控制不精准，造成污水处理不顺畅，或因某一设备的故障而影响所有设备的 停工，严重浪费时间与维修精力，且水质不达标。
实用新型内容
本实用新型要解决的技术问题在于提供了一种水质达标、自动控制的基于 PLC的污水处理自动化监控系统。

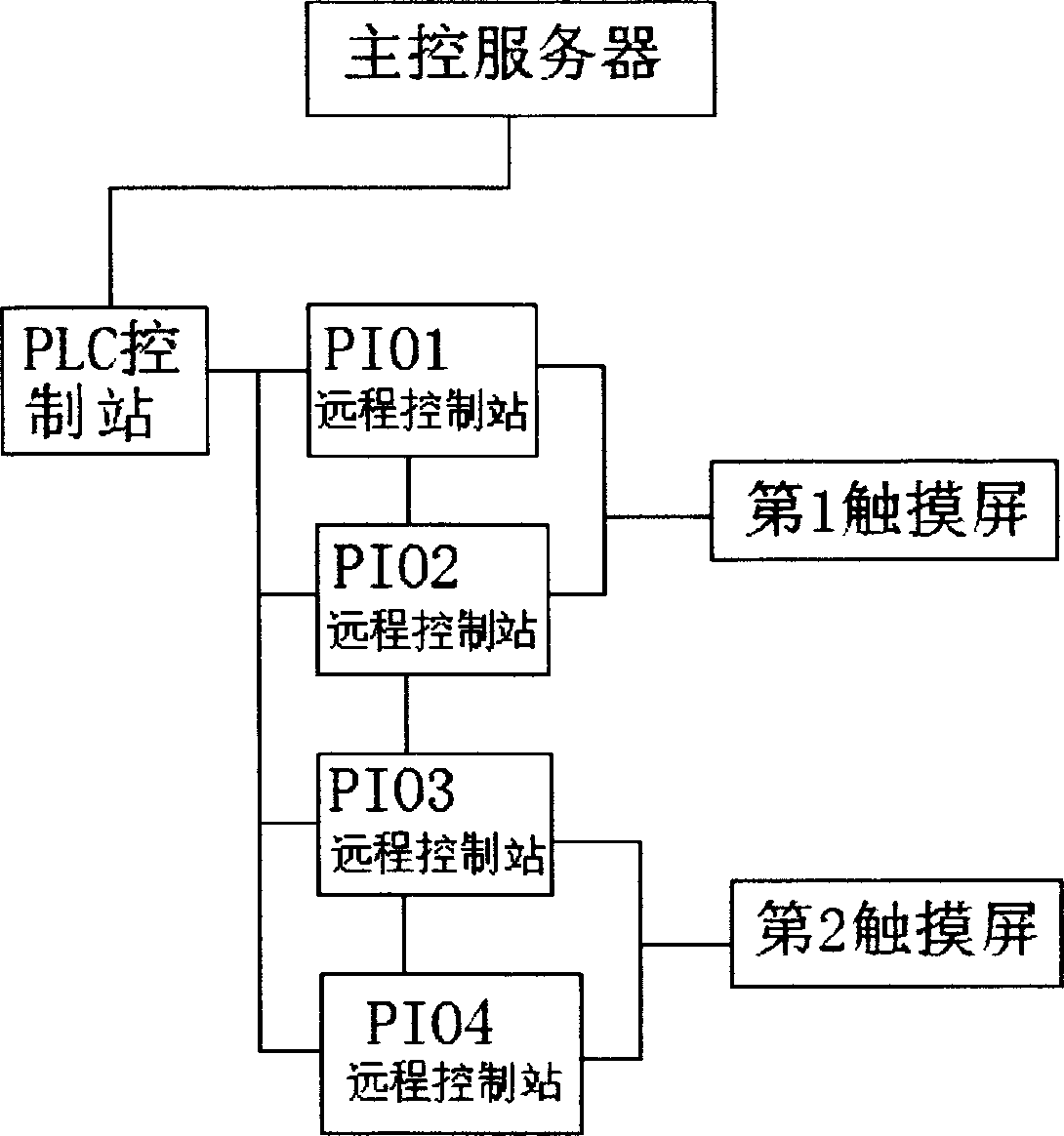

为解决上述技术问题，本实用新型通过以下方案来实现：一种基于PLC污 水处理自动化监控的应用设备，所述应用设备包括一台主控服务器、电气控制 部分、污水处理部分，所述主控服务器连接PLC控制站，所述电气控制部分包 括PLC控制站及与PCL控制站连接的PIO1远程控制站、PIO2远程控制站、PIO3 远程控制站、PIO4远程控制站，所述污水处理部分包括依次连接的进水井、粗 格栅、进水泵房、曝气沉砂池、细格栅、曝气池、二沉池、污泥泵房、污泥浓 缩池、脱水机房。
所述曝气池还连接一台鼓风机。
所述脱水机房还连接一台脱药设备。
所述PIO1远程控制站与进水井、粗格栅、进水泵房、曝气沉砂池、细格栅 上的设备连接。
所述PIO2远程控制站与曝气池上的设备及鼓风机连接。
所述PIO3远程控制站与二沉池、污泥泵房、污泥浓缩池上的设备连接。
所述PIO4远程控制站与脱水机房上的设备及脱药设备连接。
本实用新型的优点是：该污水处理自动化监控系统是一种高效的生化处理 工艺，采用低负荷活性污泥工艺，通过生化方法有效降低COD及BOD，并通过波 浪式氧化工艺对氢和氮进行高效去除，具有占地少、结构紧凑、工艺稳定、投 资低廉、维护简便、运行费用低的特点。
