申请日2013.05.20
公开(公告)日2013.11.06
IPC分类号B01F13/10; B01F1/00; C02F1/56; B01F15/06; B01F7/18
摘要

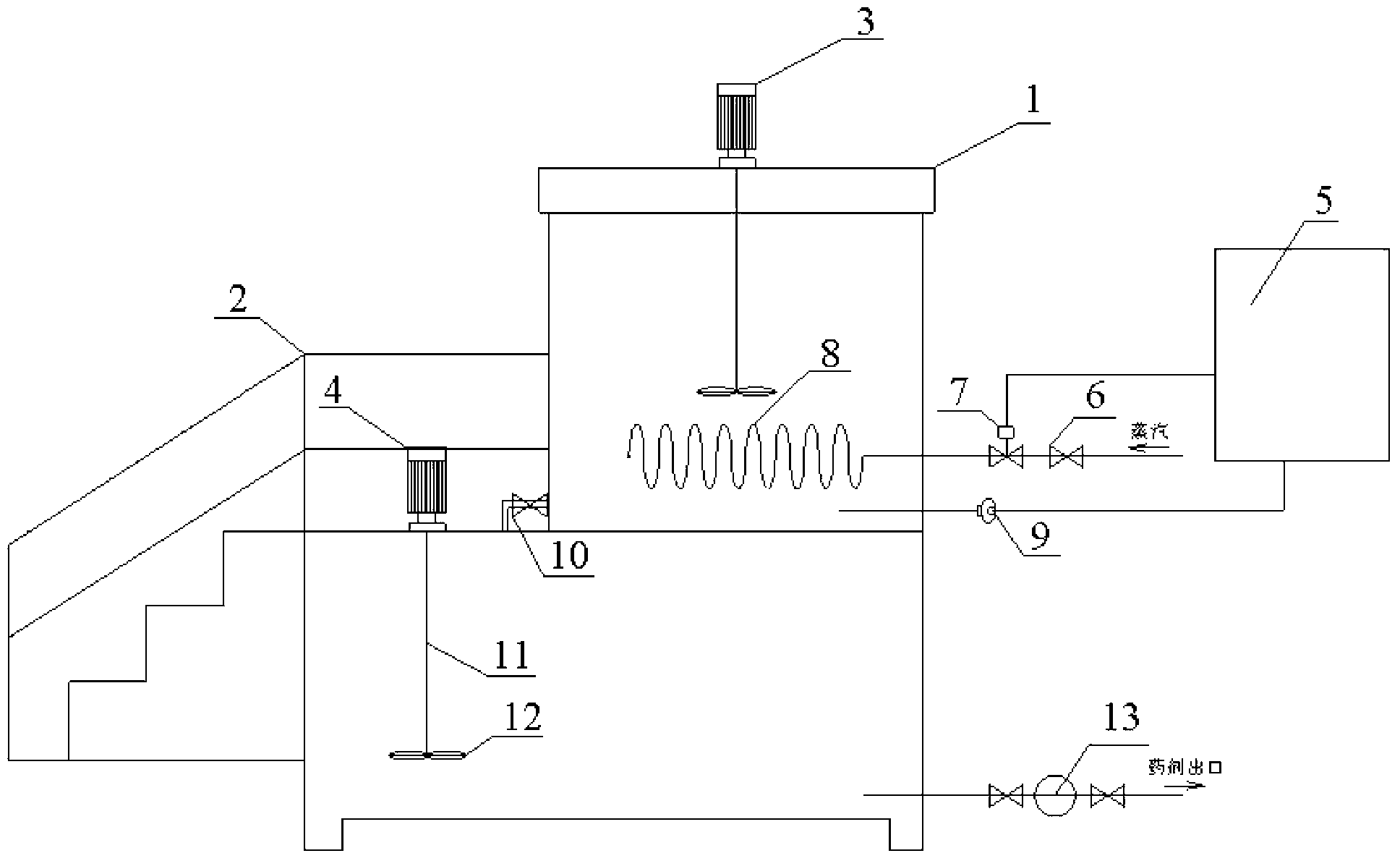

本实用新型涉及一种高效水处理加药装置，包括药箱本体(1)、PLC控制柜(5)、伴热管(8)、温度传感器(9)、放药阀(10)和加药泵(13)，所述的药箱本体(1)分为上药箱和下药箱，所述上药箱内安装伴热管(8)和温度传感器(9)，所述伴热管(8)通过蒸汽管依次连接气动阀(7)、手动阀(6)和蒸汽源，所述气动阀(7)和温度传感(9)与PLC控制柜(5)连接，所述下药箱和上药箱内都通过搅拌杆(11)装有搅拌叶轮(12)，所述下药箱底部通过管道连接加药泵(13)。本实用新型能够提高高分子药剂的溶解速率，解决药箱内高分子药剂结块，出现堵塞药泵的情况，减少药剂搅拌时间从而减少能源浪费，保证水质。
权利要求书
1.一种高效水处理加药装置，包括药箱本体(1)、PLC控制柜(5)、伴热管(8)、 温度传感器(9)、放药阀(10)和加药泵(13)，其特征在于，所述的药箱本体(1) 分为上药箱和下药箱，所述上药箱内安装伴热管(8)，所述的温度传感器(9)一端 连接在上药箱内、另一端与PLC控制柜(5)连接，所述伴热管(8)通过蒸汽管依次 连接气动阀(7)、手动阀(6)和蒸汽源，所述气动阀(7)与PLC控制柜(5)连接， 所述下药箱和上药箱内都通过搅拌杆(11)装有搅拌叶轮(12)，所述下药箱底部通 过管道连接加药泵(13)。
2.根据权利要求1所述的一种高效水处理加药装置，其特征在于，所述上药箱上装有上 药箱搅拌机(3)，所述下药箱上装有下药箱搅拌机(4)，所述上药箱搅拌机(3)和 下药箱搅拌机(4)都通过搅拌杆(11)驱动搅拌叶轮(12)。
3.根据权利要求1所述的一种高效水处理加药装置，其特征在于，所述下药箱侧面装有 爬梯扶手(2)。
4.根据权利要求1所述的一种高效水处理加药装置，其特征在于，所述上药箱与下药箱 之间安装有放药阀(10)。
5.根据权利要求1所述的一种高效水处理加药装置，其特征在于，所述上药箱内的药液 高度浸没伴热管(8)。
说明书
一种高效水处理加药装置
技术领域
本实用新型属冶金行业水处理设备技术领域，特别是涉及一种高效水处理加药装置。
背景技术
冶金企业循环水系统、自制水系统、污水 处理系统均需要加药处理，常见的加药处理 方式为同时投加PAC、PAM进行处理，PAM往往为高分子药剂，如聚丙烯酰胺等。PAM配水 最佳温度为30℃，冬季由于温度低配水温度低于10℃，高分子药剂的溶解效率下降，药 箱内高分子药剂结块，出现堵塞药泵等现象，且需要的搅拌时间长浪费能源，药效得不到 发挥，影响水质。
发明内容
本实用新型所要解决的技术问题是提供一种高效水处理加药装置，能够帮助高分子药 剂的溶解，减少搅拌时间，进而保证水质。
本实用新型解决其技术问题所采用的技术方案是：提供一种高效水处理加药装置，包 括药箱本体、PLC控制柜、伴热管、温度传感器、放药阀和加药泵，所述的药箱本体分为 上药箱和下药箱，所述上药箱内安装伴热管，所述的温度传感器一端连接在上药箱内、另 一端与PLC控制柜连接，所述伴热管通过蒸汽管依次连接气动阀、手动阀和蒸汽源，所述 气动阀与PLC控制柜连接，所述下药箱和上药箱内都通过搅拌杆装有搅拌叶轮，所述下药 箱底部通过管道连接加药泵。
所述上药箱上装有上药箱搅拌机，所述下药箱上装有下药箱搅拌机，所述上药箱搅拌 机和下药箱搅拌机都通过搅拌杆驱动搅拌叶轮。
所述下药箱侧面装有爬梯扶手。
所述上药箱与下药箱之间安装有放药阀。
所述上药箱内的药液高度浸没伴热管。
有益效果
本实用新型能够提高高分子药剂的溶解速率，解决药箱内高分子药剂结块，出现堵塞 药泵的情况，减少药剂搅拌时间从而减少能源浪费，保证水质。
