申请日2013.01.31
公开(公告)日2013.07.17
IPC分类号F24H9/00; F22B37/54
摘要
一种用于锅炉污水处理的冷却回收装置，排污水罐体内的上方设置冷却器，排污水罐体内的下方设置分布器，排污水罐体一端的上方和下方分别预留孔，孔中分别设置冷水管路管线，冷水管路管线中段分别设置阀门，上方冷水管路管线的阀门与排污水罐体之间的管路设置过滤器，排污水罐体上方设置放空器，放空器两侧设置排污管道。本实用新型为满足锅炉排污和排污水回收利用而设置的设备。通过喷射器、冷却器、分布器，使循环冷水与排污水直接混合，将排污水降压、冷却至常压近43℃左右，并用离心泵抽走并返回循环水场再利用，以达到减排、环保、节能的效果。
权利要求书

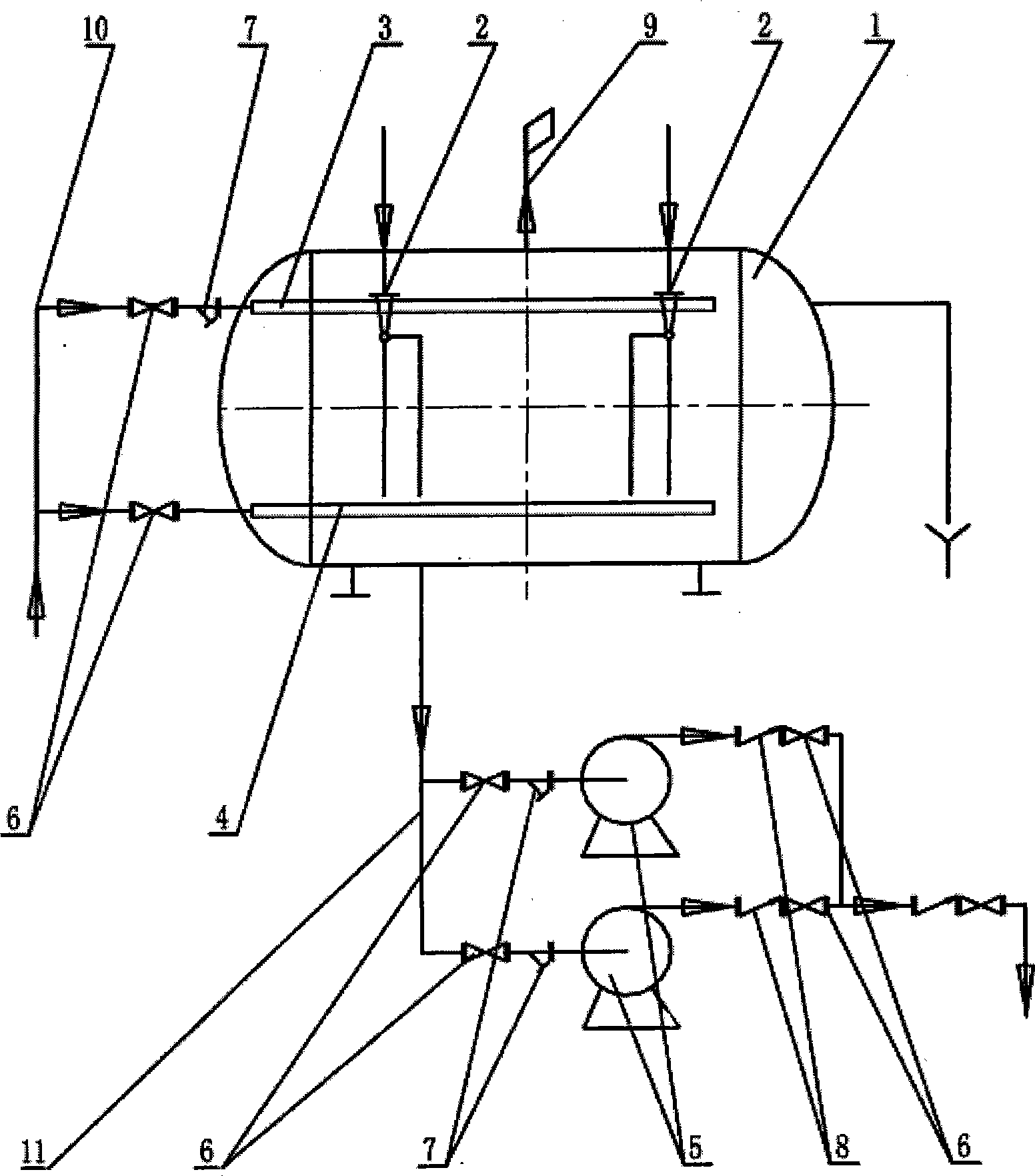

1.一种用于锅炉污水处理的冷却回收装置，是由排污水罐体(1)，喷射器 (2)，冷却器(3)，分布器(4)，水泵(5)，阀门(6)，过滤器(7)，单向 阀(8)，放空器(9)，冷水管路管线(10)，热水管路管线(11)构成，其特征 在于：排污水罐体(1)内的上方设置冷却器(3)，排污水罐体(1)内的下方 设置分布器(4)，排污水罐体(1)一端的上方和下方分别预留孔，孔中分别设 置冷水管路管线(10)，冷水管路管线(10)中段分别设置阀门(6)，上方冷水 管路管线(10)的阀门(6)与排污水罐体(1)之间的管路设置过滤器(7)， 排污水罐体(1)上方设置放空器(9)，放空器(9)两侧设置排污管道。
2.根据权利要求1中所述的一种用于锅炉污水处理的冷却回收装置，其特 征在于：冷却器(3)上的喷射器(2)，对应排污水罐体(1)上方的排污管道。
3.根据权利要求1中所述的一种用于锅炉污水处理的冷却回收装置，其特 征在于：排污水罐体(1)下方预留孔，孔中设置热水管路管线(11)，热水管 路管线(11)下端设置至少两条管路，各管路分别对应设置水泵(5)，热水管 路管线(11)与水泵(5)之间的管路上串联设置阀门(6)与过滤器(7)，水 泵(5)另一侧分别设置排水管，排水管中段分别串联设置单向阀(8)和阀门 (6)，阀门(6)外端的排水管并联设置输出管线。
说明书
一种用于锅炉污水处理的冷却回收装置
技术领域
本实用新型涉及锅炉污水处理，尤其是一种用于锅炉污水处理的冷却回收装置。
背景技术
现有的锅炉排污水处理设备，连续排污扩容器和定期排污扩容器工作过程中常有闪蒸汽体排向大气能耗较高，蒸汽挥发多，不利于环保。排污水回收率低，浪费水资源，亦不利于环保。鉴于上述的诸多原因，需要改进锅炉污水处理装置。
实用新型内容
本实用新型为了解决锅炉排污水处理设备，连续排污扩容器和定期排污扩容器工作过程中常有闪蒸汽体排向大气能耗较高，蒸汽挥发多，不利于环保，通过合理的设计，提供一种用于锅炉污水处理的冷却回收装置，是通过喷射器、冷却器、分布器，使循环冷水与排污水直接混合，将排污水降压、冷却至常压近43℃左右，并用离心泵抽走并返回循环水场再利用，以达到减排、环保、节能的效果。设备温度基本处于常压状态，没有闪蒸蒸汽排到大气中，更利于环境保护。
本实用新型为了实现上述的发明目的，采用如下的技术方案：一种用于锅炉污水处理的冷却回收装置，是由排污水罐体，喷射器，冷却器，分布器，水泵，阀门，过滤器，单向阀，放空器，冷水管路管线，热水管路管线构成;排 污水罐体内的上方设置冷却器，排污水罐体内的下方设置分布器，排污水罐体一端的上方和下方分别预留孔，孔中分别设置冷水管路管线，冷水管路管线中段分别设置阀门，上方冷水管路管线的阀门与排污水罐体之间的管路设置过滤器，排污水罐体上方设置放空器，放空器两侧设置排污管道;冷却器上的喷射器，对应排污水罐体上方的排污管道;排污水罐体下方预留孔，孔中设置热水管路管线，热水管路管线下端设置至少两条管路，各管路分别对应设置水泵，热水管路管线与水泵之间的管路上串联设置阀门与过滤器，水泵另一侧分别设置排水管，排水管中段分别串联设置单向阀和阀门，阀门外端的排水管并联设置输出管线。
有益效果：本实用新型设计合理，排污冷却回收装置是为满足锅炉排污和排污水回收利用而设置的设备。通过喷射器、冷却器、分布器，使循环冷水与排污水直接混合，将排污水降压、冷却至常压近43℃左右，并用离心泵抽走并返回循环水场再利用，以达到减排、环保、节能的效果。设备温度基本处于常压状态，没有闪蒸蒸汽排到大气中，更利于环境保护。
