申请日2013.01.30
公开(公告)日2013.08.07
IPC分类号C12M1/40
摘要
一种杜仲籽酶解装置的废水回用系统，包括安装于所述杜仲籽酶解装置下游位置的过滤器和废水收集罐，所述废水收集罐的下游位置安装有废水输送泵，所述废水输送泵连接至所述杜仲籽酶解装置上;且所述过滤器和废水收集罐的外壁均设置有热蒸汽夹层。本实用新型结构合理，对废水进行了回收重新利用，降低了生产成本。
权利要求书
1.一种杜仲籽酶解装置的废水回用系统，其特征在于：包括安装于所述杜仲籽 酶解装置下游位置的过滤器和废水收集罐，所述废水收集罐的下游位置安装 有废水输送泵，所述废水输送泵连接至所述杜仲籽酶解装置上;且所述过滤 器和废水收集罐的外壁均设置有热蒸汽夹层。
2.如权利要求1所述的一种杜仲籽酶解装置的废水回用系统，其特征在于：所 述废水收集罐和废水输送泵之间设置有电磁阀。
说明书
一种杜仲籽酶解装置的废水回用系统
技术领域
本实用新型涉及杜仲提取技术领域，具体涉及一种杜仲籽酶解装置的废水 回用系统。
背景技术
杜仲是中国特有的名贵经济树种，也是世界上适用范围最广的重要胶原植 物。杜仲的树叶、树皮和籽皮中均富含一种白色丝状物质——杜仲胶。杜仲胶 独有“橡胶-塑料二重性”的发现，开拓了杜仲胶的应用领域。它的综合开发利 用，已经引起国家有关部门的广泛关注。杜仲橡胶绝缘性好，耐水、耐酸碱腐 蚀。长期以来，用于水下电线或海底电缆，或直接制造电工绝缘器材、耐酸或 耐碱衬里等;还可以用于制作轮胎;还以机体使用无排他性的优势被国外广泛 采用应用于牙科等医学领域。而我国是世界上最大的橡胶消费国，80%的橡胶依 靠进口，资源自给率低已经成为我国橡胶工业发展遇到的最大瓶颈。杜仲橡胶 作为新型天然橡胶，是除三叶橡胶之外世界上唯一具有开发前景的优质天然橡 胶资源。大力促进杜仲胶产业的发展，一方面可以缓解我国天然橡胶严重短缺 的局面，另一方面，对于提升和优化我国橡胶原材料结构，具有重要的战略意 义。
在从杜仲籽中提取杜仲胶时，需要对杜仲籽进行酶解以除去杜仲籽的纤维 等，但是目前将杜仲籽进行酶解后会直接将废水排放掉，而废水中含有大量的 降解酶，直接排放会导致浪费，造成生产成本的提高。
实用新型内容
本实用新型所要解决的技术问题是提供一种杜仲籽酶解装置的废水回用系 统，其能够将废水进行有效的回用，从而消除上述背景技术中缺陷。
为解决上述技术问题，本实用新型的技术方案是：

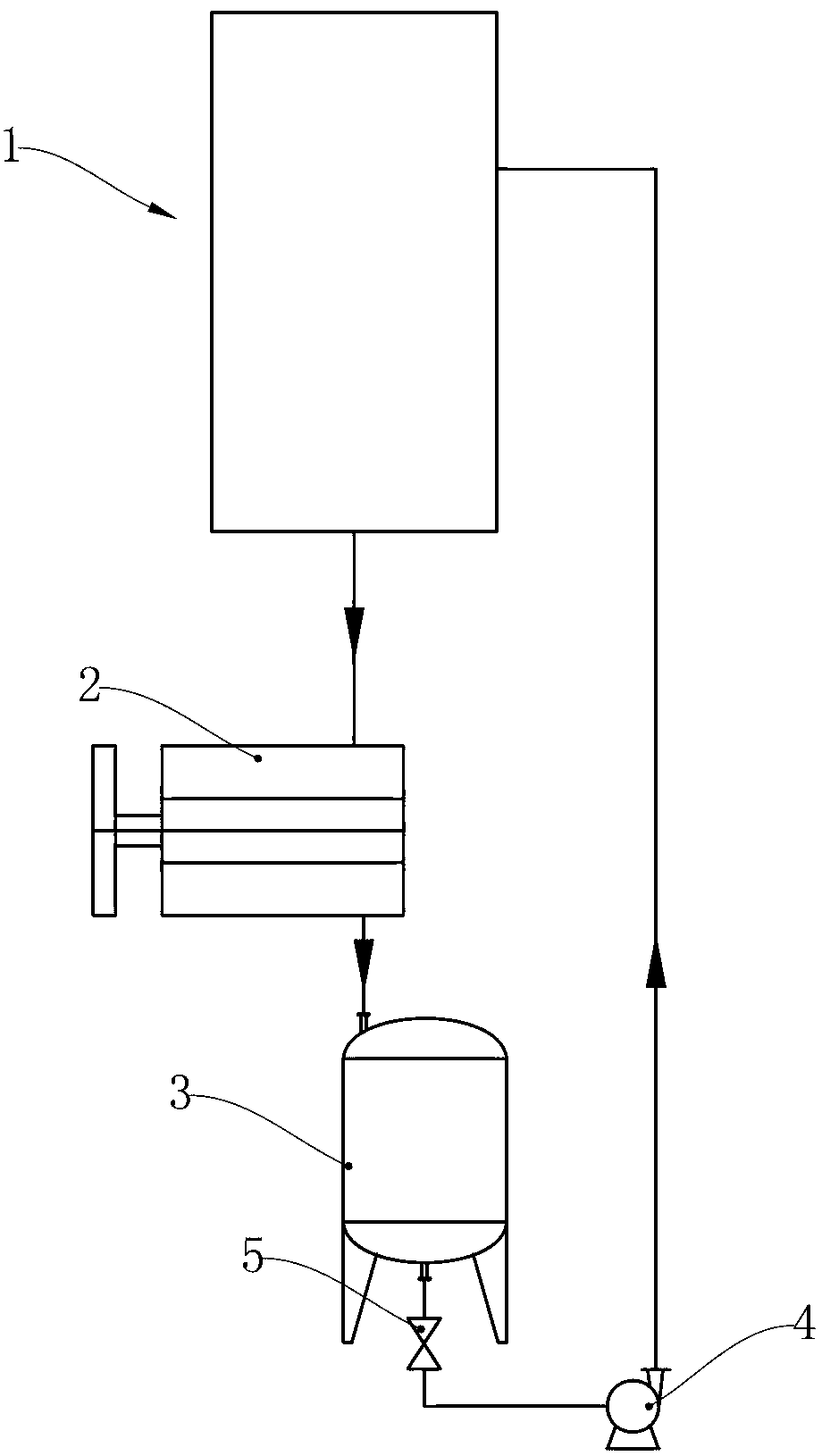

一种杜仲籽酶解装置的废水回用系统，包括安装于所述杜仲籽酶解装置下 游位置的过滤器和废水收集罐，所述废水收集罐的下游位置安装有废水输送泵， 所述废水输送泵连接至所述杜仲籽酶解装置上;且所述过滤器和废水收集罐的 外壁均设置有热蒸汽夹层。
作为一种改进，所述废水收集罐和废水输送泵之间设置有电磁阀。
由于采用了上述技术方案，本实用新型的有益效果是：
本实用新型提供的废水回用系统，能够将杜仲籽酶解装置产生的废水进行 过滤，然后送入废水收集罐，而且过滤器和废水收集罐的外壁均设置有热蒸汽 夹层，基于上述结构，过滤器和废水收集罐内收集的水可以保持在一定的温度， 使其中的降解酶不丧失活性，然后利用废水输送泵直接输送回杜仲籽酶解装置 进行重新利用。本实用新型结构合理，对废水进行了回收重新利用，降低了生 产成本。
