申请日2013.03.22
公开(公告)日2013.08.07
IPC分类号C01F11/00
申请(专利权)人郑百祥;
摘要
一种车载式污泥脱水处理设备，解决现有技术中无法对污泥实施现场处理带来的技术缺陷，采用的方案是，该设备吸入口经吸污泵与剪切破碎机的入料端连通，剪切破碎机经管路与脱水机入料端连通，脱水机出料端与料斗管路连接，料斗上设置出料口，絮凝部分包括：絮凝药箱和絮凝液泵，絮凝药箱经絮凝液泵与剪切破碎机与脱水机之间的管路连通，所述的除臭灭菌部分包括：除臭灭菌药箱和除臭灭菌液泵，除臭灭菌药箱经除臭灭菌液泵与剪切破碎机与脱水机之间的管路连通。有益效果是，工艺流程短，效率高，减少处理工工艺过程对环境的污染，处理后的污泥含水率低，减少运输成本。
权利要求书
1.一种车载式污泥脱水处理设备，包括剪切破碎机、絮凝部分、脱水机、除臭灭菌部分、清洗部分、吸入口和出料口，其特征在于：
所述的吸入口(1)经吸污泵(2)与剪切破碎机(3)的入料端连通，剪切破碎机(3)经管路(3-1)与脱水机(4)入料端连通，脱水机(4)出料端与料斗(5)管路连接，料斗(5)上设置出料口(6);
所述的絮凝部分包括：絮凝药箱(7)和絮凝液泵(7-1)，絮凝药箱(7)经絮凝液泵(7-1)与剪切破碎机(3)与脱水机(4)之间的管路(3-1)连通;
所述的除臭灭菌部分包括：除臭灭菌药箱(8)和除臭灭菌液泵(8-1)，除臭灭菌药箱(8)经除臭灭菌液泵(8-1)与剪切破碎机(3)与脱水机(4)之间的管路(3-1)连通。
2.根据权利要求1所述的一种车载式污泥脱水处理设备，其特征在于：所述的清洗部分包括：清洗水箱(9)和清洗泵(9-1)，清洗水箱(9)经清洗泵(9-1)与剪切破碎机(3)与脱水机(4)之间的管路(3-1)连通。
3.根据权利要求2所述的一种车载式污泥脱水处理设备，其特征在于：所述的絮凝药箱(7)、除臭灭菌药箱(8)和清洗水箱(9)的入水口与脱水机(4)的排水管(4-1)经阀门连通。
4.根据权利要求1所述的一种车载式污泥脱水处理设备，其特征在于：所述的絮凝液泵(7-1)的出口管路上设置有流量计(7-2)。
说明书
一种车载式污泥脱水处理设备
技术领域
本发明涉及环保领域中污泥处理装置，特别是涉及一种处理流程短、可适用于车载式污泥脱水处理设备。
背景技术
人类生产生活产生大量的污水污泥，除集中处理的市政污水污泥、部分工业污泥外，还有如化粪池污泥、旱厕粪便污泥、养殖场粪便污泥、沼液沼渣、河道和池塘淤泥，以及农产品加工、工业生产、建筑等产生的污染源多、面广分散、污染严重且处理困难的经沉淀或浓缩的污水污泥，没有得到很好的环保处理，严重影响人类的生存生活环境和人类健康。
现有的分散污染源的污水污泥处理技术，是采用清掏疏通、外运转移、掏排倾倒、填埋、部分资源利用等方法，现有技术需要对污泥二次处理。造成二次污染。目前采用移动式污泥脱水技术与设备对污泥进行现场处理，是环保行业领域亟待解决的技术问题。
发明内容
为克服现有技术中无法对污泥实施现场处理带来的技术缺陷，本实用新型公开一种车载式污泥脱水处理设备。
本实用新型实现发明目的采用的技术方案是，车载式污泥脱水处理设备，包括剪切破碎机、絮凝部分、脱水机、除臭灭菌部分、清洗部分、吸入口和出料口，所述的吸入口经吸污泵与剪切破碎机的入料端连通，剪切破碎机经管路与脱水机入料端连通，脱水机出料端与料斗管路连接，料斗上设置出料口，所述的絮凝部分包括：絮凝药箱和絮凝液泵，絮凝药箱经絮凝液泵与剪切破碎机与脱水机之间的管路连通，所述的除臭灭菌部分包括：除臭灭菌药箱和除臭灭菌液泵，除臭灭菌药箱经除臭灭菌液泵与剪切破碎机与脱水机之间的管路连通。
本实用新型的有益效果是，工艺流程短，效率高，减少处理工工艺过程对环境的污染，处理后的污泥含水率低，减少运输成本，污泥中脱出的污水直接原地还原，脱水污泥可直接再利用。

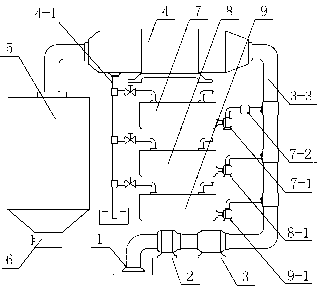

下面结合附图对本实用新型进行详细描述。
