申请日2013.03.21
公开(公告)日2013.08.21
IPC分类号E03C1/12; E03B1/00
摘要
本实用新型涉及废水利用节水装置，可有效收集生活废水，解决生活废水无法再使用的问题，其解决的技术方案是，包括箱体、连接管和用水器，箱体中间有固定隔板，隔置成生活废水箱和自来水箱，生活废水箱上有进水接管，自来水箱下底部出水口装有球阀，球阀上有伸出箱体上部的拉开线，自来水箱上有自来水进管，生活废水箱下部出水口上有滤网，其下部有储水槽，储水槽下部有出水口，自来水箱下部出水口由导水管连通，导水管由四通管和三通管连接组成，三通管一端接自来水箱下出水管，另一端接用水器，再一端接四通管，本实用新型结构新颖独特，易安装使用，节约用水，经济和社会效益良好。
权利要求书

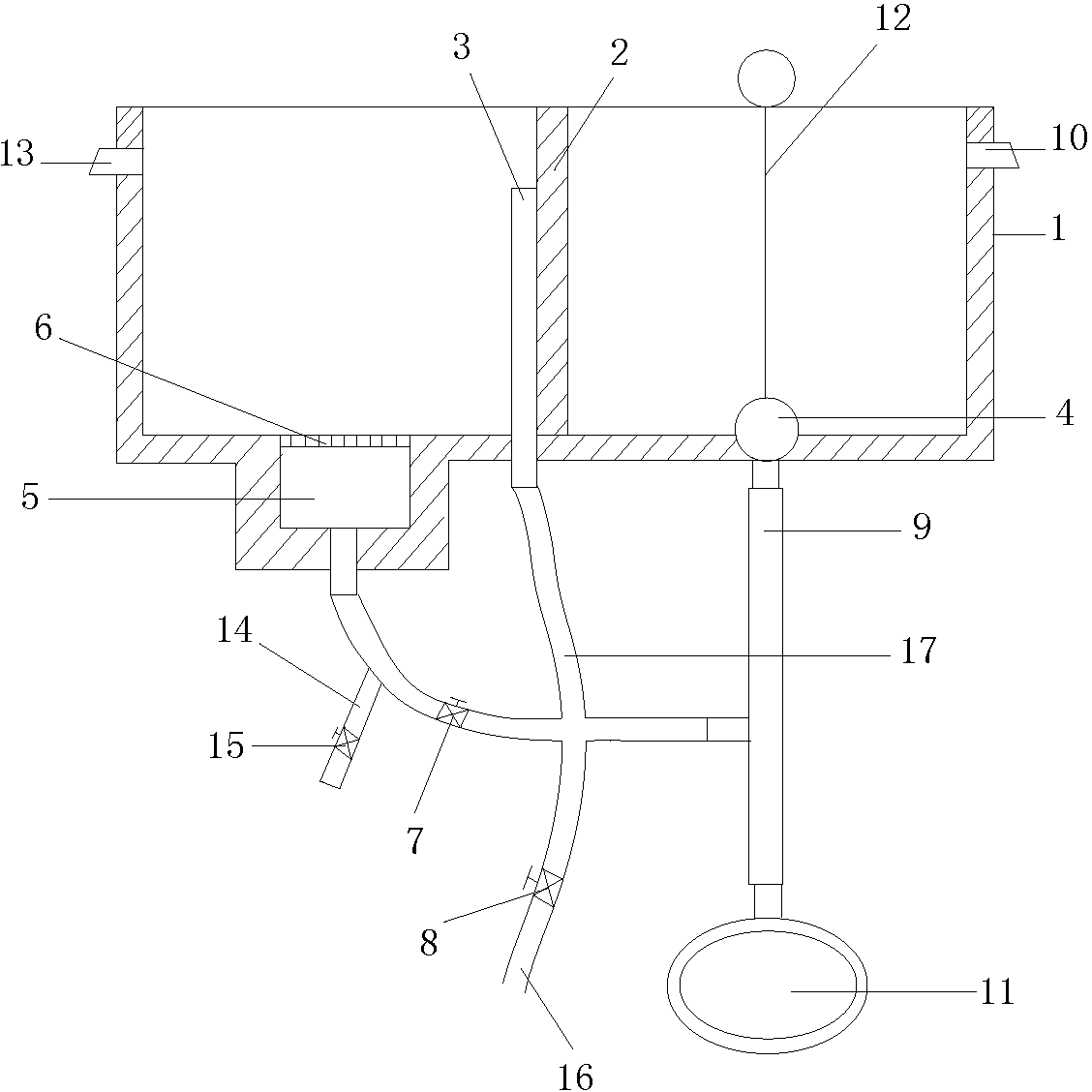

1.一种废水利用节水装置，包括箱体、连接管和用水器，其特征在于，箱体(1)中间有固定隔板(2)，隔置成生活废水箱和自来水箱，生活废水箱上有进水接管(13)，自来水箱下底部出水口装有球阀(4)，球阀上有伸出箱体上部的拉开线(12)，自来水箱上有自来水进管(10)，生活废水箱下部出水口上有滤网(6)，其下部有储水槽(5)，储水槽下部有出水口，自来水箱下部出水口由导水管连通，导水管由四通管(17)和三通管(9)连接组成，三通管一端接自来水箱下出水管，另一端接用水器(11)，再一端接四通管(17)。
2.根据权利要求1所述的废水利用节水装置，其特征在于，所说的生活废水箱内靠隔板(2)装有溢水管(3)，溢水管(3)下出口接四通管(17)的一支管上。
3.根据权利要求1所述的废水利用节水装置，其特征在于，所说的生活废水箱下部储水槽(5)的出水口上接四通管(17)的另一支管上，该支管上装有单向阀(7)和分支管(14)，分支管(14)上有阀门(15)，四通管的排水支管(16)上装有排污水阀(8)。
说明书
一种废水利用节水装置
技术领域
本实用新型涉及节水装置，特别是一种废水利用节水装置。
背景技术
水资源的缺乏已是全球性的问题，因此，如何节约用水为各国人民所关心，为此，人们采取了各种节约措施和设备。尽管如此，目前节约水的问题仍很突出，在生活用水上的浪费仍非常严重，实在是可惜，那么能否将生活废水收集利用，防止被浪费呢?
实用新型内容
针对上述情况，本实用新型之目的就是提供一种废水利用节水装置，可有效收集生活废水，解决生活废水无法再使用的问题，其解决的技术方案是，包括箱体、连接管和用水器，箱体中间有固定隔板，隔置成生活废水箱和自来水箱，生活废水箱上有进水接管，自来水箱下底部出水口装有球阀，球阀上有伸出箱体上部的拉开线，自来水箱上有自来水进管，生活废水箱下部出水口上有滤网，其下部有储水槽，储水槽下部有出水口，自来水箱下部出水口由导水管连通，导水管由四通管和三通管连接组成，三通管一端接自来水箱下出水管，另一端接用水器，再一端接四通管，本实用新型结构新颖独特，易安装使用，节约用水，经济和社会效益良好。
