申请日2013.04.19
公开(公告)日2013.09.25
IPC分类号C02F11/00
摘要
本实用新型公开一种高压污泥反应器，包括反应器壳体，在反应器壳体上部设有污泥入口和药剂入口，反应器壳体底部设有混合物出口，所述的反应器壳体为圆筒状，污泥入口和药剂入口分别连接高压泵，污泥入口和药剂入口的轴线分别在同一直径对应的切线上，且方向相反。采用本实用新型的技术方案，污泥和药剂均通过高压泵通入反应器内，均从切线方向进入，在反应器内形成涡流;通过在反应器壳体内设有扰流板，使流动的液体充分混合，使药剂和污泥充分反应。本实用新型设计合理，结构简单，操作方便。
权利要求书
1.一种高压污泥反应器，包括反应器壳体，在反应器壳体上部设有污泥入口和药剂入口，反应器壳体底部设有混合物出口，其特征在于：所述的反应器壳体为圆筒状，污泥入口和药剂入口分别连接高压泵，污泥入口和药剂入口的轴线分别在同一直径对应的切线上，且方向相反。
2.根据权利要求1所述的高压污泥反应器，其特征在于：在反应器壳体内设有扰流板。
3.根据权利要求2所述的高压污泥反应器，其特征在于：所述的扰流板由至少两对半椭圆板组成，沿椭圆板长半轴剪开的半椭圆形，沿短轴线旋转一定夹角，短轴线与管道壳体轴线垂直，半椭圆板外缘与管道壳体内壁贴合固定，每一对椭圆板设置在反应器壳体同一直径的两端且旋转方向相反。
说明书
一种高压污泥反应器
技术领域
本实用新型属于污泥处理技术领域，具体涉及一种高压污泥反应器。
背景技术
造纸生产过程中，大量细小纤维被流失后成为污泥，流失量约占造纸产量的6-6.6%，而这些小纤维表面积大，都是有机物，长时间在水体中就会被厌氧菌污染而变成污泥，形成固废，使大量原材料被浪费，更严重的是，固废还严重污染环境。
现有技术中对固废处理的方法或是将固废通过压滤机，将固废中水份去除25-40%后外运填埋、焚烧，或是用来制作污泥板，或是加工成有机肥料，外运填埋、焚烧既浪费原材料又污染地下水和大气，用来制作污泥板和加工成有机肥料均存在一定的局限性。后来有人提出通过向污泥中添加化学药剂，通过药剂对污泥性状改性，改性后的污泥符合纤维的形状与性状，用于重新造纸。现有技术中的污泥处理设备要么处理效果不理想，要么结构复杂造价高。
实用新型内容
本实用新型的目的在于解决现有技术中存在的上述技术问题，提供一种结构简单，处理效果好的高压污泥反应器。
为实现上述目的，本实用新型采用的技术方案如下：

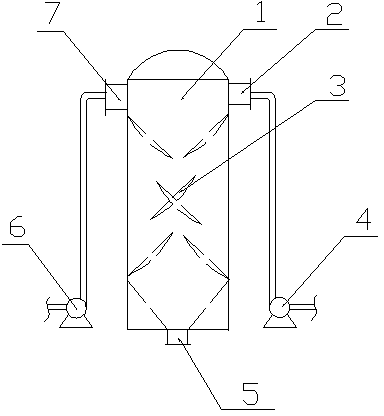

本实用新型的高压污泥反应器，包括反应器壳体，在反应器壳体上部设有污泥入口和药剂入口，反应器壳体底部设有混合物出口，所述的反应器壳体为圆筒状，污泥入口和药剂入口分别连接高压泵，污泥入口和药剂入口的轴线分别在同一直径对应的切线上，且方向相反。
本实用新型优选在反应器壳体内设有扰流板。所述的扰流板由至少两对半椭圆板组成，沿椭圆板长半轴剪开的半椭圆形，沿短轴线旋转一定夹角，短轴线与管道壳体轴线垂直，半椭圆板外缘与管道壳体内壁贴合固定，每一对椭圆板设置在反应器壳体同一直径的两端且旋转方向相反。
采用本实用新型的技术方案，污泥和药剂均通过高压泵通入反应器内，均从切线方向进入，在反应器内形成涡流;通过在反应器壳体内设有扰流板，使流动的液体充分混合，使药剂和污泥充分反应。本实用新型设计合理，结构简单，操作方便。
