申请日2013.04.19
公开(公告)日2014.05.14
IPC分类号E03B3/02; E03C1/12
摘要
一种模块房屋废水冲厕与灌溉装置，其设置有储水箱(1)、清水引入管(13)、清水进水控制装置(14);其中：清水引入管(13)通过水管经由清水进水控制装置(14)进入储水箱(1);其特征在于：所述废水冲厕与灌溉装置中还设置有连通储水箱(1)的废水收集和引入装置。本实用新型能有选择(可以针对比较脏的“首降雨水”即降水初期的雨水进行放空，只利用中后期的雨水工作)和高效地利用降雨、淋浴废水等民用废水进行冲厕与灌溉，系统装置主要由机械传动结构和管路控制结构构成，性能较为稳定，价格较为低廉。
权利要求书
1.一种模块房屋废水冲厕与灌溉装置，其设置有储水箱(1)、清水引入管(13)、清水进水控制装置(14);其中：清水引入管(13)通过水管经由清水进水控制装置(14)进入储水箱(1);其特征在于：所述废水冲厕与灌溉装置中还设置有连通储水箱(1)的废水收集和引入装置。
2.按照权利要求1所述废水冲厕与灌溉装置，其特征在于：所述废水收集和引入装置具体是雨水收集装置(2)，其连通储水箱(1);
雨水收集装置(2)的构成如下：引水槽(21)、雨水放空箱(22)、控制箱(23)雨水进水管(24)、引流管(25)、过滤筛网(26)、雨水放空箱用排水管堵(221)、连通管(222)、放空管(223);其中：
引水槽(21)为布置在建筑物上的雨水收集集中放水凹槽结构;雨水进水管(24)为竖直布置的管路，其上端连通引水槽(21);雨水进水管(24)下端连接着竖直布置的雨水放空箱(22);雨水放空箱(22)通过布置在靠近其上端处的出口经连通管(222)连接储水箱(1);
雨水放空箱(22)下部连接有放水用的放空管(223)，放空管(223)和雨水放空箱(22)之间连接口处设置有雨水放空箱用排水管堵(221)。
3.按照权利要求2所述废水冲厕与灌溉装置，其特征在于：所述雨水收集装置(2)中还设置有下述结构：雨水收集控制箱(23)、雨水收集引流管(25)、雨水收集控制箱浮球(231)、雨水收集控制箱排水管堵(232);其中：
雨水收集控制箱(23)为内部设置有空腔且竖直布置的结构件;雨水收集引流管(25)的上端布置在雨水进水管(24)的进水水流通路上，雨水收集引流管(25)的下端连接着雨水收集控制箱(23)的上部且连通雨水收集控制箱(23)内腔;雨水收集控制箱(23)的下部设置有连接放空管(223)的放水管路，该放水管路与雨水收集控制箱(23)的内腔之间设置有雨水收集控制箱排水管堵(232);同时，雨水收集控制箱浮球(231)设置在雨水收集控制箱(23)内腔中且其固定连接着雨水放空箱用排水管堵(221);
在储水箱(1)中还设置有雨水收集控制箱放水用控制浮球(12)，其连接着雨水收集控制箱排水管堵(232);
雨水进水管(24)上端水入口处设置有过滤筛网(26)。
4.按照权利要求1-3其中之一所述废水冲厕与灌溉装置，其特征在于：所述废水收集和引入装置中还设置有淋浴器废水收集装置(3)，其构成如下：淋浴废水回用管道(31)、淋浴废水收集口(33);布置在淋浴间地面的淋浴废水收集口(33)通过淋浴废水回用管道(31)连通储水箱(1)。
5.按照权利要求4所述废水冲厕与灌溉装置，其特征在于：所述淋浴器废水收集装置(3)中还设置有感应水泵(32)，感应水泵(32)布置在淋浴废水回用管道(31)上;储水箱(1)上设置有红外线式水位传感器(35)控制淋浴废水放空管道(36)上设置的控制阀(34);储水箱(1)上还设置有溢水管(15);其分别连通储水箱(1)上部和放空管(223);在储水箱(1)的内腔和进水管端之间还设置有水过滤装置。
说明书
一种模块房屋废水冲厕与灌溉装置
技术领域
本实用新型涉及冲厕与灌溉装置的结构设计和应用技术领域，特别提 供了一种模块房屋废水冲厕与灌溉装置。
背景技术
在当今诸多领域，节能减排是经济现行发展阶段首要考虑的议题。针 对用水领域，冲厕与灌溉用水对水质要求不高，人们针对降雨、淋浴废水 收集和利用提出过一些可用方案。但是直接利用降雨有以下问题：首降雨 水水质不良：夹杂树叶等污物进而对水质造成影响、甚至导致管路堵塞; 淋浴废水水质不良、同样会造成很多问题。
人们迫切希望获得一种技术效果优良的废水冲厕与灌溉装置用于模块 房屋。本实用新型和以前的专利的不同之处在于，本实用新型将降雨和淋 浴废水一同收集过滤储存，为模块化房屋冲厕与灌溉提供较为干净的废水。
实用新型内容
本实用新型的目是提供一种技术效果优良的废水冲厕与灌溉装置。

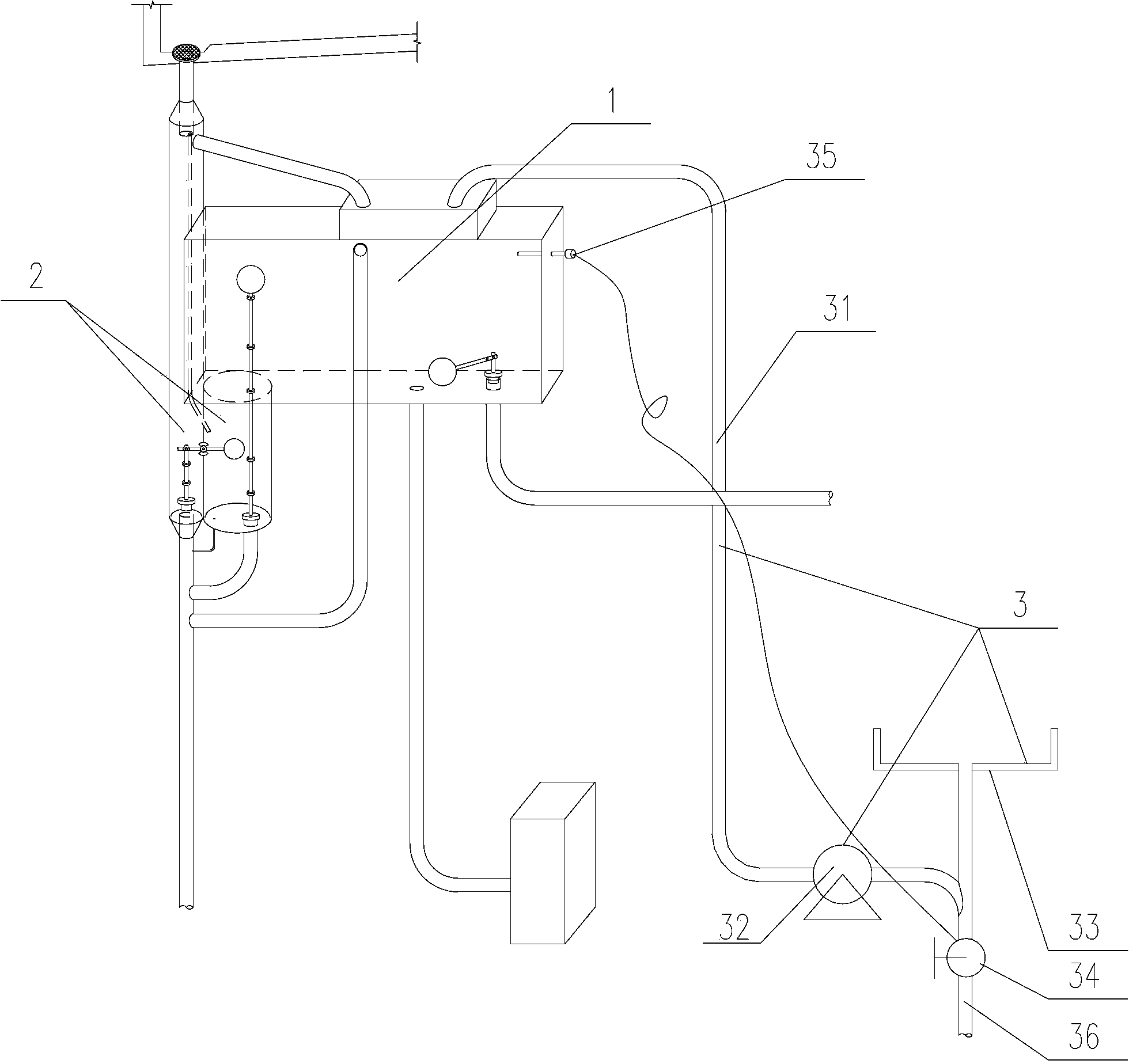

一种模块房屋废水冲厕与灌溉装置，其设置有储水箱1、清水引入管 13、清水进水控制装置14;其中：清水引入管13通过水管经由清水进水控 制装置14进入储水箱1;其特征在于：所述废水冲厕与灌溉装置中还设置 有连通储水箱1的废水收集和引入装置。废水收集和引入装置具体是利用 雨水、淋浴废水、洗衣费水、洗菜废水等民用水的装置。
所述废水冲厕与灌溉装置，还有下述内容要求：
所述废水收集和引入装置具体是雨水收集装置2，其连通储水箱1;雨 水收集装置2的构成如下：引水槽21、雨水放空箱22、控制箱23雨水进 水管24、引流管25、过滤筛网26、雨水放空箱用排水管堵221、连通管222、 放空管223;其中：
引水槽21为布置在建筑物上的雨水收集集中放水凹槽结构;雨水进水 管24为竖直布置的管路，其上端连通引水槽21;雨水进水管24下端连接 着竖直布置的雨水放空箱22;雨水放空箱22通过布置在靠近其上端处的出 口经连通管222连接储水箱1;
雨水放空箱22下部连接有放水用的放空管223，放空管223和雨水放 空箱22之间连接口处设置有雨水放空箱用排水管堵221。
所述雨水收集装置2中还设置有下述结构：雨水收集控制箱23、雨水 收集引流管25、雨水收集控制箱浮球231、雨水收集控制箱排水管堵232; 其中：
雨水收集控制箱23为内部设置有空腔且竖直布置的结构件;雨水收集 引流管25的上端布置在雨水进水管24的进水水流通路上，雨水收集引流 管25的下端连接着雨水收集控制箱23的上部且连通雨水收集控制箱23内 腔;雨水收集控制箱23的下部设置有连接放空管223的放水管路，该放水 管路与雨水收集控制箱23的内腔之间设置有雨水收集控制箱排水管堵232; 同时，雨水收集控制箱浮球231设置在雨水收集控制箱23内腔中且其固定 连接着雨水放空箱用排水管堵221以便通过雨水收集控制箱23对雨水放空 箱用排水管堵221起到控制作用;
在储水箱1中还设置有雨水收集控制箱放水用控制浮球12，其连接着 雨水收集控制箱排水管堵232以便对雨水收集控制箱排水管堵232起到控 制作用;
雨水进水管24上端水入口处设置有过滤筛网26。
所述废水收集和引入装置中还设置有淋浴器废水收集装置3，其构成如 下：淋浴废水回用管道31、淋浴废水收集口33、控制阀34、红外线式水位 传感器35;布置在淋浴间地面的淋浴废水收集口33通过淋浴废水回用管道 31连通储水箱1。
所述废淋浴器废水收集装置3中还设置有感应水泵32，感应水泵32布 置在淋浴废水回用管道31上;控制阀34布置在淋浴废水放空管道36上; 储水箱1上还设置有溢水管15;其分别连通储水箱1上部和放空管223;
在储水箱1的内腔和进水管端之间还设置有水过滤装置，参照现有技 术，其具体包含过滤网、絮凝装置、石英砂、活性碳过滤装置等构成部分。
清水进水控制装置14构成参照现有技术可以理解，其具体构成由相应 的水位控制用浮球141与清水进水管管堵142或者其他管路封堵装置以杠 杆或其他机械传动方式连接。
本实用新型能有选择(可以针对比较脏的“首降雨水”即降水初期的 雨水进行放空，只利用中后期的雨水工作)和高效地利用降雨、淋浴废水 等民用废水进行冲厕与灌溉，系统装置主要由机械传动结构和管路控制结 构构成，性能较为稳定，价格较为低廉。其具有较为巨大的经济价值和社 会价值。
