申请日2013.04.09
公开(公告)日2013.08.28
IPC分类号C02F3/12
摘要
本实用新型提供一种污水处理好氧池螺旋式曝气装置，包括曝气管道和曝气盘，曝气管道呈螺旋状，曝气管道上分布有曝气盘，各个曝气盘连接在曝气管道上并与曝气管道相通。本实用新型将曝气管道设置呈螺旋状，使得空气在曝气管道内流动通畅，压力稳定，保证了溶氧量，曝气盘在曝气管道上的分布保证了风量均匀匹配，使污水处理池好氧区中溶氧均匀，保证了污水处理效果。
权利要求书
1.一种污水处理好氧池螺旋式曝气装置，包括曝气管道和曝气盘，其特征在于：曝气管道呈螺旋状，曝气管道上分布有曝气盘，各个曝气盘连接在曝气管道上并与曝气管道相通。
说明书
一种污水处理好氧池螺旋式曝气装置
技术领域
本实用新型涉及一种用于在污水处理过程中对好氧池进行曝气的装置，属于曝气技术领域。
背景技术
在污水处理的好氧池中，必须存有一定量的溶解氧以使水中微生物存活动，一般是通过风机不断地将空气打入水中的曝气装置(如曝气盘)，通过曝气装置将空气冲入污水中。但是现有曝气装置都是呈横向或纵向布置，曝气过程中易造成空气在曝气管道内流动受阻，压力不稳，使得曝气不均，溶氧量降低。
发明内容
本实用新型针对现有污水处理中曝气技术存在的溶氧不均的问题，提供一种结构简单、曝气均匀的污水处理好氧池螺旋式曝气装置。
本实用新型的污水处理好氧池螺旋式曝气装置采用以下的技术方案：

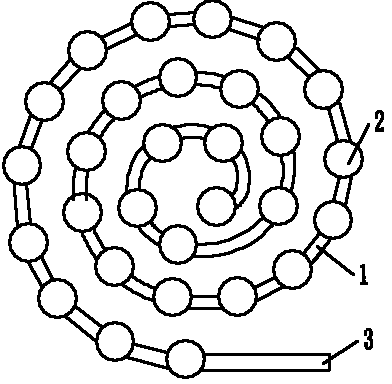

该螺旋式曝气装置，包括曝气管道和曝气盘，曝气管道呈螺旋状，曝气管道上分布有曝气盘，各个曝气盘连接在曝气管道上并与曝气管道相通。
本实用新型将曝气管道设置呈螺旋状，使得空气在曝气管道内流动通畅，压力稳定，保证了溶氧量，曝气盘在曝气管道上的分布保证了风量均匀匹配，使污水处理池好氧区中溶氧均匀，保证了污水处理效果。
