申请日2013.01.24
公开(公告)日2013.07.10
IPC分类号C02F9/12
摘要

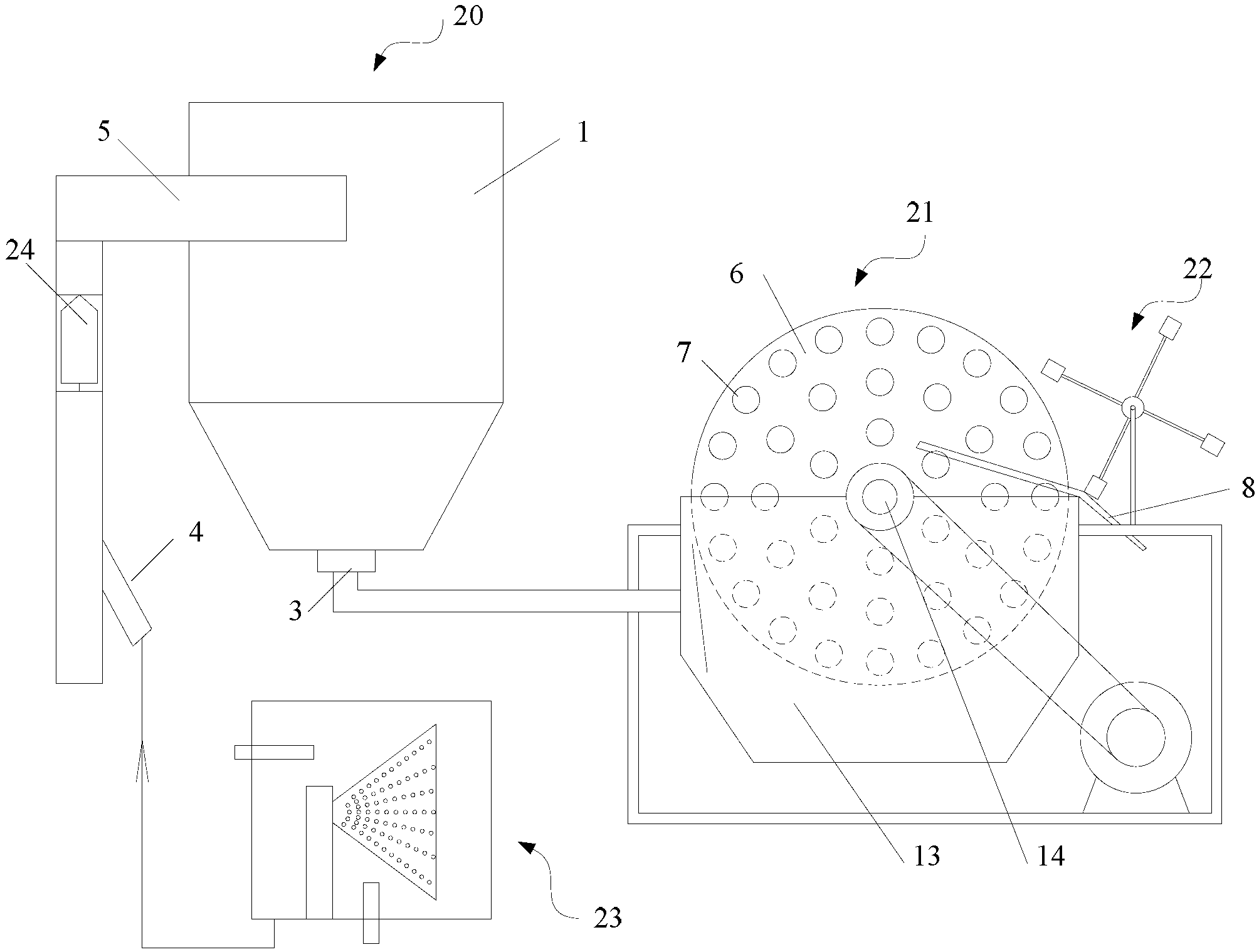

本实用新型提供一种含油污水污泥分离装置，包括反应器和磁力泥水分离器;反应器包括回转体结构的反应器罐体，反应器罐体的侧壁设置有第一进液管，反应器罐体的底部设置有第一排液口;磁力泥水分离器包括分离器箱体，分离器箱体内转动安装有磁盘轴，磁盘轴上固定连接有至少一个磁盘，磁盘上设置有磁性体，磁盘的两侧均具有刮泥板，刮泥板与所述磁盘的侧面接触配合;第一排液口与分离器箱体连通。上述方案结构简单，污泥、污水在反应器内与药物反应，形成凝絮状沉淀物，然后排放到分离器箱体，沉淀物被吸附在磁盘上从水中脱出，沉淀物脱出率及脱出效率高，达到了较好的水处理效果，排放水可以达到国家规定的A1级标准，脱出的沉淀物的含固量≥35%。
权利要求书
1.一种含油污水污泥分离装置，其特征在于，包括反应器和磁力泥水分离器;
所述反应器，包括回转体结构的反应器罐体，所述反应器罐体的侧壁设置有第一进液管，所述反应器罐体的底部设置有第一排液口;
所述磁力泥水分离器，包括分离器箱体，所述分离器箱体内转动安装有磁盘轴，所述磁盘轴上固定连接有至少一个磁盘，所述磁盘上设置有磁性体，所述磁盘的两侧均具有刮泥板，所述刮泥板与所述磁盘的侧面接触配合;
所述第一排液口与所述分离器箱体连通。
2.根据权利要求1所述的含油污水污泥分离装置，其特征在于，所述反应器罐体的下部为倒锥形结构，所述第一进液管与所述反应器罐体的侧壁相切，所述第一进液管的轴线与所述反应器罐体的轴线相互垂直。
3.根据权利要求1或2所述的含油污水污泥分离装置，其特征在于，所述第一进液管上连接有活塞流量计，所述活塞流量计下方的所述第一进液管的管段上连接有加药管，所述加药管与所述第一进液管的夹角为锐角。
4.根据权利要求3所述的含油污水污泥分离装置，其特征在于，所述加药管上连接有动态混合器;
所述动态混合器包括具有排液口的混合器箱体，所述混合器箱体内转动安装有漏斗状的混合罩，所述混合罩的侧壁上设置有多个通孔，所述混合器箱体上设置有至少两个第二进液管，各所述第二进液管的出液口均朝向所述混合罩;
所述排液口与所述加药管连通;
各所述第二进液管的轴线与所述混合罩的轴线偏心设置，且其中一所述第二进液管的轴线与所述混合罩的轴线相互平行;
所述排液口位于所述混合器箱体的底部。
5.根据权利要求1或2所述的含油污水污泥分离装置，其特征在于，还包括机架，所述分离器箱体固定连接于所述机架上，所述机架上固定连接有驱动电机，所述驱动电机与所述磁盘轴驱动连接;所述分离器箱体内 设置有隔板，所述隔板将所述分离器箱体内的空腔分隔为底部连通的漫流腔和层流腔，所述磁盘位于所述层流腔内。
6.根据权利要求1或2所述的含油污水污泥分离装置，其特征在于，所述磁性体为永磁体，所述磁盘上设置有多圈所述磁性体，且每圈上设置有多个所述磁性体，所述磁性体为圆柱形永磁体。
7.根据权利要求6所述的含油污水污泥分离装置，其特征在于，每圈上的多个所述磁性体在圆周方向上，以所述磁盘的轴线为中心均匀分布。
8.根据权利要求1或2所述的含油污水污泥分离装置，其特征在于，所述分离器箱体的下部为锥形结构，至少所述磁盘轴线下部的部分位于所述锥形结构内。
9.根据权利要求1或2所述的含油污水污泥分离装置，其特征在于，所述刮泥板靠近所述磁盘轴的轴线的一端且向上倾斜设置。
10.根据权利要求1或2所述的含油污水污泥分离装置，其特征在于，对应于所述刮泥板的上方转动设置有排泥器;
所述排泥器包括转轴，所述转轴与所述磁盘轴平行设置，所述转轴上设置有多根杆状刮片安装件，所述刮片安装件在所述转轴的径向上延伸，每两相邻刮片安装件之间的夹角为90°，所述刮片安装件背离所述转轴的端部，固定连接有能与所述磁盘侧面和/或所述刮泥板接触的柔性刮板，所述柔性刮板与所述转轴轴线的夹角为锐角。
说明书
含油污水污泥分离装置
技术领域
本实用新型涉及污水污泥处理设备技术领域，尤其涉及一种含油污水污泥分离装置。
背景技术
在造纸、石油化工、食品、印染、煤矿、冶金及矿山等行业的生产过程中，均会产生一定量的污水、污泥。这些污水、污泥直接排放会对环境造成严重的破坏，因此需要对其进行相应的处理，以减轻对环境的污染。
对污水、污泥的处理一般采用加药凝絮，然后分离凝絮，并对分离出来的凝絮进行脱水的工艺步骤。目前，采用上述工艺步骤进行污水、污泥处理的设备结构复杂，处理效果不够理想。
实用新型内容
在下文中给出关于本实用新型的简要概述，以便提供关于本实用新型的某些方面的基本理解。应当理解，这个概述并不是关于本实用新型的穷举性概述。它并不是意图确定本实用新型的关键或重要部分，也不是意图限定本实用新型的范围。其目的仅仅是以简化的形式给出某些概念，以此作为稍后论述的更详细描述的前序。
本实用新型提供一种结构简单、处理效果好的含油污水污泥分离装置。
本实用新型提供一种含油污水污泥分离装置，包括反应器和磁力泥水分离器;
所述反应器，包括回转体结构的反应器罐体，所述反应器罐体的侧壁设置有第一进液管，所述反应器罐体的底部设置有第一排液口;
所述磁力泥水分离器，包括分离器箱体，所述分离器箱体内转动安装有磁盘轴，所述磁盘轴上固定连接有至少一个磁盘，所述磁盘上设置有磁 性体，所述磁盘的两侧均具有刮泥板，所述刮泥板与所述磁盘的侧面接触配合;
所述第一排液口与所述分离器箱体连通。
本实用新型提供的含油污水污泥分离装置结构简单，使用时，污泥、污水在反应器内与相应的药物(其中含有铁磁性粉末)反应，形成凝絮状的沉淀物，然后排放到磁力泥水分离器的分离器箱体，沉淀物被吸附在磁盘上从水中脱出，沉淀物脱出率及脱出效率高，达到了较好的水处理效果，排放水可以达到国家规定的A1级标准，脱出的沉淀物的含固量≥35%。
