申请日2012.11.23
公开(公告)日2013.06.12
IPC分类号C02F11/00; F23G7/00; C02F11/12
摘要
本实用新型公开了一种污泥综合处置系统包括依次连接的污泥深度脱水处理系统、污泥干化造粒系统和污泥焚烧系统;污泥深度脱水处理系统，用于对污泥进行深度脱水，降低其含水率，以得到含水率为60%以下的湿泥;污泥干化造粒系统，污泥干化造粒系统连接到污泥深度脱水处理系统，用以对所述深度脱水的污泥进行干化造粒，将污泥含水率降低到20%以下，得到干化颗粒的污泥;污泥焚烧系统，污泥焚烧系统连接到污泥干化造粒系统，用以对干化造粒的污泥进行焚烧，并将其产生的尾气进行处理。本实用新型提供一种低成本、低能耗、污染小的污泥综合处置系统，以期实现污泥的减量化、稳定化和无害化，达到节能减排和循环经济的目的。
权利要求书
1.一种污泥综合处置系统，其特征在于：包括依次连接的污泥深 度脱水处理系统、污泥干化造粒系统和污泥焚烧系统;
污泥深度脱水处理系统，用于对污泥进行深度脱水，降低其含水 率;
污泥干化造粒系统，所述污泥干化造粒系统连接到所述污泥深度 脱水处理系统，用以对所述深度脱水的污泥进行干化造粒;
污泥焚烧系统，所述焚烧系统连接到所述污泥干化造粒系统，用 以对所述干化造粒的污泥进行焚烧。
2.根据权利要求1所述的污泥综合处置系统，其特征在于：
所述污泥深度脱水处理系统，包括依次连接的污泥贮存池、调质 反应罐、压滤脱水机、滤液罐和第一污水处理装置;
还包括：第一药剂仓和湿泥料仓;
所述第一药剂仓连接到调质反应罐;
所述滤液罐的出水管还连接调质反应罐的进水管;
所述压滤脱水机连接到所述湿泥料仓;
所述湿泥料仓连接到所述污泥干化造粒系统。
3.根据权利要求1所述的污泥综合处置系统，其特征在于：
所述污泥干化造粒系统，包括依次连接的热交换器、涡轮干燥器、 第一旋风分离器、造粒机、振动流化床冷却器和干化颗粒污泥料仓;
还包括：洗涤除尘装置、冷凝塔和第二污水处理装置;
所述第一旋风分离器顶部所设出气口连接洗涤除尘装置，其底部 所设出料口连接造粒机;
所述洗涤除尘装置连接到热交换器，所述洗涤除尘装置还连接到 冷凝塔;
所述冷凝塔连接第二污水处理装置;
所述干化颗粒污泥料仓连接到所述焚烧系统。
4.根据权利要求1所述的污泥综合处置系统，其特征在于：
所述焚烧系统，包括依次连接的污泥焚烧炉、导热油余热锅炉、 第二旋风分离器、空气预热器、活性炭反应器和布袋除尘器;
所述空气预热器设有出气口连接到污泥焚烧炉;
还包括：第二药剂仓和灰尘处理装置;
所述第二药剂仓连接活性炭反应器;
所述导热油余热锅炉、第二旋风分离器、空气预热器和布袋除尘 器均设有灰尘出口，所述各灰尘出口连接到所述灰尘处理装置。
5.根据权利要求4所述的污泥综合处置系统，其特征在于：
所述导热油余热锅炉通过导热油管道连接热交换器，所述导热油 余热锅炉通过导热油管道还连接涡轮干燥器。
6.根据权利要求4所述的污泥综合处置系统，其特征在于：
所述污泥焚烧炉的内部设有水平移动式炉排。
7.根据权利要求4所述的污泥综合处置系统，其特征在于：
所述污泥焚烧炉的内部设有尿素溶液喷洒系统。
说明书
一种污泥综合处置系统
技术领域
本实用新型涉及污泥处理技术领域，具体地说是一种污泥综合处 置系统。
背景技术
随着我国城市化进程的加快，城市污水处理率逐年提高，城市污 水处理厂的污泥产量也急剧增加。污泥主要由微生物细胞群体和其解 体产物组成，除有机质含量高外，还含有大量的重金属离子、病原菌 等有害物质，并且具有含水率高、有机物含量高、容易腐化发臭以及 输送困难等特性。如果污泥得不到及时有效地处置，当污泥进入环境 后,直接会给水体和大气带来二次污染，同时对生态环境和人类活动构 成了严重威胁。
目前广泛采用的污泥处理方法有以下三大类:
1、堆肥处理方法，这种方法的主要问题是会产生二次环境污染， 投资较焚烧低，但系统占地面积大;同时，有些污泥中含有重金属， 不宜农用。
2、填埋处理方法，这种方法会占用大量土地资源，对于土地资源 越来越紧张的国家来说，逐渐将被限制使用，而且填埋产生的渗滤液 一旦渗入地下水将会污染饮用水源。
3、焚烧处理方法，这是一个普遍认可的技术路线，该方法可以实 现污泥最大减量化、无害化，但是目前国内采用的设备造价较高，导 致投资大、成本高，所以投资较高是污泥焚烧的主要障碍之一。
鉴于上述现有技术中污泥处理存在的诸多问题，本实用新型的设 计人依靠多年的科研工作经验和丰富的专业知识，积极加以研究和创 新，最终研发出本实用新型的一种污泥综合处置系统。
实用新型内容
为了解决现有技术中存在的上述问题，本实用新型提供一种低成 本、低能耗、污染小的污泥综合处置系统，实现程度高的污泥减量化。
为了解决上述技术问题，实现本实用新型的发明目的，本实用新 型采用了如下技术方案：

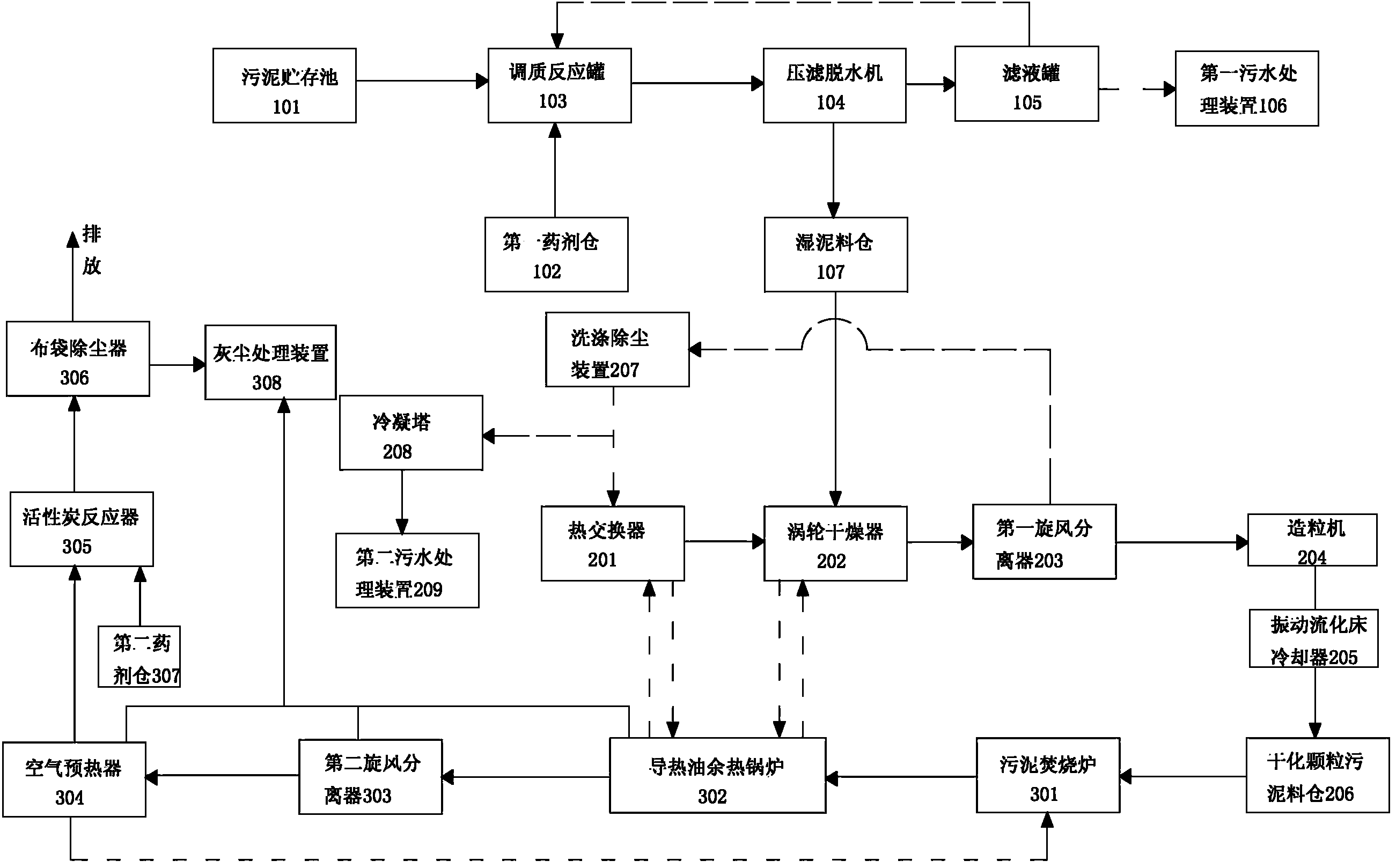

一种污泥综合处置系统，包括依次连接的污泥深度脱水处理系统、 污泥干化造粒系统和污泥焚烧系统;
污泥深度脱水处理系统，用于对污泥进行深度脱水，降低其含水 率;
污泥干化造粒系统，所述污泥干化造粒系统连接到所述污泥深度 脱水处理系统，用以对所述深度脱水的污泥进行干化造粒;
污泥焚烧系统，所述焚烧系统连接到所述污泥干化造粒系统，用 以对干化造粒的所述污泥进行焚烧;
所述污泥深度脱水处理系统，包括依次连接的污泥贮存池、调质 反应罐、压滤脱水机、滤液罐和第一污水处理装置;
还包括：第一药剂仓和湿泥料仓;
所述第一药剂仓连接到调质反应罐;
所述滤液罐的出水管还连接调质反应罐的进水管;
所述压滤脱水机连接到所述湿泥料仓;
所述湿泥料仓连接到所述污泥干化造粒系统;
所述污泥干化造粒系统，包括依次连接的热交换器、涡轮干燥器、 第一旋风分离器、造粒机、振动流化床冷却器和干化颗粒污泥料仓;
还包括：洗涤除尘装置、冷凝塔和第二污水处理装置;
所述第一旋风分离器顶部所设出气口连接洗涤除尘装置，其底部 所设出料口连接造粒机;
所述洗涤除尘装置连接到热交换器，所述洗涤除尘装置还连接到 冷凝塔;
所述冷凝塔连接第二污水处理装置;
所述干化颗粒污泥料仓连接到所述污泥焚烧系统;
所述污泥焚烧系统，包括依次连接的污泥焚烧炉、导热油余热锅 炉、第二旋风分离器、空气预热器、活性炭反应器和布袋除尘器;
所述空气预热器设有出气口连接到污泥焚烧炉;
还包括：第二药剂仓和灰尘处理装置;
所述第二药剂仓连接活性炭反应器;
所述导热油余热锅炉、第二旋风分离器、空气预热器和布袋除尘 器均设有灰尘出口，所述各灰尘出口连接到所述灰尘处理装置;
所述导热油余热锅炉通过导热油管道连接热交换器，所述导热油 余热锅炉通过导热油管道还连接涡轮干燥器;
所述污泥焚烧炉的内部设有水平移动式炉排;
所述污泥焚烧炉的内部设有尿素溶液喷洒系统。
与现有技术相比，本实用新型的有益效果在于：
1、运用低成本的污泥深度脱水效果，有效地降低污泥含水率;
2、高温热水形式回收大部分干化热能，形成热能的重复循环使用， 降低了运行成本;
3、焚烧彻底、污染小;
4、污泥减量化程度高，以期实现污泥的减量化、稳定化和无害化， 达到节能减排和循环经济的目的。
