申请日2012.12.25
公开(公告)日2013.06.12
IPC分类号C02F1/66
摘要
本实用新型涉及一种盐酸解析废酸水处理装置，包括再沸器、汽液装置，再沸器上设有蒸汽进口和冷凝水出口，再沸器连接有第一管道，第一管道与第二管道相连，第二管道的另一端与汽液装置相连，汽液装置与冷凝器相连，冷凝器与废水收集罐相连，废水收集罐通过第三管道与稀酸泵的一端相连，第三管道与第四管道的一端相连，第四管道的另一端连接有三通管，稀酸泵的另一端通过第五管道与第四管道相通，三通管的出口端连接有静态混合器，静态混合器通过第五管道与废水池相通，第五管道中设有PH计，三通管连接有碱液计量泵，碱液计量泵连接有变频器，碱液计量泵通过第六管道与碱液槽相通，废水池通过第七管道与泵相连。本实用新型具有不需要人工现场操作，提高工作效率的优点。
权利要求书
1.一种盐酸解析废酸水 处理装置，包括再沸器(1)、汽液装置(2)，所述再沸器(1)与所述汽液装置(2)相连，所述再沸器(1)的侧壁上设有蒸汽进口(3)和冷凝水出口(4)，所述再沸器(1)的底部连接有第一管道(5)，所述第一管道(5)与第二管道(6)相连，所述第二管道(6)的一端为稀氯化钙溶液进口(7)，所述第二管道(6)的另一端与汽液装置(2)的底部相连，其特征在于：所述汽液装置(2)与冷凝器(8)相连，所述冷凝器(8)与废水收集罐(9)相连，所述废水收集罐(9)通过第三管道(10)与稀酸泵(11)的一端相连，所述第三管道(10)与第四管道(12)的一端相连，所述第四管道(12)的另一端连接有三通管(13)，所述稀酸泵(11)的另一端通过第五管道(14)与第四管道(12)相通，所述三通管(13)的出口端连接有静态混合器(15)，所述静态混合器(15)通过第五管道(16)与废水池(17)相通，所述第五管道(16)中设有PH计(18)，所述三通管(13)连接有碱液计量泵(19)，所述碱液计量泵(19)连接有变频器(20)，所述碱液计量泵(19)通过第六管道(21)与碱液槽(22)相通，所述废水池(17)通过第七管道(23)与泵(24)相连，所述泵(24)的一端连接有第八管道(25)，所述第八管道(25)的一端为中和水出水口(26)。
说明书
盐酸解析废酸水处理装置
技术领域
本实用新型涉及一种盐酸解析废酸水处理装置。
背景技术
在盐酸进行深度解析后，脱出氯化氢后产生的含1%的稀盐酸废水通常需要进行中和处理，处理后方能排放，现在生产过程中，一般都是直接将稀酸废水排进废水池后，再向废水中和池内放入碱液中和，人工操作频繁，降低工作效率。
发明内容
本实用新型的目的是为了克服以上的不足，提供一种不需要人工现场操作，提高工作效率的盐酸解析废酸水处理装置。

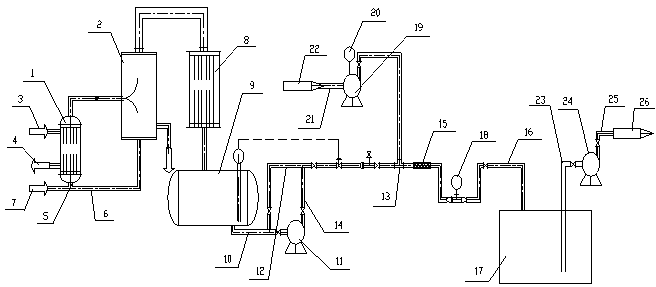

本实用新型的目的通过以下技术方案来实现：一种盐酸解析废酸水处理装置，包括再沸器、汽液装置，再沸器与汽液装置相连，再沸器的侧壁上设有蒸汽进口和冷凝水出口，再沸器的底部连接有第一管道，第一管道与第二管道相连，第二管道的一端为稀氯化钙溶液进口，第二管道的另一端与汽液装置的底部相连，汽液装置与冷凝器相连，冷凝器与废水收集罐相连，废水收集罐通过第三管道与稀酸泵的一端相连，第三管道与第四管道的一端相连，第四管道的另一端连接有三通管，稀酸泵的另一端通过第五管道与第四管道相通，三通管的出口端连接有静态混合器，静态混合器通过第五管道与废水池相通，第五管道中设有PH计，三通管连接有碱液计量泵，碱液计量泵连接有变频器，碱液计量泵通过第六管道与碱液槽相通，废水池通过第七管道与泵相连，泵的一端连接有第八管道，第八管道的一端为中和水出水口。
本实用新型与现有技术相比具有以下优点：通过在稀酸出料管即第四管道上连接一只三通管，通过带变频调节的碱液计量泵将碱液打入稀酸管线内，在三通管的出口安装静态混合器，充分将碱液与废水混合，废水的PH值通过静态混合器出口的PH计显示，这样改造废水能达到自动调配，无需人工现场操作，提高了工作效率。
