申请日2013.03.11
公开(公告)日2013.07.24
IPC分类号C02F9/14
摘要
本实用新型公开了一种中水回用的水处理装置。其包括顺次排列的一缺氧池、一好氧池以及一MBR滤池，所述的缺氧池设污水进水管，所述的好氧池设有曝气管，其特征在于：所述的好氧池还设有用于回流泵，回流泵的回流管分别通向缺氧池和MBR滤池;所述的MBR滤池内设有平板膜组件，并添加有难生物降解颗粒，且好氧池和MBR滤池相通，相通处设有可拦截难生物降解颗粒的筛网。本实用新型能够在长期不进行化学清洗的情况下，也能保持较高的膜通量，使运行管理维护更加简单方便，并使运行成本得到降低。
权利要求书
1.一种中水回用的水处理装置，包括顺次排列的一缺氧池、一好氧池以及一MBR滤池，所述的缺氧池设污水进水管，所述的好氧池底部设有曝气管，其特征在于：所述的好氧池还设有回流泵，回流泵的回流管分别通向缺氧池和MBR滤池;所述的MBR滤池内设有平板膜组件，并添加有难生物降解颗粒，且好氧池和MBR滤池相通，相通处设有可拦截难生物降解颗粒的筛网。
2.如权利要求1所述的一种中水回用的水处理装置，其特征在于：所述的平板膜组件为可以反洗的平板膜组件，所述的平板膜组件的出水管的一支路连接一反洗水箱。
3.如权利要求1所述的一种中水回用的水处理装置，其特征在于：所述难生物降解颗粒的直径为3-7mm。
4.如权利要求1所述的一种中水回用的水处理装置，其特征在于：所述难生物降解颗粒的直径为3-5mm。
5.根据权利要求1所述的一种中水回用的水处理装置，其特征在于：所述筛网的孔径小于3mm。
6.根据权利要求5所述的一种中水回用的水处理装置，其特征在于：所述筛网的孔径在0.5-2.5mm。
7.根据权利要求5所述的一种中水回用的水处理装置，其特征在于：所述筛网的孔径为1.5-2.5mm。
8.如权利要求1所述的一种中水回用的水处理装置，其特征在于：平板膜底部设有曝气管。
9.如权利要求1所述的一种中水回用的水处理装置，其特征在于：所述的MBR滤池底部还设有剩余污泥排放管。
说明书
一种中水回用的水处理装置
技术领域
本实用新型涉及一种水处理装置，具体地涉及一种中水回用的水处理装置。
背景技术
由于工业的发展和人口增加，水资源日益短缺。污水回用已是势在必行。采用污水回 用技术，城市污水、工业污水就近可得，可免去长距离输水，而实现就近处理实现水资源 的充分利用，同时污水经过就近处理，也可防止污水在长距离输送过程中造成污水渗漏， 导致污染地下水源。污水回用已经在世界上许多缺水的地区广泛采用,被认为21世纪污水 处理最实用技术。现有技术中膜生物反应器(membrane bioreactor,MBR)，由于出水水 质优良稳定，已得到广泛应用。
膜生物反应器为膜分离技术与生物处理技术有机结合之新型态废水处理系统。以膜组 件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处 理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。 膜生物反应器因其有效的截留作用，可保留世代周期较长的微生物，可实现对污水深度净 化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供可能。
但是膜生物反应器水处理装置随着运行时间的增加，膜污染会越来越严重，严重影响 该装置处理污水的效率和成本。当前研究出了很多减缓膜污染的方法，但都操作复杂并且 运行成本很高。人们都在寻求一种操作简单又节约成本的办法来减缓膜污染。
实用新型内容
本实用新型的主要目的在于提供一种中水回用的水处理装置，以克服现有膜生物反应 器的不足。
本实用新型的技术方案如下：

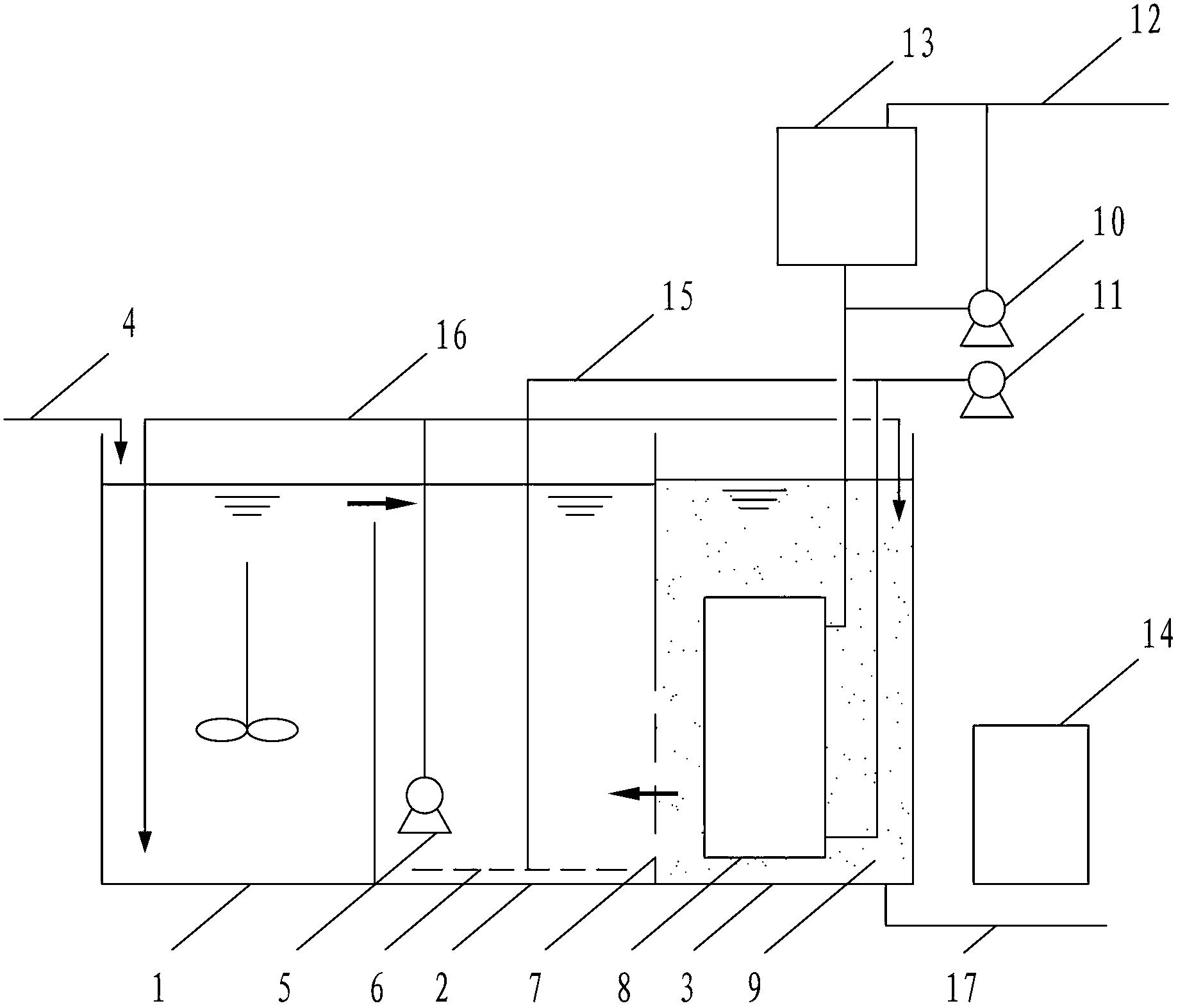

一种中水回用的水处理装置，包括顺次排列的一缺氧池、一好氧池以及一MBR滤池， 所述的缺氧池设污水进水管，所述的好氧池设有曝气管，其特征在于：所述的好氧池还设 有用于回流泵，回流泵的回流管分别通向缺氧池和MBR滤池;所述的MBR滤池内设有平板 膜组件，并添加有难生物降解颗粒，且好氧池和MBR滤池相通，相通处设有可拦截难生物 降解颗粒的筛网。
在本实用新型的较佳实施例中，所述的平板膜组件为可以反洗的平板膜组件，所述的 平板膜组件的出水管的一支路连接一反洗水箱。
本实用新型所述的难生物降解的颗粒可以由以下材料制成，例如聚乙烯、聚氯乙烯、 具碳酸酯、聚氨酯、聚丙烯等。形状可以是球状、柱状、多面体形等。在本实用新型的较 佳实施例中，所述颗粒的直径为3-7mm。更佳地，所述颗粒的直径为3-5mm
在本实用新型的较佳实施例中，所述筛网的孔径小于3mm。更佳地，在0.5-2.5mm的 范围内。最佳为1.5-2.5mm。
在本实用新型的较佳实施例中，平板膜底部设有曝气管。
在本实用新型的较佳实施例中，所述的MBR滤池底部还设有剩余污泥排放管。
本实用新型具有以下优点：1、位于MBR滤池中的颗粒在曝气作用下撞击平板膜表面， 破坏平板膜表面污垢层，同时平板膜进行反洗，增强膜表面污垢层的去除效果，大大减缓 了膜污染的速度。2、位于好氧池内的污泥回流泵能够使滤池内的污泥得到回流，滤池内 溶解氧高等污泥回流到好氧池提高好氧池溶解氧，降低好氧池曝气量，节约能耗。3、位 于好氧池和滤池间的筛网能过防止难生物降解的颗粒随回流污泥流失。
