申请日2012.10.30
公开(公告)日2013.04.03
IPC分类号C02F9/04
摘要
一种井下钻孔水处理装置，可以对井下钻机作业产出的煤泥水进行净化处理，实现煤泥水固液分离，清水供钻机循环再利用，煤泥则脱水后外运。该装置实现了钻孔煤泥水就地处理循环利用，大大减少了地面向井下的送水量，并彻底解决了井下钻机产生的煤泥水对矿区环境造成污染的问题，而且系统实现全自动运行，大大减轻了工人的劳动强度。
权利要求书

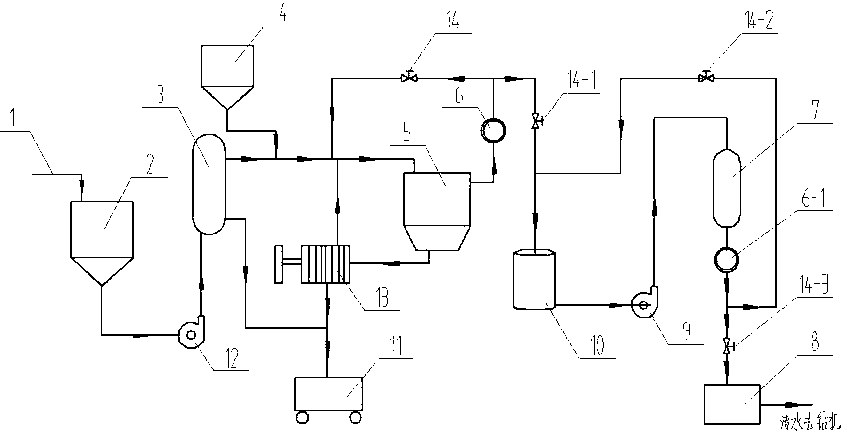

1.一种井下钻孔水处理装置，所述的一种井下钻孔水处理装置包括煤泥水收集池、煤泥水预处理机、加药装置、混凝浓缩机、水质在线检测仪、精密过滤器、煤泥压滤机、矿车、泵、溢流水箱、清水箱、阀门;其特征在于，钻机产生的煤泥水进入煤泥水收集池后，由泵送入煤泥水预处理机中，去除直径大于0.5mm的颗粒，这部分颗粒装入矿车运输，经过预处理的煤泥水进入混凝浓缩机，浓缩后的煤泥水进入煤泥压滤机，压滤后的煤泥滤饼装入矿车运输，压滤后产生滤液水返回混凝浓缩机，混凝浓缩机产生的溢流清水进入精密过滤器进行净化处理，净化后的水进入清水箱，供钻机使用，水质线检测仪安装在混凝浓缩机出水口处和精密过滤器出水口处，加药口位于煤泥水预处理机与混凝浓缩机之间的管路上。
说明书
一种井下钻孔水处理装置
技术领域
本发明设计涉及一种井下钻孔水处理装置。
背景技术
井下钻机用水量很大，一般情况下单台钻机用水量为10~20m3/h，而且对水质要求严格，否则会损坏钻机，因此钻机用水完全由地面向井下提供，消耗了大量的纯净水，这些水经过钻机使用后即变成煤泥水，其量非常大，通常的做法是就地排放或者直接排入水仓，就地排放会给井下作业环境造成严重的污染，而且造成煤炭资源的浪费，而排入水仓则会造成水仓中煤泥量增加，淤积严重，需要经常清理。如果这些钻孔煤泥水经过适当处理后能实现固液分离，清水直接回用于钻机，不仅解决了环境污染问题，而且提高了煤炭回收率，还会为企业带来显著的经济效益，更为重要的是地面向井下送水量会显著减少，水仓清淤的频率会大大降低。而目前，国内还未出现完备的钻机钻孔循环水处理装置。
发明内容
一种井下钻孔水处理装置，所述的一种井下钻孔水处理装置包括煤泥水收集池、煤泥水预处理机、加药装置、混凝浓缩机、水质在线检测仪、精密过滤器、煤泥压滤机、矿车、泵、溢流水箱、清水箱、阀门;其特征在于，钻机产生的煤泥水进入煤泥水收集池后，由泵送入煤泥水预处理机中，去除直径大于0.5mm的颗粒，这部分颗粒装入矿车运输，经过预处理的煤泥水进入混凝浓缩机，浓缩后的煤泥水进入煤泥压滤机，压滤后的煤泥滤饼装入矿车运输，压滤后产生滤液水返回混凝浓缩机，混凝浓缩机产生的溢流清水进入精密过滤器进行净化处理，净化后的水进入清水箱，供钻机使用，水质线检测仪安装在混凝浓缩机出水口处和精密过滤器出水口处，加药口位于煤泥水预处理机与混凝浓缩机之间的管路上。
本发明的井下钻孔水处理装置可以实现钻机钻孔煤泥水循环再利用，处理后的水质满足钻机用水要求，不会对设备造成损伤，系统设备在处理钻机循环水期间可以实现稳定连续产水，大大减少了地面向井下的送水量，并尽可能的回收了煤泥，减少煤泥进仓量，降低了水仓清淤的频率，系统实现全自动运行，大大减轻工人的劳动强度。
