申请日2013.11.20
公开(公告)日2014.06.04
IPC分类号A61L9/22; C02F1/72
摘要
本实用新型提供一种垃圾污水等离子除臭装置，主要由反应器、脉冲电源和空气压缩机组成，其中反应器由水处理反应器、等离子体除臭室和排气口组成，所述水处理反应器中设置包括PH值检测器和温度传感器的检测装置，所述水处理反应器中设置与脉冲电源连接的正负电极，所述脉冲电源连接电参数检测器，所述反应器底部设置起泡器，所述空气压缩机与鼓风机连接。通过对垃圾污水进行灭菌除臭，降低垃圾处理造成的环境污染。
权利要求书
1.一种垃圾污水等离子除臭装置，主要由反应器、脉冲电源和空气压缩 机组成，其中反应器由水处理反应器、等离子体除臭室和排气口组成，其特 征在于：所述水处理反应器中设置包括PH值检测器和温度传感器的检测装置， 所述水处理反应器中设置与脉冲电源连接的正负电极，所述脉冲电源连接电 参数检测器，所述反应器底部设置起泡器，所述空气压缩机与鼓风机连接。
2.根据权利要求1所述的一种垃圾污水等离子除臭装置，其特征在于： 所述空气压缩机与起泡器之间设置有气体流量计和阀门。
3.根据权利要求1所述的一种垃圾污水等离子除臭装置，其特征在于： 所述反应器上还设置取样装置，对其中污水的生化需氧量进行取样检测。
说明书
一种垃圾污水等离子除臭装置
技术领域
本实用新型涉及一种垃圾处理装置，特别涉及到一种垃圾污水等离子除 臭装置。
背景技术
随着人民生活水平不断的提高，人们对生活环境的要求也越来越高，在 生产和生活中会产生很多有毒有害的废气，尤其是在垃圾处理的过程中，产生大量的有毒有害气体，对环境造成严重的污染。
等离子体具有较高的热动能，与空气中的分子碰撞会发生一系列物化反 应产生多种活性自由基和生态氧，活性自由基能在瞬间高速击穿、蚀刻、氧 化微生物中的蛋白质和核酸物质，使其灭活，从而达到灭菌的目的，生态氧 能迅速将多种高分子异味气体分解或还原为低分子无害物质。
实用新型内容
本实用新型根据上述技术问题，提供一种垃圾污水等离子除臭装置，通 过对垃圾污水进行灭菌除臭，降低垃圾处理造成的环境污染。

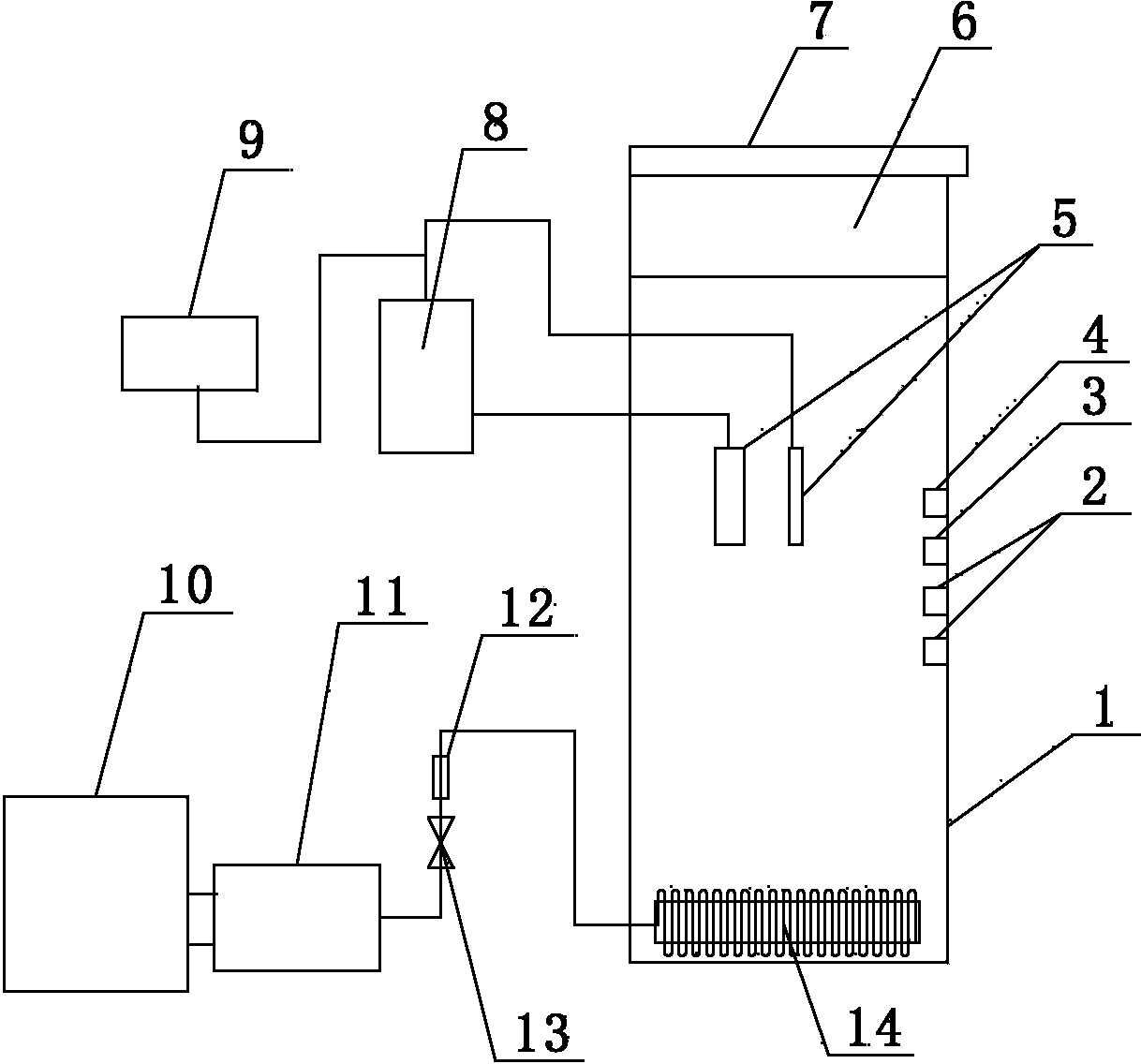

本实用新型采用的技术方案为：一种垃圾污水等离子除臭装置，主要由 反应器、脉冲电源和空气压缩机组成，其中反应器由水处理反应器、等离子 体除臭室和排气口组成，其特征在于：所述水处理反应器中设置包括PH值检 测器和温度传感器的检测装置，所述水处理反应器中设置与脉冲电源连接的 正负电极，所述脉冲电源连接电参数检测器，所述反应器底部设置起泡器， 所述空气压缩机与鼓风机连接。
所述空气压缩机与起泡器之间设置有气体流量计和阀门。
所述反应器上还设置取样装置，对其中污水的生化需氧量进行取样检测。
垃圾污水在反应器中，通过PH值检测器对污水的酸碱度进行检测，通过 温度传感器检测反应器中的温度，空气压缩机通过鼓风机将压缩的空气送入 到起泡器中，通过气体流量计对空气流量进行检测，通过阀门控制空气流量， 通过起泡器使反应器中的污水鼓泡，通过脉冲电源为反应器中的正负电极供 电，使其放电，使污水带电，对污水进行灭菌，通过等离子体除臭室对产生 的废气进行灭菌和除臭，通过排气口将净化后的空气排放出去。
