申请日2012.11.20
公开(公告)日2013.02.13
IPC分类号C02F3/10; C02F3/02
摘要

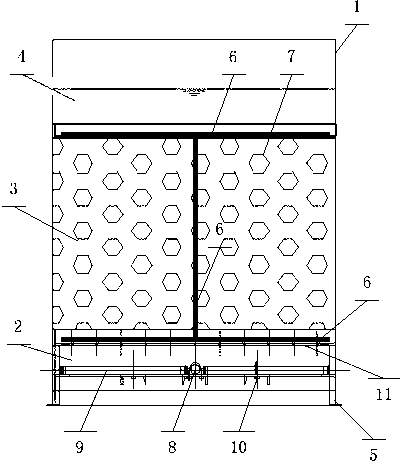

本发明涉及一种模块化兼氧污水处理设备，包括无底无盖的框架(1)，所述框架(1)内腔从下向上依次设置布水部分(2)、填料部分(3)和出水部分(4);所述布水部分设进水管(8)，所述进水管(8)与布水装置连接，所述填料部分(3)包括支撑栅条(11)和上、下两层格网(6)，其中位于底层的格网(6)置于支撑栅条(11)上，所述格网(6)内充填料(7);所述出水部分(4)设有出水孔。本发明提供的污水处理兼氧反应设备采用模块化设计，结构合理，使得施工安装快捷、运行维护方便、可操作性强。
权利要求书
1.一种模块化兼氧污水处理设备，其特征在于：包括无底无盖的框架(1)，所述框架(1)内腔从下向上依次设置布水部分(2)、填料部分(3)和出水部分(4);所述布水部分设进水管(8)，所述进水管(8)与布水装置连接，所述填料部分(3)包括支撑栅条(11)和上、下两层格网(6)，其中位于底层的格网(6)置于支撑栅条(11)上，所述格网(6)内充填料(7);所述出水部分(4)设有出水孔。
2.如权利要求1所述的设备，其特征在于：所述框架(1)采用耐腐蚀材料制成;在所述上、下两层格网(6)之间设有十字交叉形格网。
3.如权利要求2所述的设备，其特征在于：所述耐腐蚀材料为玻璃钢、不锈钢、碳钢防腐、或者工程塑料中的一种。
4.如权利要求1所述的设备，其特征在于：所述进水管(8)与布水装置的布水管一端连接，所述布水装置采用滤头、滤砖中的一种，或直接采用穿孔布水管。
5.如权利要求1所述的设备，其特征在于：所述填料选自悬浮填料、蜂窝填料、悬挂填料中的一种。
6.如权利要求1所述的设备，其特征在于：所述出水部分的出水孔设置在框架上，距离框架上边缘10-50cm;所述支撑栅条的间距为130mm-180mm。
7.如权利要求1-6任一项所述的设备，其特征在于：所述框架(1)底部设支撑腿(5)。
说明书
一种模块化兼氧污水处理设备
技术领域
本发明涉及一种污水处理设备，尤其涉及一种污水处理兼氧反应设备。
背景技术
随着经济的发展，水环境污染问题越来越严重，越来越突出的环境问题和人们环保意识的提高，使得国家对处理污水的排放标准要求越来越严格。我国对污水厂出水总氮、总磷的要求逐步提高。已经建有的集中式污水处理厂，由于土地的限制，大多数没有扩建的可能，如何在尽量不扩建的条件下，进行污水厂的提标，是未来污水处理领域的一大课题。现有增加兼氧反应区生物量的技术多采用在反应池增加填料的模式。此种模式需要对现有水池进行改造，在池壁上重新构建填料框架，以便填料安置;同时需要在池底底部增设布水单元进行水力搅拌或增设潜水搅拌机进行机械搅拌，以利于污水与填料的充分接触。改造工作整体工作量大，且往往需要进行停水改造。填料框架的重新购置往往需要在反应池池壁上打膨胀螺栓，易对现有水池结构造成破坏。针对此系列问题，提出一种模块化兼氧污水处理设备。
发明内容
针对上述现有技术中存在的问题，本发明的目的在于提出一种模块化兼氧污水处理设备，其无须对现有水池进行停水改造、无须在反应池内重新构建填料框架、无须增设水力搅拌或者机械搅拌单元，结构合理、施工安装快捷、运行维护方便、可操作性强。
本发明为实现其目的所采取的技术方案：一种模块化兼氧污水处理设备，其特征在于：包括无底无盖的框架，所述框架内腔从下向上依次设置布水部分、填料部分和出水部分;所述布水部分设进水管，所述进水管与布水装置连接，所述填料部分包括支撑栅条和上、下两层格网，其中位于底层的格网置于支撑栅条上，所述格网内充填料;所述出水部分设有出水孔。
所述框架采用耐腐蚀材料制成;在所述上、下两层格网之间设有十字交叉形格网。
所述耐腐蚀材料为玻璃钢、不锈钢、碳钢防腐、或者工程塑料中的一种。
所述进水管与布水装置的布水管一端连接，所述布水装置采用滤头、滤砖中的一种，或直接采用穿孔布水管。
所述填料选自悬浮填料、蜂窝填料、悬挂填料中的一种。
所述出水部分的出水孔设置在框架上，距离框架上边缘10-50cm;所述支撑栅条的间距为130mm-180mm。
所述框架底部设支撑腿。
与现有技术相比，本发明具有以下优点：
本发明提供的污水处理好氧反应设备可直接置于反应池内，无须对现有水池进行停水改造、重新构建填料框架及增设水力搅拌或者机械搅拌单元，由于采用了模块化对设备进行组装，使施工安装快捷、运行维护方便、可操作性强。
