申请日2013.11.20
公开(公告)日2014.05.07
IPC分类号C02F1/16
摘要
本实用新型涉及废水处理技术领域，尤其涉及一种废水处理与循环冷却介质耦合系统。废水处理与循环冷却介质耦合系统，包括废水处理系统和生产系统，其中，所述废水处理系统包括废水减量处理装置，所述生产系统冷却介质出口与废水减量处理装置的进口相连通;所述生产系统冷却介质进口与废水减量处理装置的出口相连通;所述废水减量处理装置还包括用于待处理废水通入的补水口。本申请通过废水处理系统与循环冷却介质系统的耦合，能够同时实现废水减量处理和循环介质的冷却，又节省了新鲜水的使用。
权利要求书

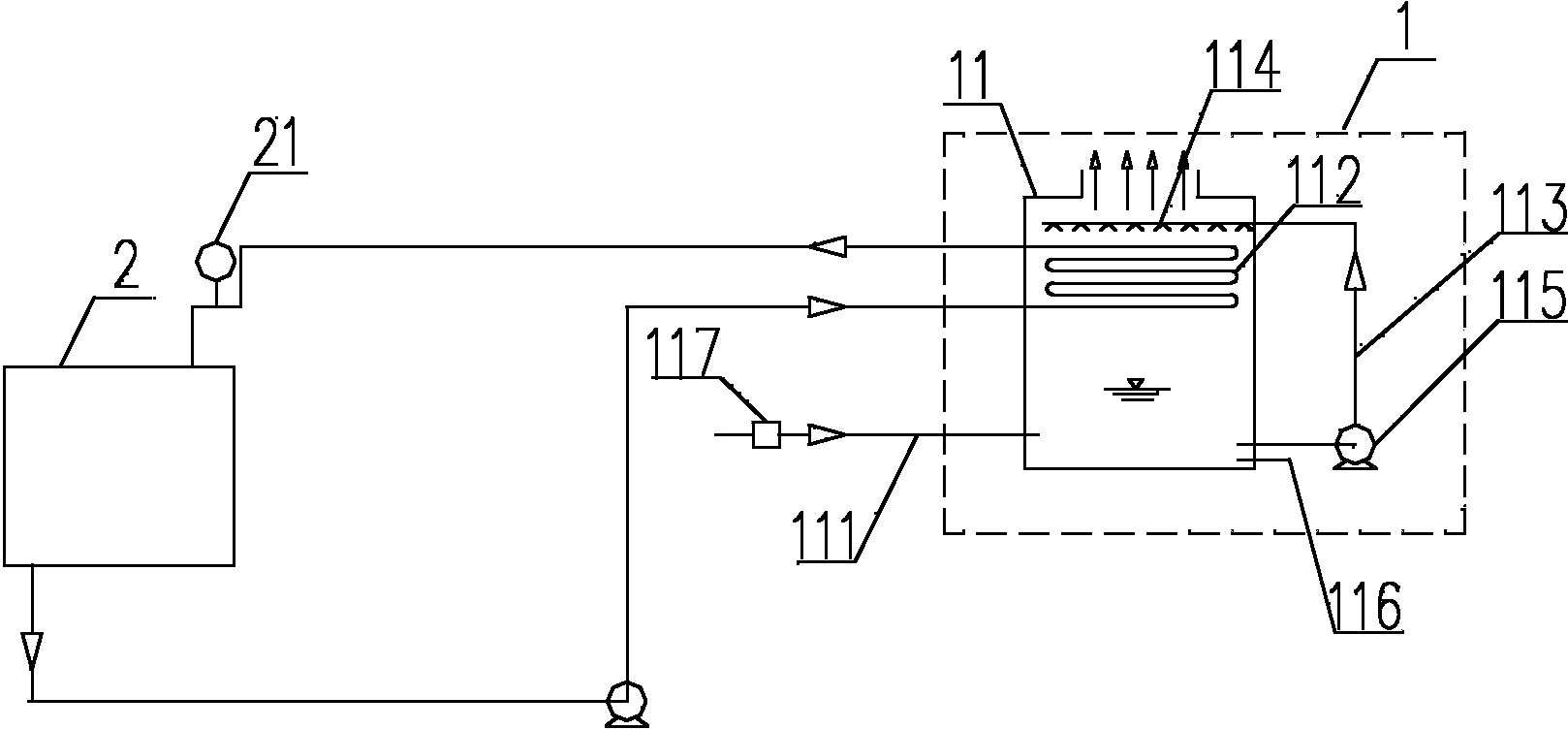

1.一种废水处理与循环冷却介质耦合系统，包括废水处理系统(1)和生 产系统(2)，其特征在于，所述废水处理系统(1)包括废水减量处理装置(11)， 所述生产系统(2)冷却介质出口与废水减量处理装置(11)的进口相连通;所 述生产系统(2)冷却介质进口与废水减量处理装置(11)的出口相连通;所述 废水减量处理装置(11)还包括用于待处理废水通入的补水口(111)。
2.根据权利要求1所述的废水处理与循环冷却介质耦合系统，其特征在于， 所述废水处理系统(1)还包括净化装置(12)，所述净化装置(12)通过循环 回路(121)与废水减量处理装置(11)相连通。
3.根据权利要求1所述的废水处理与循环冷却介质耦合系统，其特征在于， 所述废水处理系统(1)还并联或串联有冷却装置(3)。
4.根据权利要求1所述的废水处理与循环冷却介质耦合系统，其特征在于， 至少在生产系统(2)的冷却介质进口处设置有温度测量装置(21)。
5.根据权利要求1所述的废水处理与循环冷却介质耦合系统，其特征在于， 所述补水口(111)处设置有流量测量装置(117)。
6.根据权利要求1所述的废水处理与循环冷却介质耦合系统，其特征在于， 所述废水减量处理装置(11)为闭式冷却塔。
7.根据权利要求3所述的废水处理与循环冷却介质耦合系统，其特征在于， 所述冷却装置(3)为冷却塔。
8.根据权利要求2所述的废水处理与循环冷却介质耦合系统，其特征在于， 所述生产系统(2)与废水处理系统(1)，以及废水减量处理装置(11)与净化 装置(12)之间的循环管路上设置有抽吸装置。
9.根据权利要求2所述的废水处理与循环冷却介质耦合系统，其特征在于， 所述净化装置(12)的底部设置有排污口。
10.根据权利要求1所述的废水处理与循环冷却介质耦合系统，其特征在 于，所述废水减量处理装置(11)的底部设置有废水出口(116)。
说明书
废水处理与循环冷却介质耦合系统
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种废水处理与循环冷却介 质耦合系统。
背景技术
在干寒缺水地区，水资源成为了煤化工企业发展的瓶颈，高含盐废水中反 渗透浓盐水和高含盐生化废水的进一步利用受到广泛关注，如何采用一种经济 实用的技术方法提高这部分水的利用率已经成为煤化工行业普遍关注的事情。
目前，反渗透浓盐水和高含盐生化废水经过除硬、除硅、除有机物的预处 理后，大多采用反渗透技术回收一部分淡水，回收淡水后剩余的超浓盐水主要 通过多效蒸发技术或者是蒸汽机械再压缩技术进行处理。
反渗透技术和多效蒸发技术及蒸汽机械再压缩技术都存在设备投资大，运 行费用高，难维护等缺点。
另外，大多生产企业需要冷却介质对生产系统进行冷却;为了使冷却介质 能够循环利用需要对其进行降温，目前常用水与冷却介质换热的降温方式，在 降温过程中大量水被蒸发掉，而且，冷却介质的废热也白白被浪费掉。
实用新型内容
针对上述问题，本实用新型的目的在于提出一种废水处理与循环冷却介质 耦合系统，能够同时实现废水减量处理和循环介质的冷却，又节省了新鲜水的 使用。
为达此目的，本实用新型采用以下技术方案：
一种废水处理与循环冷却介质耦合系统，包括废水处理系统和生产系统， 其中，所述废水处理系统包括废水减量处理装置，所述生产系统冷却介质出口 与废水减量处理装置的进口相连通;所述生产系统冷却介质进口与废水减量处 理装置的出口相连通;所述废水减量处理装置还包括用于待处理废水通入的补 水口。
作为上述废水处理与循环冷却介质耦合系统的一种优选方案，所述废水处 理系统还包括净化装置，所述净化装置通过循环回路与废水减量处理装置相连 通。
作为上述废水处理与循环冷却介质耦合系统的一种优选方案，所述废水处 理系统还并联或串联有冷却装置。
作为上述废水处理与循环冷却介质耦合系统的一种优选方案，至少在生产 系统的冷却介质进口处设置有温度测量装置。
作为上述废水处理与循环冷却介质耦合系统的一种优选方案，所述补水口 处设置有流量测量装置。
作为上述废水处理与循环冷却介质耦合系统的一种优选方案，所述废水减 量处理装置为闭式冷却塔。
作为上述废水处理与循环冷却介质耦合系统的一种优选方案，所述冷却装 置为冷却塔。
作为上述废水处理与循环冷却介质耦合系统的一种优选方案，所述生产系 统与废水处理系统，以及废水减量处理装置与净化装置之间的循环管路上设置 有抽吸装置。
作为上述废水处理与循环冷却介质耦合系统的一种优选方案，所述净化装 置的底部设置有排污口。
作为上述废水处理与循环冷却介质耦合系统的一种优选方案，所述废水减 量处理装置的底部设置有废水出口。
本实用新型的有益效果为：本申请提供了一种废水处理与循环冷却介质耦 合系统，包括废水处理系统和生产系统，其中，所述废水处理系统包括废水减 量处理装置，所述生产系统冷却介质出口与废水减量处理装置的进口相连通; 所述生产系统冷却介质进口与废水减量处理装置的出口相连通;所述废水减量 处理装置还包括用于待处理废水通入的补水口。本申请通过废水处理系统与循 环冷却介质系统的耦合，能够同时实现废水减量处理和循环介质的冷却，又节 省了新鲜水的使用。
